这篇文章讲一下如何点亮一个新的sensor，以在RK3588平台，点亮IMX577为例。
目录
（1）如何才能算点亮一个sensor？
（2）SENSOR_TYPE_RAW和SENSOR_TYPE_SOC
（3）sensor驱动移植
①sensor寄存器配置
②sensor上电时序
③v4l2_subdev_ops相关回调函数实现
④V4L2控制
⑤驱动注册入口函数probe
（4）dts配置解析
（5）驱动调试
（6）安卓cameraHAL注册sensor
（7）总结
（1）如何才能算点亮一个sensor？
①sensor的chipID可以通过i2c正确读取到，也就是i2c可以正常通信；
②使用media-ctl工具可以看到pipeline，可以看到sensor具体的分辨率和格式；
③使用V4L2工具抓图没有报错，有正常的数据输出，且使用V4L2的命令可以实现曝光增益等的控制，即可认为驱动没问题；
④xml配置SOC模式下，使用apk可以预览出图（图像可能会偏暗偏绿，后续再讲xml如何配置），到这一步可认为HAL没问题；
⑤自行移植其他sensor的效果文件，可以出图（图像效果可能会有异常，后续再讲如何初步修改效果文件），到这一步接下去就可以开始sensor的效果调试，如果需要找RK调试效果，也必须进行到这一步。
（2）SENSOR_TYPE_RAW和SENSOR_TYPE_SOC
这是配置给cameraHAL，确认sensor是什么类型。
SENSOR_TYPE_RAW：一般是RAWRGB的sensor，需要turnning 3A效果才能正常出图，需要正确的效果文件路径，才可以使用；
SENSOR_TYPE_SOC：一般是输出YUV或者RGB888/RGB565之类的sensor，不需要跑3A效果，一般用于自带ISP的sensor，不需要效果文件就可以使用；
一般调试RAW sensor过程中，如果使用V4L2已经可以抓图，那么可以先将sensor配置成SENSOR_TYPE_SOC模式，确认不跑3A情况下是否可以出图。
（3）sensor驱动移植
sensor的驱动位于drivers/media/i2c下，sensor驱动和RKCIF、RKISP控制器的驱动独立，二者异步注册，通过v4l2和media-framework框架，将pipeline连接。这里主要介绍一下sensor驱动的代码，dts配置等。sensor驱动主要分为几个部分：
①sensor寄存器配置
在supported_modes来定义不同的初始化mode，主要配置分辨率、图像格式、帧率、寄存器初始化列表等等，寄存器初始化列表，可直接按照厂家提供的填写。hts_def和vts_def可直接按照寄存器初始化列表填入值即可，exp_def可以看下datesheet是否有默认值，或者一般填写比vts略小。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18static const struct imx577_mode supported_modes[] = { { .width = 4056, .height = 3040, .max_fps = { .numerator = 10000, .denominator = 300000, }, .exp_def = 0x0c10, .hts_def = 0x2318, .vts_def = 0x0c2c, .bpp = 10, .bus_fmt = MEDIA_BUS_FMT_SRGGB10_1X10, .reg_list = imx577_linear_10bit_4056x3040_30fps_regs, .hdr_mode = NO_HDR, .link_freq_idx = 1, .vc[PAD0] = V4L2_MBUS_CSI2_CHANNEL_0, },
②sensor上电时序
不同的sensor上电时序不同，有的sensor对时序要求不严格，有的sensor则需要严格按照时序进行上电，否则可能会出现i2c不通的现象。
sensor的datasheet一般都有上电时序图，驱动代码中，按照时序配置即可，imx577上电时序如下，同样的，下电时序也需要按照datasheet描述实现。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54static int __imx577_power_on(struct imx577 *imx577) { int ret; u32 delay_us; struct device *dev = &imx577->client->dev; if (!IS_ERR(imx577->power_gpio)) gpiod_set_value_cansleep(imx577->power_gpio, 1); usleep_range(1000, 2000); if (!IS_ERR_OR_NULL(imx577->pins_default)) { ret = pinctrl_select_state(imx577->pinctrl, imx577->pins_default); if (ret < 0) dev_err(dev, "could not set pinsn"); } ret = clk_set_rate(imx577->xvclk, IMX577_XVCLK_FREQ); if (ret < 0) dev_warn(dev, "Failed to set xvclk rate (24MHz)n"); if (clk_get_rate(imx577->xvclk) != IMX577_XVCLK_FREQ) dev_warn(dev, "xvclk mismatched, modes are based on 24MHzn"); ret = clk_prepare_enable(imx577->xvclk); if (ret < 0) { dev_err(dev, "Failed to enable xvclkn"); return ret; } if (!IS_ERR(imx577->reset_gpio)) gpiod_set_value_cansleep(imx577->reset_gpio, 0); ret = regulator_bulk_enable(IMX577_NUM_SUPPLIES, imx577->supplies); if (ret < 0) { dev_err(dev, "Failed to enable regulatorsn"); goto disable_clk; } if (!IS_ERR(imx577->reset_gpio)) gpiod_set_value_cansleep(imx577->reset_gpio, 1); usleep_range(500, 1000); if (!IS_ERR(imx577->pwdn_gpio)) gpiod_set_value_cansleep(imx577->pwdn_gpio, 1); /* 8192 cycles prior to first SCCB transaction */ delay_us = imx577_cal_delay(8192); usleep_range(delay_us, delay_us * 2); return 0; disable_clk: clk_disable_unprepare(imx577->xvclk); return ret; }
③v4l2_subdev_ops相关回调函数实现
v4l2_subdev_ops是框架控制sensor驱动的核心，这里介绍一下几个必不可少的回调函数：
-
.s_power，上下电函数，camera上下电的时候会调用这个地方。一般会用到pm_rntime来管理。
-
.ioctl，提供ioctl的接口。
-
s_stream，开关数据流的接口，包括stream on和stream off
-
.enum_mbus_code，枚举驱动支持的图像格式。
-
.enum_frame_size，枚举驱动支持的分辨率
-
.enum_frame_interval，这里除了反馈驱动支持的格式分辨率帧率以外，还有HDR模式的时候，也需要通过fie->reserved[0]成员进行反馈。
-
.get_fmt，获取sensor当前的format
-
.set_fmt，设置sensor的format
-
.get_selection，获取裁减信息
-
.get_mbus_config，获取bus配置，包括mipi/dvp接口，lane数，极性等等。
④V4L2控制
一般raw sensor需要控制exposure、gain、vblank等等，所以需要实现对应的接口函数
- imx577_initialize_controls声明该驱动需要哪些control，并设置调整范围等信息。
- imx577_set_ctrl接口，实现对exposure、gain、vblank的控制。
⑤驱动注册入口函数probe
在驱动注册的函数中，除了对dts的解析，获取时钟电源等等，比较重要的是media entity、V4L2 subdev的注册。关键点如下：
- v4l2_i2c_subdev_init()，注册为一个 v4l2 subdev，参数中提供回调函数。
- imx577_initialize_controls 初始化 v4l2 controls。
- media_entity_init()，注册成为一个 media entity。
- v4l2_async_register_subdev()，声明 Sensor 需要异步注册。因为 RKISP 及 RKCIF 都采用异步注册Sub Device，所以需要这个调用。
（4）dts配置解析
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146&csi2_dphy0 { status = "okay"; ports { #address-cells = <1>; #size-cells = <0>; port@0 { reg = <0>; #address-cells = <1>; #size-cells = <0>; mipi_in_ucam0: endpoint@1 { reg = <1>; remote-endpoint = <&imx577_out0>; data-lanes = <1 2 3 4>; }; }; port@1 { reg = <1>; #address-cells = <1>; #size-cells = <0>; csidphy0_out: endpoint@0 { reg = <0>; remote-endpoint = <&mipi2_csi2_input>; data-lanes = <1 2 3 4>; }; }; }; }; &i2c3 { status = "okay"; pinctrl-0 = <&i2c3m0_xfer>; imx577: imx577@1a { compatible = "sony,imx577"; reg = <0x1a>; clocks = <&cru CLK_MIPI_CAMARAOUT_M3>; clock-names = "xvclk"; pinctrl-names = "default"; pinctrl-0 = <&mipim0_camera3_clk>; power-domains = <&power RK3588_PD_VI>; pwdn-gpios = <&gpio1 RK_PB3 GPIO_ACTIVE_HIGH>; // reset-gpios = <&gpio1 RK_PA7 GPIO_ACTIVE_HIGH>; // power-gpios = <&gpio1 RK_PA7 GPIO_ACTIVE_HIGH>; avdd-supply = <&vcc_mipicsi0>; rockchip,camera-module-index = <0>; rockchip,camera-module-facing = "back"; rockchip,camera-module-name = "default"; rockchip,camera-module-lens-name = "default"; port { imx577_out0: endpoint { remote-endpoint = <&mipi_in_ucam0>; data-lanes = <1 2 3 4>; }; }; }; }; &csi2_dphy0_hw { status = "okay"; }; &mipi2_csi2 { status = "okay"; ports { #address-cells = <1>; #size-cells = <0>; port@0 { reg = <0>; #address-cells = <1>; #size-cells = <0>; mipi2_csi2_input: endpoint@1 { reg = <1>; remote-endpoint = <&csidphy0_out>; data-lanes = <1 2 3 4>; }; }; port@1 { reg = <1>; #address-cells = <1>; #size-cells = <0>; mipi2_csi2_output: endpoint@0 { reg = <0>; remote-endpoint = <&cif_mipi_in2>; data-lanes = <1 2 3 4>; }; }; }; }; &rkcif { status = "okay"; }; &rkcif_mipi_lvds2 { status = "okay"; port { cif_mipi_in2: endpoint { remote-endpoint = <&mipi2_csi2_output>; }; }; }; &rkcif_mipi_lvds2_sditf { status = "okay"; port { mipi_lvds2_sditf: endpoint { remote-endpoint = <&isp0_vir0>; }; }; }; &rkcif_mmu { status = "okay"; }; &rkisp0 { status = "okay"; }; &isp0_mmu { status = "okay"; }; &rkisp0_vir0 { status = "okay"; // rockchip,hw = <&rkisp_unite>; port { #address-cells = <1>; #size-cells = <0>; isp0_vir0: endpoint@0 { reg = <0>; remote-endpoint = <&mipi_lvds2_sditf>; }; }; };

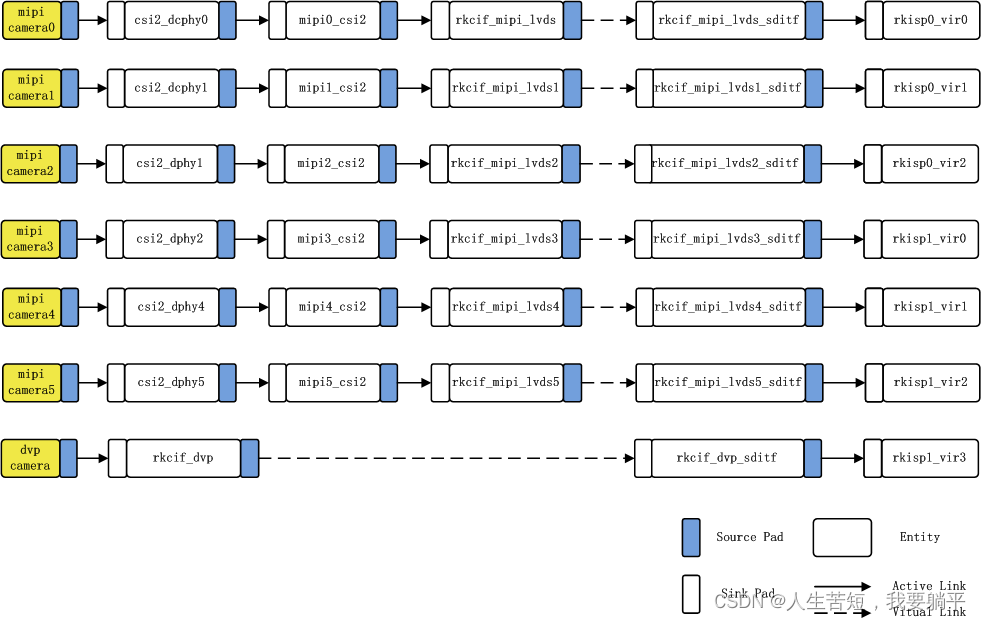

dts的配置主要是pipeline的配置，可参考RK官方的描述，7路camera对应的配置如下：
（5）驱动调试
sensor的驱动调试主要有以下关键点：
①移植sensor驱动：参考上述的介绍进行驱动代码的移植；
②根据使用的mipi接口来配置对应的dts，rk3588支持多个camera，因此这个步骤必须正确；
③确认i2c是否通讯成功，i2c通信成功才能正确设置sensor的寄存器；
④media-ctl 工具查看拓扑结构是否正常
⑤使用V4L2抓取图像，设置exp、gain等参数可以生效。
（6）安卓cameraHAL注册sensor
驱动调试完毕，还需要再HAL注册sensor，才能使用apk点亮。HAL获取sensor是通过解析xml文件的，对应设备的/vendor/etc/camera/camera3_profiles.xml，对应SDK代码的SDK/hardware/rockchip/camera/etc/camera/camera3_profiles_rk3588.xml。
①初步点亮的时候，可以先复制其他sensor的配置，修改name参数，对应驱动代码的中的名字，必须一致；
②修改moduleID参数，该参数对应dts的index，必须一致否则无法注册；
③修改添加该sensor对应的分辨率帧率等。
④dumpsys media.camera命令可以查看是否成功注册sensor，如果没有注册上，一般是xml配置错误，检查name和moduleID这两个属性。
⑤初步调试，还没效果文件，可以先设置SOC模式进行点亮，turnning完毕之后改成RAW模式。
（7）总结
总结一下，一个camera的初步点亮，主要就是驱动、HAL配置完成，即可使用apk预览。后面再详细说一下i2c通信失败排查、常用的调试手段、XML文件的配置解释以及常见的调试问题分析。
