概述
Rockchip RK3588 kernel dts解析之dts架构
本文以RK3588 Android12的SDK中发布的开发板的dts配置为例进行说明。
DTS架构

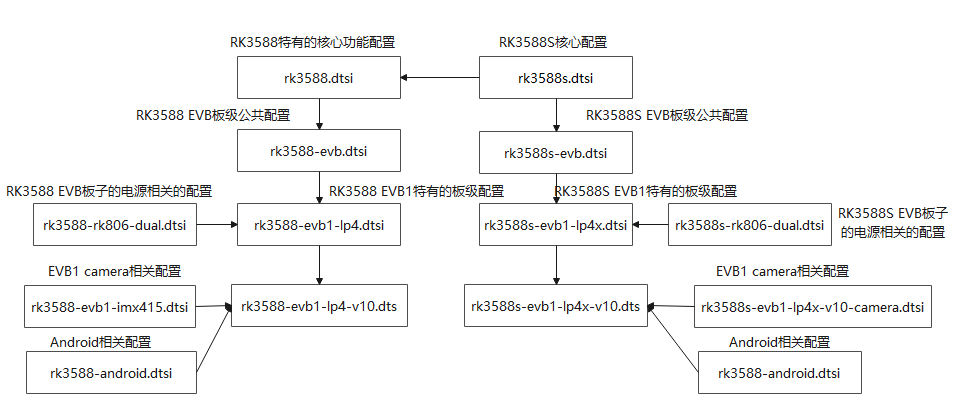

下图是RK3588和RK3588S EVB开发板的dts包含结构图
在实际开发中可以参考rk3588-evb1-lp4-v10.dts来做参考进行相关dtsi的include，尽量保持与EVB的dts结构相同，自己硬件差异的 修改在rk3588-evb1-lp4-v10.dts中修改。这样可以保持与SDK的同步，在SDK更新后可以自动合入相关修改，减少代码合并的工作，以及避免漏掉重要的SDK更新。
RK3588 EVB1的主要硬件配置如下
| 模块 | 型号 |
|---|---|
| DDR | LPDDR4 8G 容量最高频率2112MHz |
| 电源 | 2个RK806-2 |
| EMMC | EMMC5.1 32G 容量 |
| 显示 | 两个mipi、2个HDMI、1个VGA接口、type-c DP |
| USB | 1个USB3.0 HOST + 1个TYPEC3.0 + 2个USB2.0 HOST |
| SATA | 1个STAT3.0 |
| HDMI IN | 1个HDMI RX接口 |
| Camera | 2个4lanes MIPI DHY TX |
| 以太网 | 1个RJ45(RGMII) + 1个PCIE接口的RJ45 |
在后续文章中将对具体dts进行详细解析说明，尽情关注。也可以把你需要了解的内容留言告诉我。
下一篇：Rockchip RK3588 kernel dts解析之显示模块
