【转】Sensor Flicker

Sensor在日光灯作为光源下获取图像数据时会产生flicker，其根本原因是照在不同pixel上光能量不同产生的，所接受的光能量的不同也就是图像的亮度的不同。电源的频率有两种标准：50Hz（大陆）和60Hz（台湾、日本）的正弦波形，当然能量是没有方向性的，因此对应的能量是一个频率为100Hz和120Hz的波形，如下图1所示：

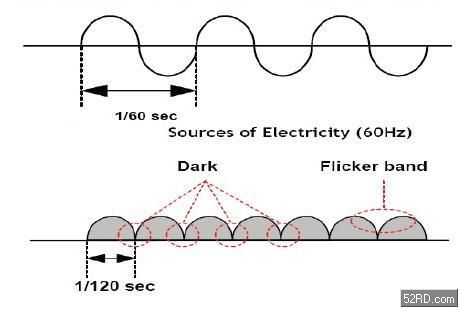

图1、60Hz电源频率及能量波形

    由于能量在时间方向上的波形，照在sensor上就使每一个pixel产生在时间方向上的相应波形，由于CMOS sensor的曝光方式是一行一行的方式进行的，任何一个pixel的曝光时间是一样的，也就是同一行上的每个pixel的曝光开始点和曝光的时间都是一模一样的，所以同一行的所有点所接受到的能量是一样的，而在不同行之间虽然曝光时间都是一样的，但是曝光的开始点是不同的，所以不同行之间所接受到的能量是不一定相同的。由此产生sensor出来的图像可能在图像高度方向上会有相应的波形，如下图2：

图2，sensor图像数据能量示意图

为了使不同行之间所接受的能量相同，就必须找一个特定的条件，使得每一行即使曝光开始点不同，但是所接受的光能量是相同的，这样就避开了flicker，这个特定的条件就是曝光时间必须是光能量周期的整数倍时间。

本文来自：我爱研发网(52RD.com) - R&D大本营
详细出处：http://www.52rd.com/bbs/Dispbbs.asp?BoardID=86&ID=185189
