概述

1、使用FLASH的原因
我在使用STM32F103CRT6开发产品的过程中，考虑到客户在使用过程中需要自己设定的模式、定时时长、压力值。而这些值在客户使用产品一段儿时间后，这些值设定后就不会再重复设定。所以需要将客户使用过程中自己设定的模式值、定时时长、压力值保存下来，从而可以重复利用。
2、我利用的是正点原子和洋桃电子的开发板以及资料：

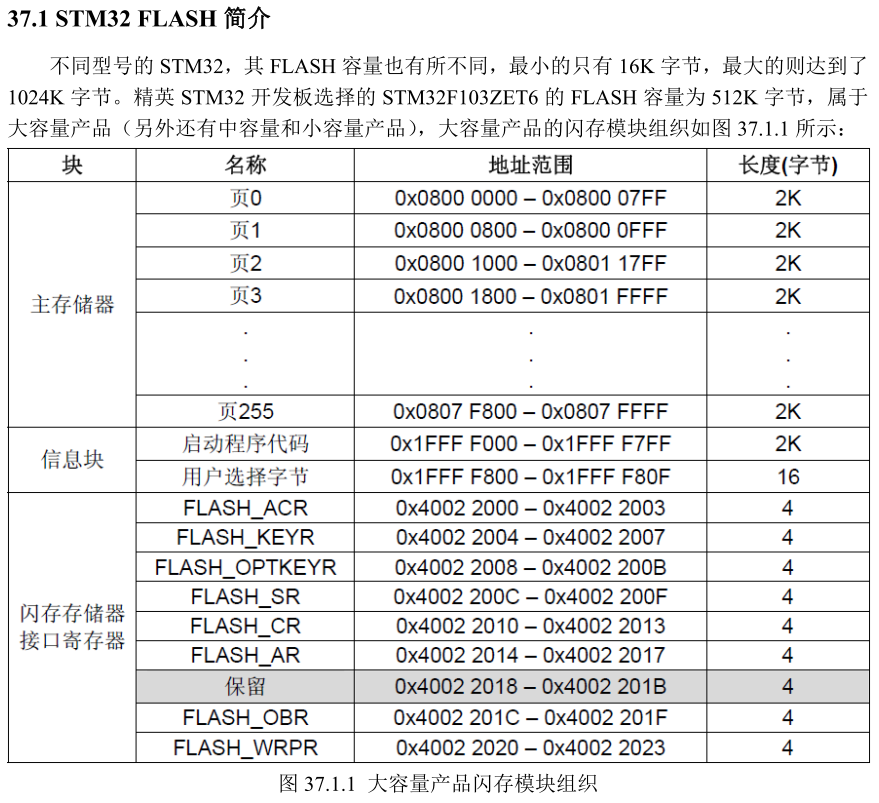

3、基础知识：flash分页地址。
在这里插入图片描述
4、数据保存过程：
（1）解锁FLASH编程擦除控制器 ;
(2)清除标志位;
(3)擦除指定地址页;
(4)从指定页的addr地址开始写;
(5)清除标志位;
(6)锁定FLASH编程擦除控制器;

5、因为我需要保存的值非常简单，且正点原子的源代码对初学者不友好，所以我使用了洋桃电子的源代码：

(1)FLASH.C
//FLASH写入数据
void FLASH_W(unsigned add,unsigned short dat)
{
FLASH_Unlock(); FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);
FLASH_ErasePage(add);
FLASH_ProgramHalfWord(add,dat);
FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);
FLASH_Lock();
}

//FLASH读出数据
u16 FLASH_R(unsigned add)
{
u16 a;
a = (unsigned short)(add);
return a;
}
