[转]sigmastar—ISP图像调试（OBC矫正）

(转载请删除括号里的内容)

一、介绍

目录

一、介绍

二、现象

三、调试步骤

OBC或者说是BLC矫正是我们拿到一款IPC或者手机camera第一步需要解决的问题。

PQtool的调整界面如下：

由于增益的不同，会导致OB值也会存在一定的差异，所以建议采用随增益变化的值，可以间隔一段ISO，对图像进行一次黑电平的测量（黑电平的原理和方法可以查看前面内容）。

二、现象

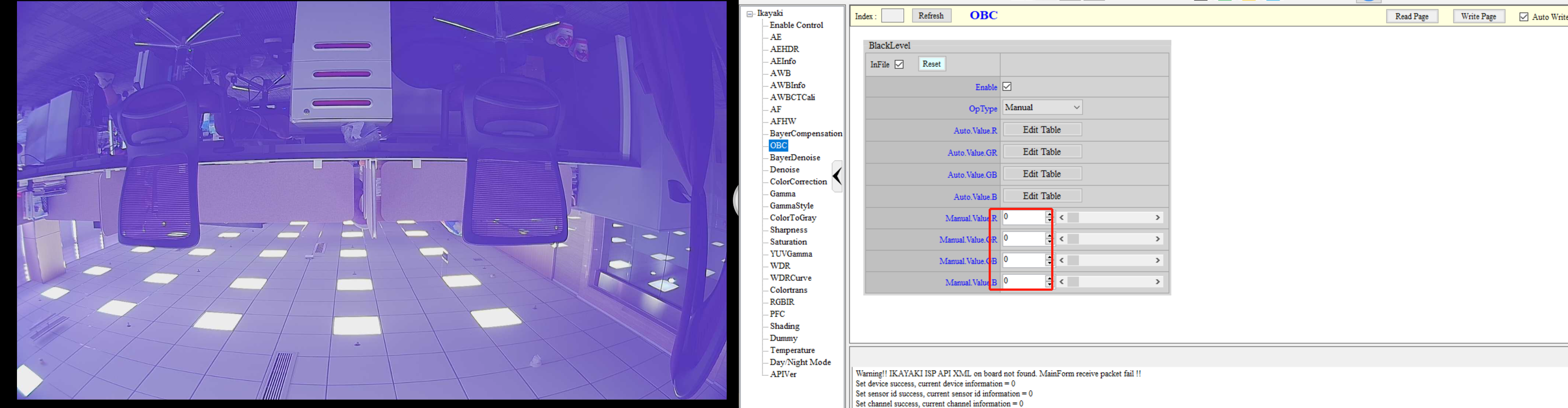

下图是未进行OBC矫正的图像：

整体图像偏紫。

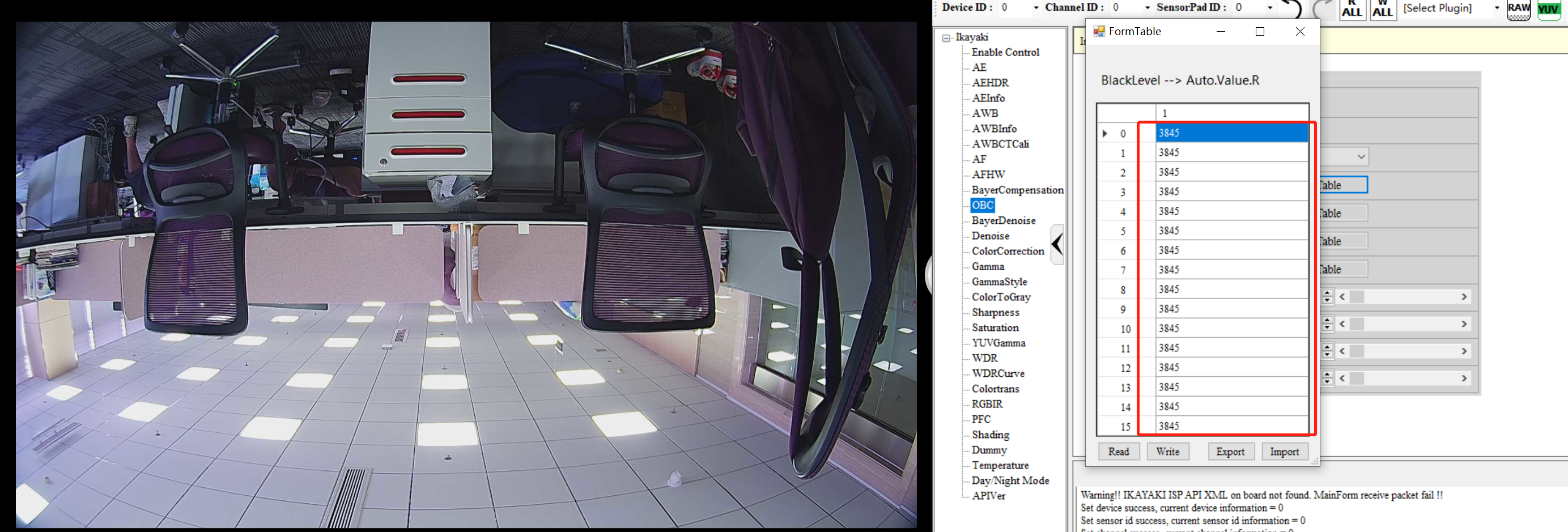

然后是OBC矫正后的结果：

按道理来说随着增益的增大，auto的矫正值会变大，但是差异不会很大。

三、调试步骤

1、抓黑RAW

一般来说OBC调试的第一步在ISO为100左右情况下，抓取黑RAW图像，保存下来。

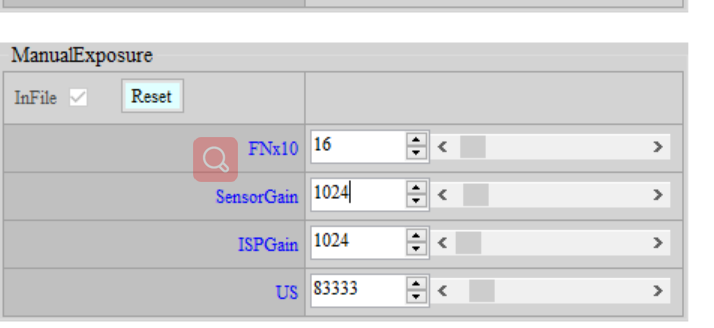

raw图像抓取我们需要将gain值设置为最小（1024）。

 raw抓取过后，要主要bayer格式，位数以及尺寸大小。

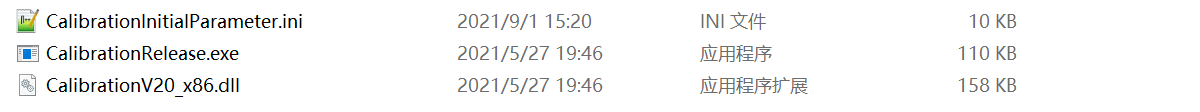

2、利用calibration tool进行OBC矫正

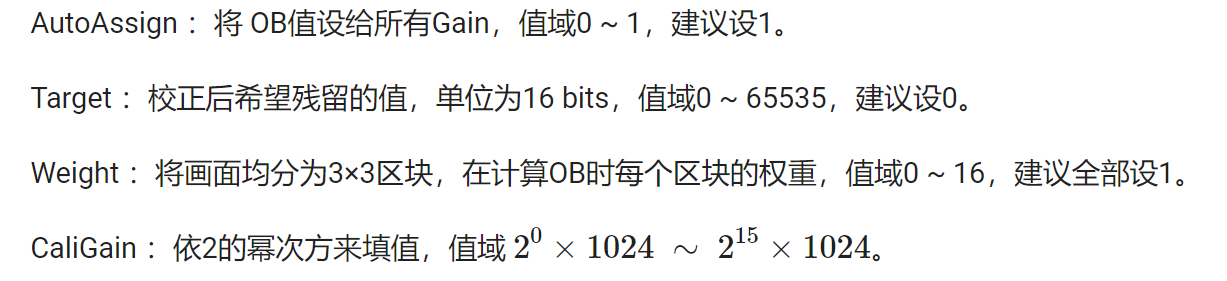

矫正之前我们需要修改配置文件的参数：

[OBC]
AutoAssign					=	1;				Input	variable	-->	0: False,	1: True;
Target						=	0;				// 0~65535,	the	remaining	value	after	calibration
Weight1						=	1;				// 0~16, the 3*3 image weightinh in	raw	data calculation
Weight2						=	1;
Weight3						=	1;
Weight4						=	1;
Weight5						=	1;
Weight6						=	1;
Weight7						=	1;
Weight8						=	1;
Weight9						=	1;
CaliGainIndex				=	0;				// 0 ~ 15

 确认后RAW图保存路径和名称以及芯片类型

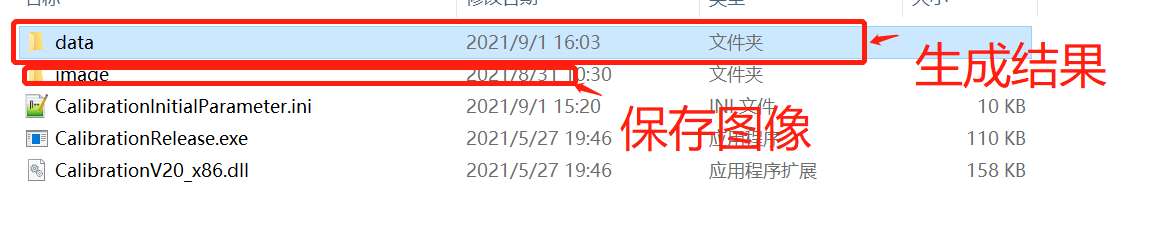

3、点击CalibrationRelease.exe，会生成data文件

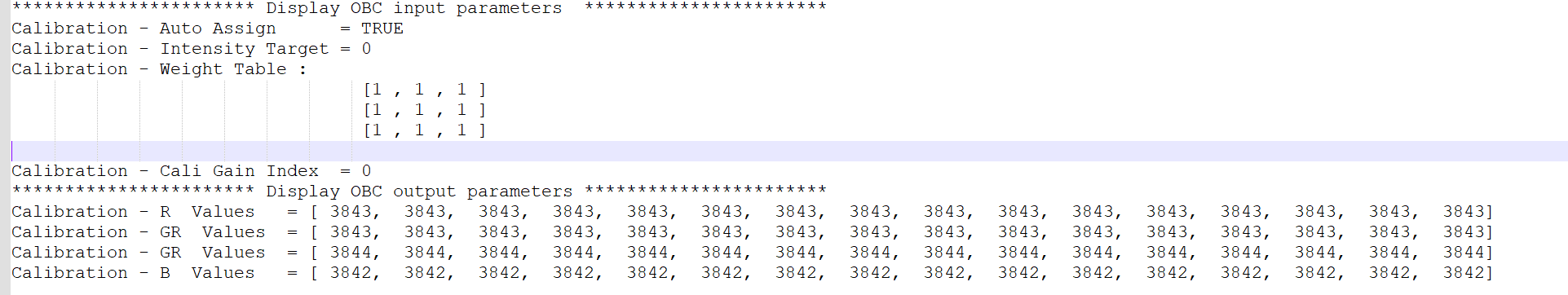

得到我们最终需要的矫正结果

 4、结果写入

第一步：将结果写入PQtool中查看图像显示结果。

第二部：将*.data 放到DownloadTool_XXXFactRes，重新烧进去即可。

未矫正

 矫正结果

---------------------
