概述

ISP图像调试—图像清晰度调试策略

目录

ISP图像调试—图像清晰度调试策略

1、首先第一个想到的应该是Gamma校正,通过调整Gamma曲线,使得图像亮度处于合适的范围。

2、图像锐度调试,这里详细介绍一下。

3、然后我们可以通过调试3DNR,减少图像噪声的引入。

4、对模块局部对比对进行调试,主要是LDCI,跟据ISO进行联动调试。

5、去雾为辅助(Dehaze)


当我们在调试一款IPC设备时候,在经过黑电平校正、白平衡、CCM之后,我们要做的是图像清晰度调试,这个是需要我们进行反复调试优化的。

下面我总结一下我在调试一款IPC设备时候是如何针对图像清晰度进行调试的。

1、首先第一个想到的应该是Gamma校正,通过调整Gamma曲线,使得图像亮度处于合适的范围。

2、图像锐度调试,这里详细介绍一下。

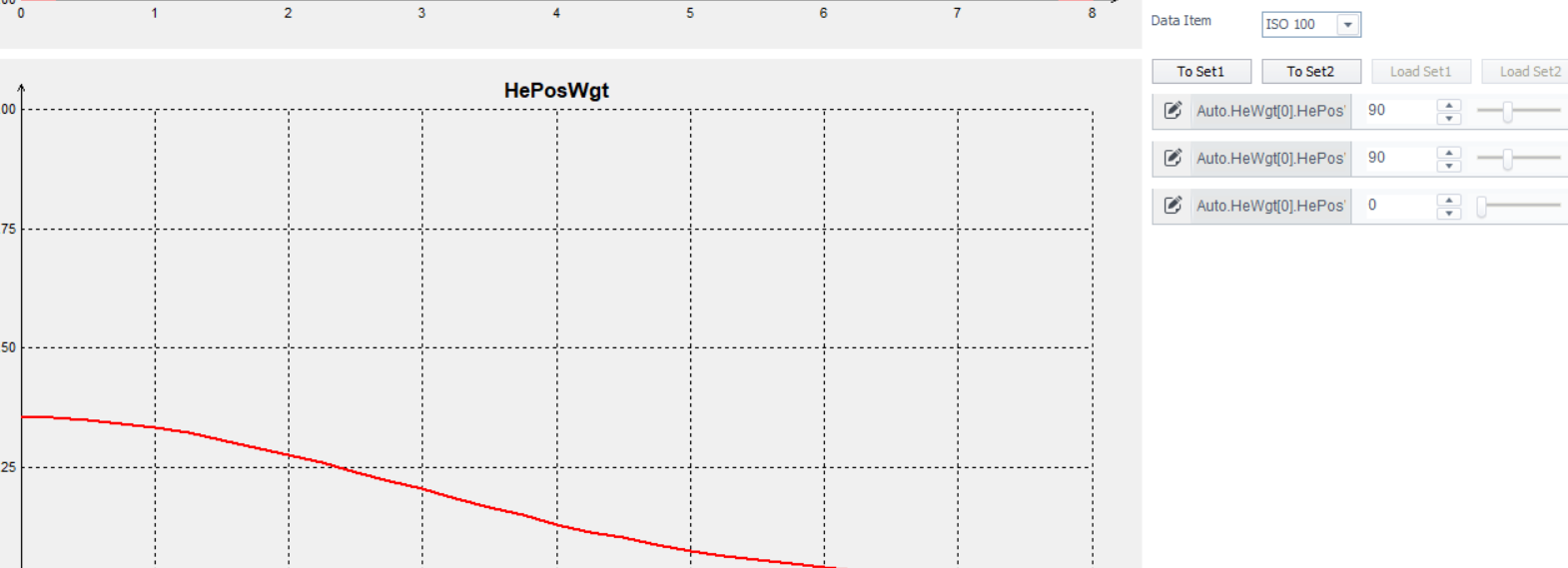

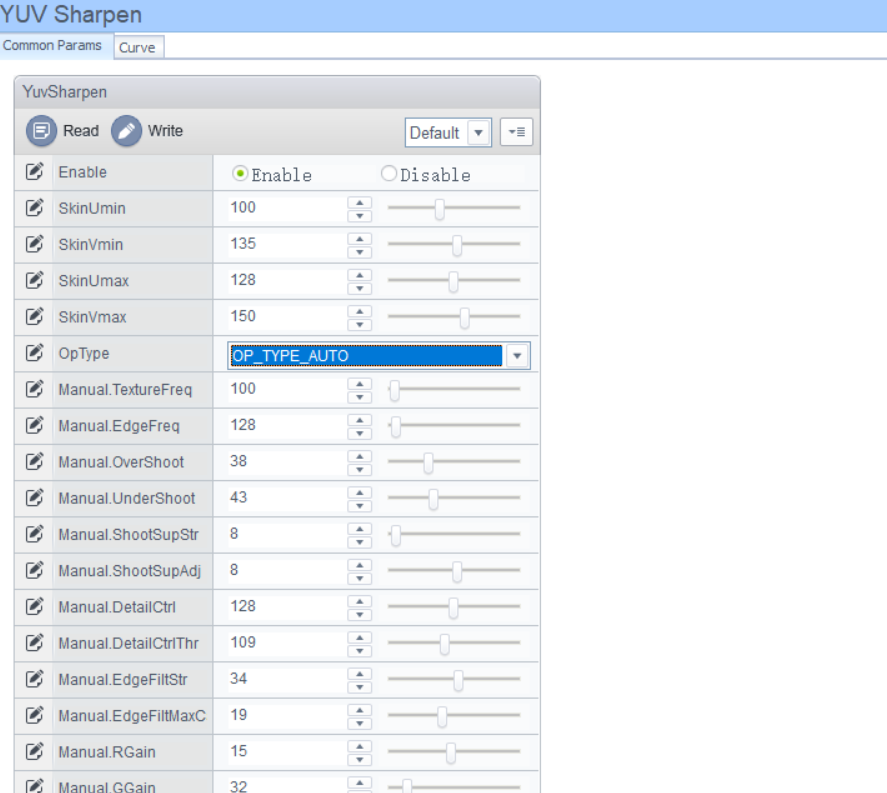

一般在图像锐度调试这一模块,我们需要调试YUVshapen,这里往往是需要跟据增益进行联动的。

调试方法如下:

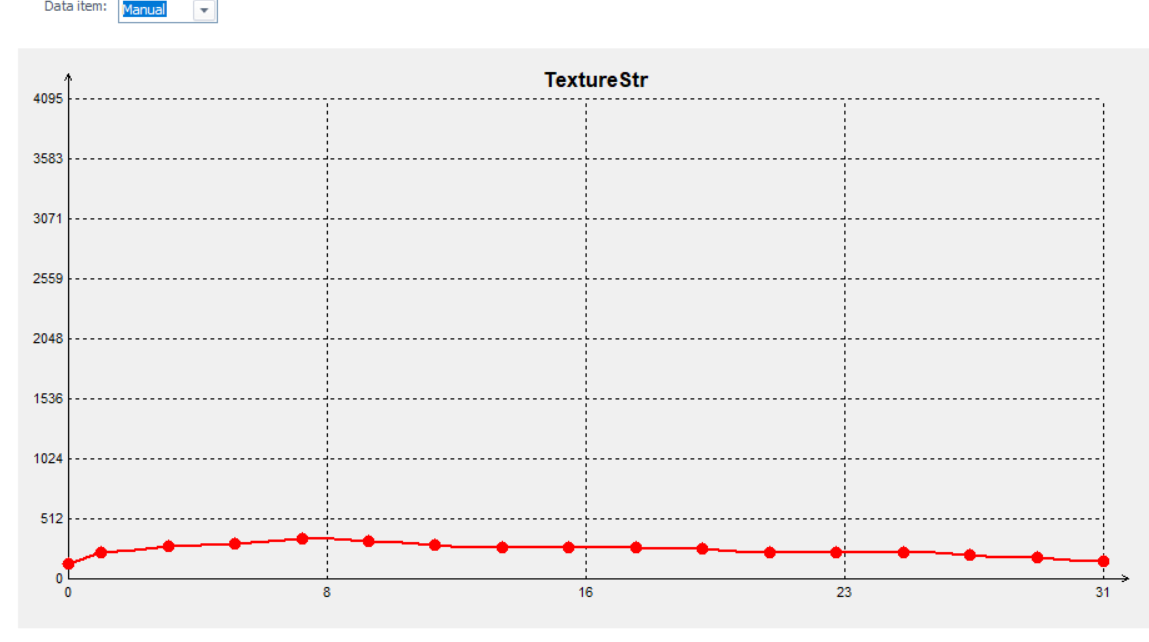

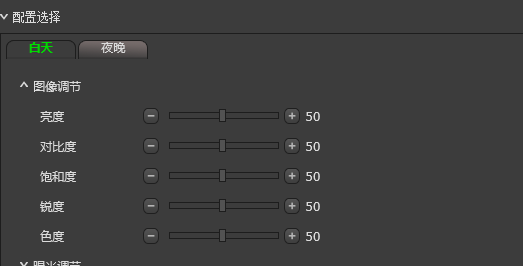

首先利用Web中自带的锐度进行调试,这里我们会发现Texture和EdgeStr两条曲线会发生改变,然后我将web锐度复原,使得画面图像处于细节较好的一个情况,但是会伴随一定的噪声,再接着我们需要调试YVUshapen是的图像效果变得清晰。

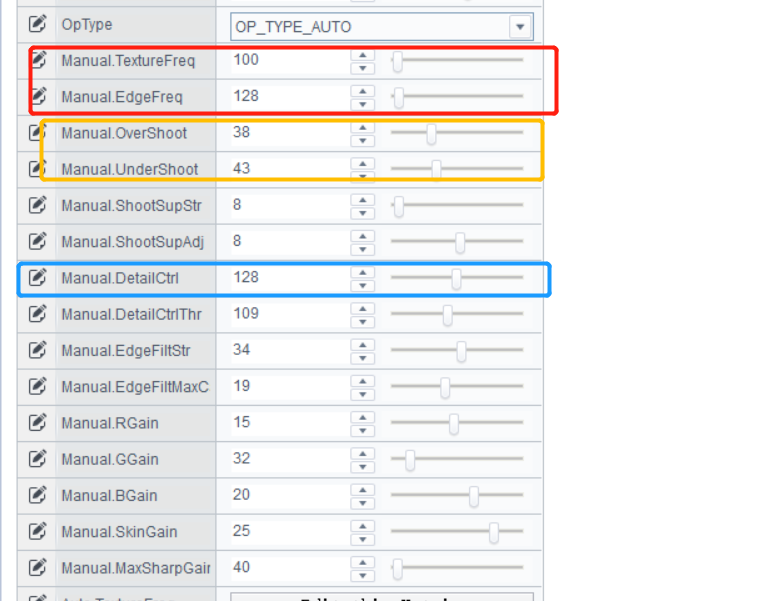

其中主要调试的参数有这几个。

3、然后我们可以通过调试3DNR,减少图像噪声的引入。

4、对模块局部对比对进行调试,主要是LDCI,跟据ISO进行联动调试。

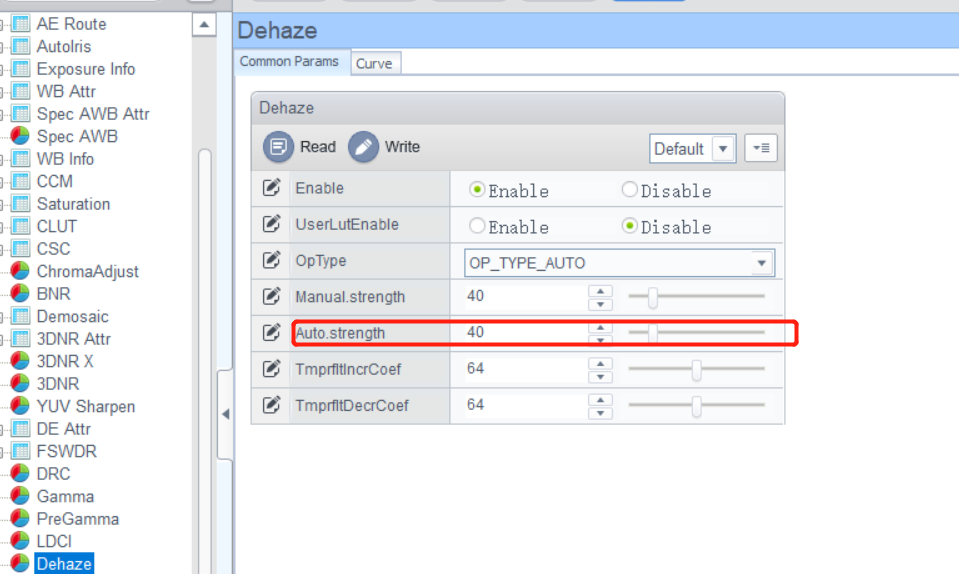

5、去雾为辅助(Dehaze)

这里去雾我们室内环境不能调太高,调到合适大小,可以适当提高图像清晰度。

通过 PQtools 读取当前的 sharpen 强度信息,或手动设置 sharpen 强度到最大,观
察是否有改善。
首先将 TextureStr EdgeStr 都调到最大;
其次将 OverShoot UnderShoot 调到最大;
再次将 DetailCtrl 设置为 128 ,同时,将 LumaWgt 都设置为 127
最后根据图像的黑边白边的情况适当的调整 undershoot overshoot 以及 shootSupStr 。如果图像的锐度太高,再适当降低 TextureStr EdgeStr ,重复上
述三步即可调到客户想要的清晰度风格。
