  3. # 第4季：图像sensor的特性与驱动

第4季4：图像sensor的驱动源码解析一、sensor驱动源码的框架二、sensor驱动源码的解析

83 阅读 0 评论
我是靠谱客的博主 迷人彩虹，最近开发中收集的这篇文章主要介绍第4季4：图像sensor的驱动源码解析一、sensor驱动源码的框架二、sensor驱动源码的解析，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

以下内容源于朱有鹏嵌入式课程的学习与整理，如有侵权请告知删除。

一、sensor驱动源码的框架

mpp定义了一整套sensor驱动的实现和封装，这里以ar0130型号的sensor为例进行说明。

1、sensor层驱动

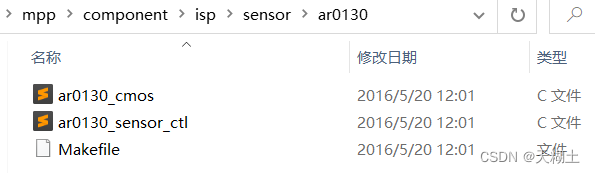

（1）sensor层驱动位于mpp/component/isp/sensor/ar0130目录，包括：Makefile、ar0130_cmos.c、ar0130_sensor_ctl.c文件。

（2）ar0130_cmos.c文件定义了一个回调函数sensor_register_callback和一些上层函数，体现了sensor驱动框架中的最上层，或者说功能层。

（3）ar0130_sensor_ctl.c文件定义了一些与底层硬件相关的寄存器值配置函数。这些函数间接调用了ar0130_sensor_ctl.c文件中的sensor_write_register函数，这个函数用来给寄存器配置数值。注意，这个文件并不是sensor驱动框架的最底层，最底层的应该是I2C驱动，因为函数sensor_write_register里面的sensor_i2c_init函数打开I2C设备文件，然后利用ioctl函数来写寄存器的值，也就是说，最后还是需要调用I2C驱动来完成寄存器数值的配置的。一言以蔽之，sensor内部有若干寄存器，可以通过I2C接口来读取。

2、底层I2C驱动

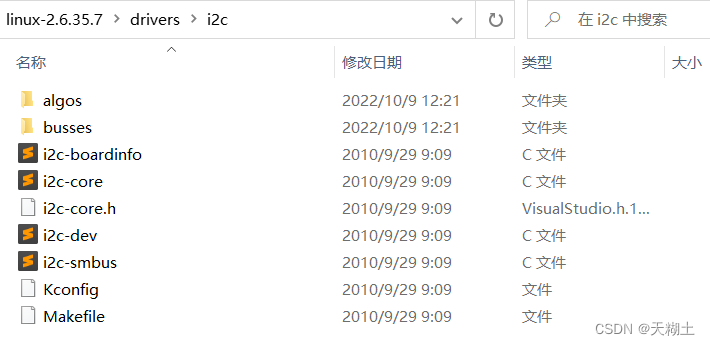

（1）I2C的驱动源码，位于内核源码的driver/i2c目录，提供了I2C层面的物理层操作接口。

（2）这层驱动只与Hi3518e芯片设置有关（主要与I2C控制器有关），海思SDK中已经写好，我们一般不会去改动这层驱动源码。

（3）这层驱动主要体现在I2C设备文件“/dev/i2c-0”。

3、驱动调用关系

（1）我们来分析一下mpp/component/isp/sensor/ar0130/Makefile文件。

# 忽略部分代码

# 寻找mpp/component/isp/sensor/ar0130目录下以.c结尾的文件
SRCS = $(wildcard ./*.c)

# 将这些.c文件换成后缀为.o的文件
OBJS = $(SRCS:%.c=%.o)

# 这个是啥意思？
# 为了不污染源码目录，新建了一个目录./obj/，将来.o文件会放在./obj目录里？
OBJS := $(OBJS:./%=obj/%)

# TARGETLIB=/mpp/component/isp/lib/libsns_ar0130.a
TARGETLIB := $(LIBPATH)/libsns_ar0130.a
# TARGETLIB_SO=/mpp/component/isp/lib/libsns_ar0130.a
TARGETLIB_SO := $(LIBPATH)/libsns_ar0130.so

# 利用这些
# 制作/mpp/component/isp/lib/libsns_ar0130.a静态链接库文件
# 制作/mpp/component/isp/lib/libsns_ar0130.so动态链接库文件
all:$(TARGETLIB)
$(TARGETLIB):$(OBJS)
	@($(AR) $(ARFLAGS) $(TARGETLIB) $(OBJS))
	@($(CC) $(ARFLAGS_SO) $(TARGETLIB_SO) $(OBJS))

（2）分析可知，在该Makefile文件所在目录下执行make后，在mpp/component/isp/目录下生成了lib目录，该目录中有两个文件：libsns_ar0130.a、libsns_ar0130.so文件，它们分别是静态链接库文件、动态链接库文件。

root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/mpp/component/isp/sensor/ar0130# ls
ar0130_cmos.c  ar0130_sensor_ctl.c  Makefile  obj
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/mpp/component/isp/sensor/ar0130# cd ../..
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/mpp/component/isp# ls
3a  defog  firmware  include  iniparser  lib  Makefile  sensor
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/mpp/component/isp# cd lib/
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/mpp/component/isp/lib# ls
libsns_ar0130.a  libsns_ar0130.so
root@ubuntu:/home/xjh/iot/hisi_development/Hi3518E_SDK/Hi3518E_SDK_V1.0.3.0/mpp/component/isp/lib#

（3）在mpp/component/isp/Makefile中，将上面生成的libsns_ar0130.a、libsns_ar0130.so文件复制到了mpp/lib目录下。

# 省略部分代码
ISP_KO := ./ko
ISP_LIB := ./lib

.PHONY:clean all rel
all:
	@mkdir -p $(REL_KO); cp $(ISP_KO)/*.ko $(REL_KO) -rf
	@mkdir -p $(REL_LIB); cp $(ISP_LIB)/*.a $(REL_LIB) -rf; cp $(ISP_LIB)/*.so $(REL_LIB) -rf

其中的REL_KO、REL_LIB在mpp/Makefile.param文件中定义如下：

export REL_INC := $(REL_DIR)/include
export REL_LIB := $(REL_DIR)/lib
export REL_KO  := $(REL_DIR)/ko

# REL_INC = ……/mpp/include
# REL_LIB = ……/mpp/lib
# REL_KO  = ……/mpp/ko

（4）分析与总结

ar0130的sensor层驱动代码以库的形式存在（对应着mpp/component/isp/lib目录中的libsns_ar0130.a、libsns_ar0130.so文件，最后被复制到mpp/lib目录中），这说明sensor层驱动不属于内核源码，而属于应用层的内容，或者说应用层的驱动（见博客I2C子系统详解1——I2C总线设备的驱动框架的描述）。在对应用程序进行编译链接时，这些库会以静态或者动态的方式链接进去。

在博文第一季7：海思的根文件系统的概览与制作中，我们把mpp/lib/目录中的文件拷贝到了板载系统的/usr/lib目录中。其实拷贝动态链接库就好，因为如果是静态链接库，在虚拟机中编译生成可执行文件时，可执行文件就已经包括静态链接库了，因此没必要把静态链接库也拷贝到板载系统上。

二、sensor驱动源码的解析

1、sample_venc.c调用sensor驱动的流程

利用SI软件建立mpp工程，然后从sample_venc.c入手，分析调用sensor驱动的流程。

SAMPLE_VENC_1080P_CLASSIC
    SAMPLE_COMM_VI_StartVi
        SAMPLE_COMM_VI_StartIspAndVi
            SAMPLE_COMM_ISP_Init
                sensor_register_callback//位于ar0130_cmos.c文件文件

（1）从上面的分析可知，应用层sample_venc.c中调用了sensor_register_callback函数，通过这个函数去操作sensor硬件。这个函数位于ar0130_cmos.c文件中，而ar0130_cmos.c文件将来会被编译成库的形式被调用，而不是驱动的形式。即ar0130_cmos.c文件还是属于应用层的，但因为有驱动的性质，所以称之为“应用层驱动”（见I2C子系统详解1——I2C总线设备的驱动框架）。

（2）但“应用层驱动”最终需要调用内核驱动来操控硬件。比如sensor_register_callback函数流程中的sensor_i2c_init函数，它打开了一个I2C设备文件“/dev/i2c-0”（这个设备文件对应着内核中的I2C驱动相关的内容，它是I2C驱动的表征），然后利用ioctl函数给寄存器写入数值。至于数值怎样写入寄存器的，涉及到I2C驱动的细节内容（比如怎样发送数据），而sensor驱动层是不包含这些细节内容的，它只是操作I2C设备文件“/dev/i2c-0”（从这角度来看，sensor驱动层是应用层）。

sensor_register_callback                //位于ar0130_cmos.c文件文件
    cmos_init_sensor_exp_function       //位于ar0130_cmos.c文件文件
        sensor_init                     //位于ar0130_sensor_ctl.c文件
            sensor_init_720p_30fps      //位于ar0130_sensor_ctl.c文件
                sensor_write_register   //位于ar0130_sensor_ctl.c文件
                    sensor_i2c_init     //位于ar0130_sensor_ctl.c文件
                    ioctl
int sensor_i2c_init(void)
{
    if(g_fd >= 0)
    {
        return 0;
    }
#ifdef HI_GPIO_I2C
    int ret;

    g_fd = open("/dev/gpioi2c_ex", 0);
    if(g_fd < 0)
    {
        printf("Open gpioi2c_ex error!n");
        return -1;
    }
#else
    int ret;

    g_fd = open("/dev/i2c-0", O_RDWR);
    if(g_fd < 0)
    {
        printf("Open /dev/i2c-0 error!n");
        return -1;
    }

    ret = ioctl(g_fd, I2C_SLAVE_FORCE, sensor_i2c_addr);
    if (ret < 0)
    {
        printf("CMD_SET_DEV error!n");
        return ret;
    }
#endif

    return 0;
}

2、sensor_register_callback函数的分析

（1）该函数内容如下，由代码结构可知有ISP、AE、AWB三部分，我们重点关注ISP部分。

int sensor_register_callback(void)
{
    ISP_DEV IspDev = 0;
    HI_S32 s32Ret;
    ALG_LIB_S stLib;
    ISP_SENSOR_REGISTER_S stIspRegister;
    AE_SENSOR_REGISTER_S  stAeRegister;
    AWB_SENSOR_REGISTER_S stAwbRegister;

    cmos_init_sensor_exp_function(&stIspRegister.stSnsExp);
    s32Ret = HI_MPI_ISP_SensorRegCallBack(IspDev, AR0130_ID, &stIspRegister);
    if (s32Ret)
    {
        printf("sensor register callback function failed!n");
        return s32Ret;
    }

    stLib.s32Id = 0;
    strncpy(stLib.acLibName, HI_AE_LIB_NAME, sizeof(HI_AE_LIB_NAME));
    cmos_init_ae_exp_function(&stAeRegister.stSnsExp);
    s32Ret = HI_MPI_AE_SensorRegCallBack(IspDev, &stLib, AR0130_ID, &stAeRegister);
    if (s32Ret)
    {
        printf("sensor register callback function to ae lib failed!n");
        return s32Ret;
    }

    stLib.s32Id = 0;
    strncpy(stLib.acLibName, HI_AWB_LIB_NAME, sizeof(HI_AWB_LIB_NAME));
    cmos_init_awb_exp_function(&stAwbRegister.stSnsExp);
    s32Ret = HI_MPI_AWB_SensorRegCallBack(IspDev, &stLib, AR0130_ID, &stAwbRegister);
    if (s32Ret)
    {
        printf("sensor register callback function to awb lib failed!n");
        return s32Ret;
    }

    return 0;
}

（2）函数HI_MPI_ISP_SensorRegCallBack(IspDev, AR0130_ID, &stIspRegister)，主要用来绑定sensor和Hi3518e的ISP模块。示意图如下，其中ISP表示Hi3518e中的ISP模块，该模块位于VI模块里。

该函数的参数1，IspDev=0，是因为Hi3518e中只有一个VI模块，所以编号为0。

该函数的参数2，AR0130_ID=130，这是sensor AR0130在mpp中的唯一编号。

重点关注参数3，它表示ISP模块可以对sensor进行哪些操作。该参数是结构体变量，结构体的成员是一些函数指针，如下所示。

typedef struct hiISP_SENSOR_EXP_FUNC_S
{
    HI_VOID(*pfn_cmos_sensor_init)(HI_VOID);
    HI_VOID(*pfn_cmos_sensor_exit)(HI_VOID);
    HI_VOID(*pfn_cmos_sensor_global_init)(HI_VOID);
    HI_S32(*pfn_cmos_set_image_mode)(ISP_CMOS_SENSOR_IMAGE_MODE_S *pstSensorImageMode);
    HI_VOID(*pfn_cmos_set_wdr_mode)(HI_U8 u8Mode);

    /* the algs get data which is associated with sensor, except 3a */
    HI_U32(*pfn_cmos_get_isp_default)(ISP_CMOS_DEFAULT_S *pstDef);
    HI_U32(*pfn_cmos_get_isp_black_level)(ISP_CMOS_BLACK_LEVEL_S *pstBlackLevel);
    HI_U32(*pfn_cmos_get_sns_reg_info)(ISP_SNS_REGS_INFO_S *pstSnsRegsInfo);

    /* the function of sensor set pixel detect */
    HI_VOID(*pfn_cmos_set_pixel_detect)(HI_BOOL bEnable);
} ISP_SENSOR_EXP_FUNC_S;

这些函数指针指向哪些函数？或者说什么时候被填充的？

如下所示，在cmos_init_sensor_exp_function(&stIspRegister.stSnsExp)函数中完成了上述函数指针的填充工作。其中sensor_init等实体函数，位于ar0130_sensor_ctl.c文件中，它们是sensor驱动要提供的函数。

HI_S32 cmos_init_sensor_exp_function(ISP_SENSOR_EXP_FUNC_S *pstSensorExpFunc)
{
    memset(pstSensorExpFunc, 0, sizeof(ISP_SENSOR_EXP_FUNC_S));

    pstSensorExpFunc->pfn_cmos_sensor_init = sensor_init;
    pstSensorExpFunc->pfn_cmos_sensor_exit = sensor_exit;
    pstSensorExpFunc->pfn_cmos_sensor_global_init = sensor_global_init;
    pstSensorExpFunc->pfn_cmos_set_image_mode = cmos_set_image_mode;
    pstSensorExpFunc->pfn_cmos_set_wdr_mode = cmos_set_wdr_mode;

    pstSensorExpFunc->pfn_cmos_get_isp_default = cmos_get_isp_default;
    pstSensorExpFunc->pfn_cmos_get_isp_black_level = cmos_get_isp_black_level;
    pstSensorExpFunc->pfn_cmos_set_pixel_detect = cmos_set_pixel_detect;
    pstSensorExpFunc->pfn_cmos_get_sns_reg_info = cmos_get_sns_regs_info;

    return 0;
}

（3）上面讨论的是ISP，用来初始化sensor中与ISP（图像采集等）相关的操作；而代码中的AE（自动曝光）用来初始化sensor中与AE相关的操作，AWB（自动白平衡）用来初始化sensor中与AWB相关的操作。其实应该还有自动对焦AF，但AR0130没有这个功能，所以这里没有。因为AE、AWB的内容结构和ISP类似，这里不再赘述。

（4）完成ISP、AE、AWB这三组操作之后，sensor和Hi3518e的对接就基本完成了。代码中其他的内容，基本就是上面的函数指针要指向的实体函数，这也是我们写sensor驱动的人要编写的部分（一般厂商工程师会提供一些较深入的数据与内容）。

（5）关于HI_MPI_ISP_SensorRegCallBack(IspDev, AR0130_ID, &stIspRegister)函数的用法，可以参考海思SDK中Hi3518E V200R001C01SPC0301.softwareboarddocument_cn目录下的文档《ISP_3A开发指南》。
