概述

要点亮一个sensor需要从，时钟、sensorI2C，供电，reset脚，mipi的配置几个方面一一确认。

reset脚拉高

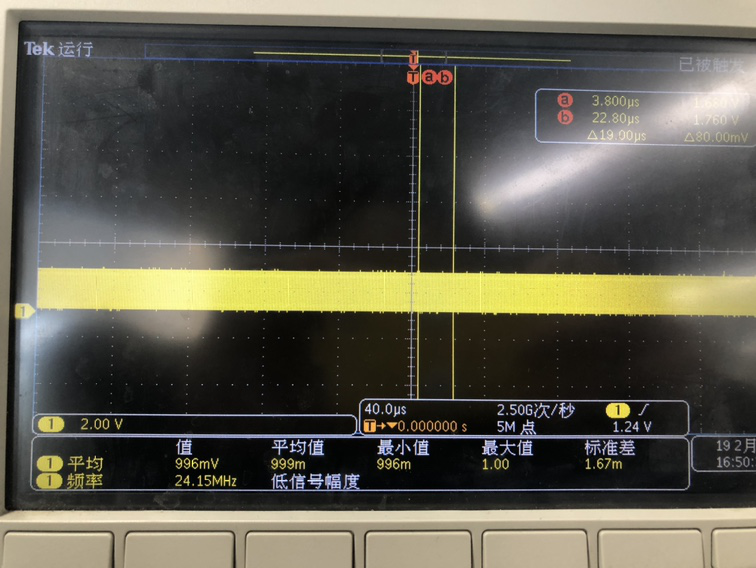

给sensor的时钟有没有。（目前用到的常为24MHZ）

供电

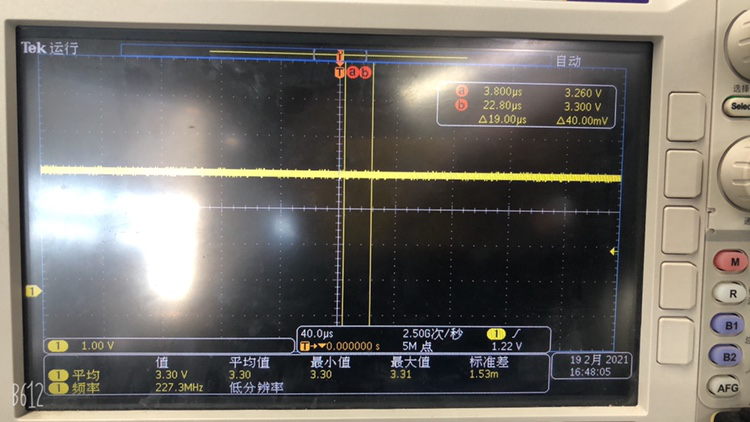

查看sensor的数据手册，看有几个电源，用示波器量一下是否为手册规定的电压

比如：DVDD 数字电压： AVDD模拟电压 DOVDD芯片引脚出来的电压等为多少。

sensor的I2C能否抓到

将I2C的口对应上，用示波器量取i2c的波形。

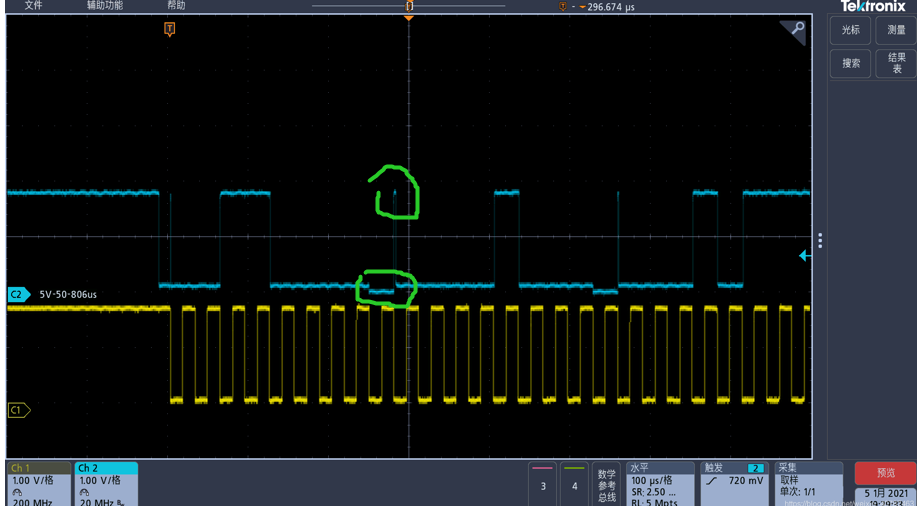

检查有应答并且数据正确。读写地址是否正确，再关注一下为什么I2C的应答信号要是低电平，而且下面这样图为什么更低？

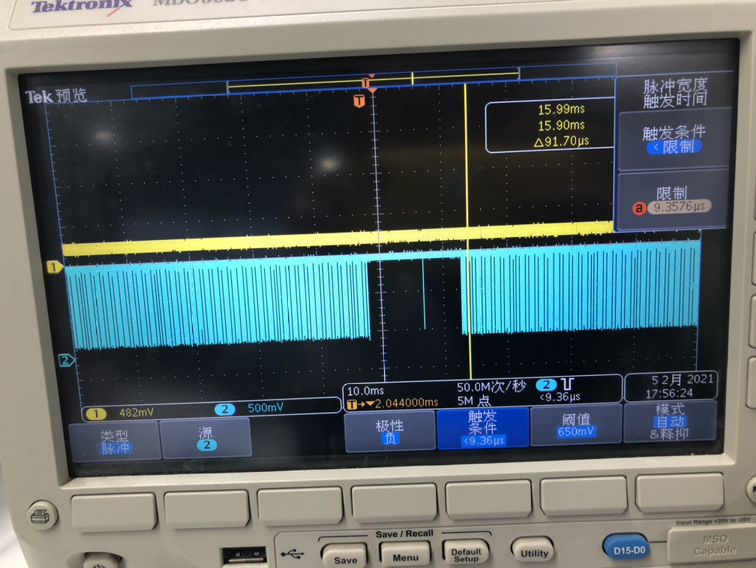

量取sensor出来的mipi波形。

在sensor出来的mipi波形中我们可以由sensor的简单计算算出HTS ，VTS曝光时间等参数是否准确。检查mipiRX相关的寄存器。这些不同的寄存器中，我们能够控制的只有可读可写的寄存器。这些寄存器中，看到0x50012050和0x50012054两个寄存器，可以判断出分辨率是正确。但是一会儿为通道0，一会儿为通道1，说明通道口还没有对应。如果读出来的数据是在通道0上，就要在配置的时候设为mipi2通道0。
