概述
学习一门语言一般从“Hello World”开始，学习Simulink，先进行一个最简单的仿真：使用示波器显示正弦波信号源波形。通过这个例子来熟悉Simulink的功能和仿真操作流程，做到心中有数。
打开Simulink界面，点击“Blank Model”新建一个仿真模型：

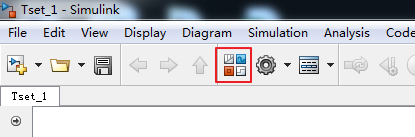

弹出一个新的窗口，然后在窗口中打开模型库：

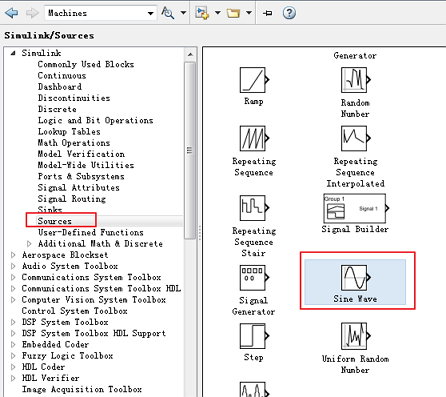

在模型库中找到“Simulink”-“Sources”-“Sine Wave”

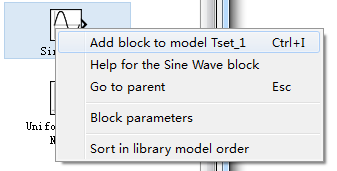

把这个模型模块加入我们创建的模型中，可以通过右键“Add block to model ”
也可以直接拖出来到我们创建的模型文件中。

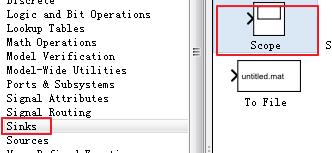

接着添加“Scope”模块，即示波器
两个模块放入模型文件后，把鼠标移到下面的红框，鼠标变为十字，就可以拖线了，用线把两个模块连起来。
点击“Run”按钮，开始仿真
之后，双击示波器模块，就可以看到仿真结果了
这就是一个标准的正弦波形。

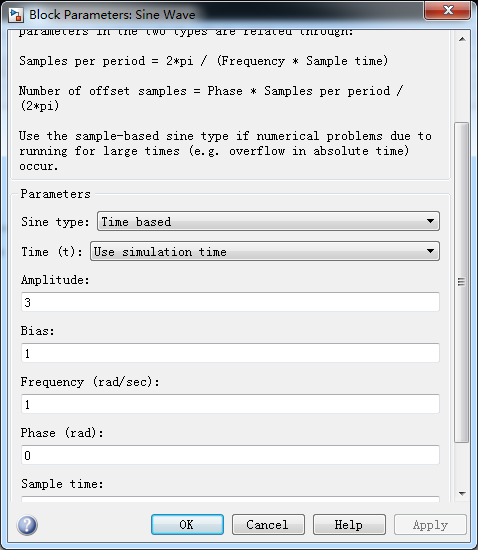

双击正弦波信号源模块，可以对其属性进行设置，比如：幅度、Y轴偏移、频率、相位等
改变后，再次“Run”可以看到更新后的波形。
