摘  要

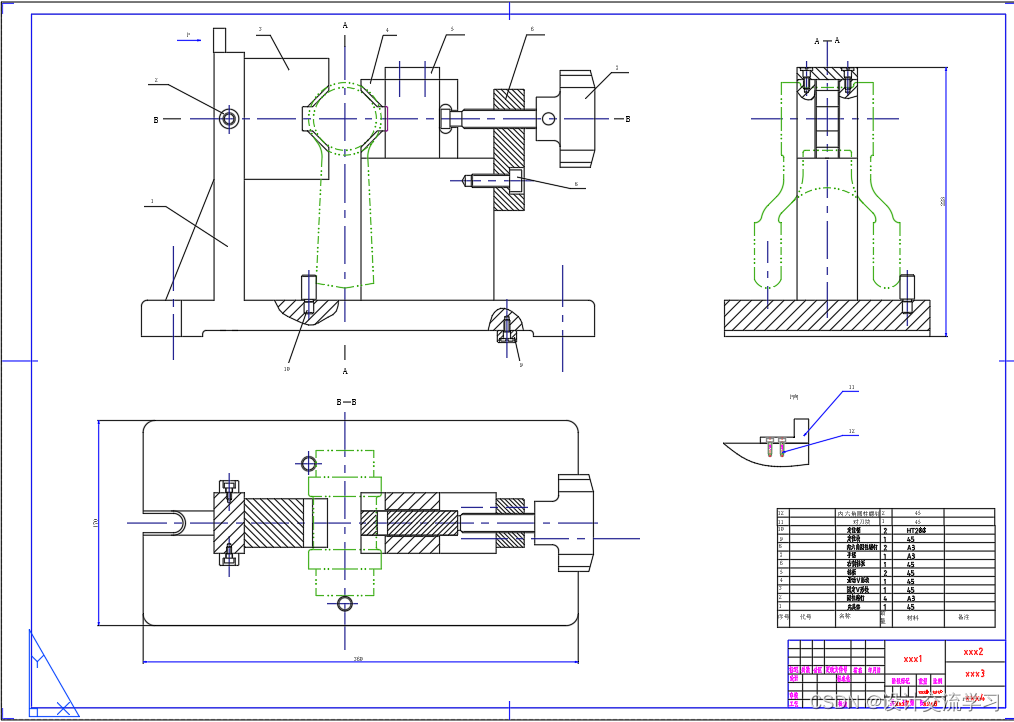

本次设计是对后钢板弹簧吊耳零件的加工工艺规程及一些工序的专用夹具设计。后钢板弹簧吊零件的主要加工表面是平面及孔。由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。所以本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。基准选择以后钢板弹簧吊耳大外圆端面作为粗基准，以后钢板弹簧吊耳大外圆端面与两个工艺孔作为精基准。主要加工工序安排是先以后钢板弹簧吊耳大外圆端面互为基准加工出端面，再以端面定位加工出工艺孔。在后续工序中除个别工序外均用端面和工艺孔定位加工其他孔与平面。整个加工过程选用不同类型的加工机床。

关键词  后钢板弹簧吊耳，加工工艺，专用夹具

一、零件的分析

（一）零件的作用

题目给出的零件是CA10B解放牌汽车后钢板弹簧吊耳。后钢板弹簧吊耳的主要作用是载重后，使钢板能够得到延伸，伸展，能有正常的缓冲作用。因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。汽车后钢板弹簧吊耳主要作用是减震功能、阻尼缓冲部分功能、导向功能。两端的卷耳用销子铰接在车架的支架上。这样，通过钢板弹簧将车桥与车身连接起来，起到缓冲、减振、传力的作用。

（二）零件的工艺分析

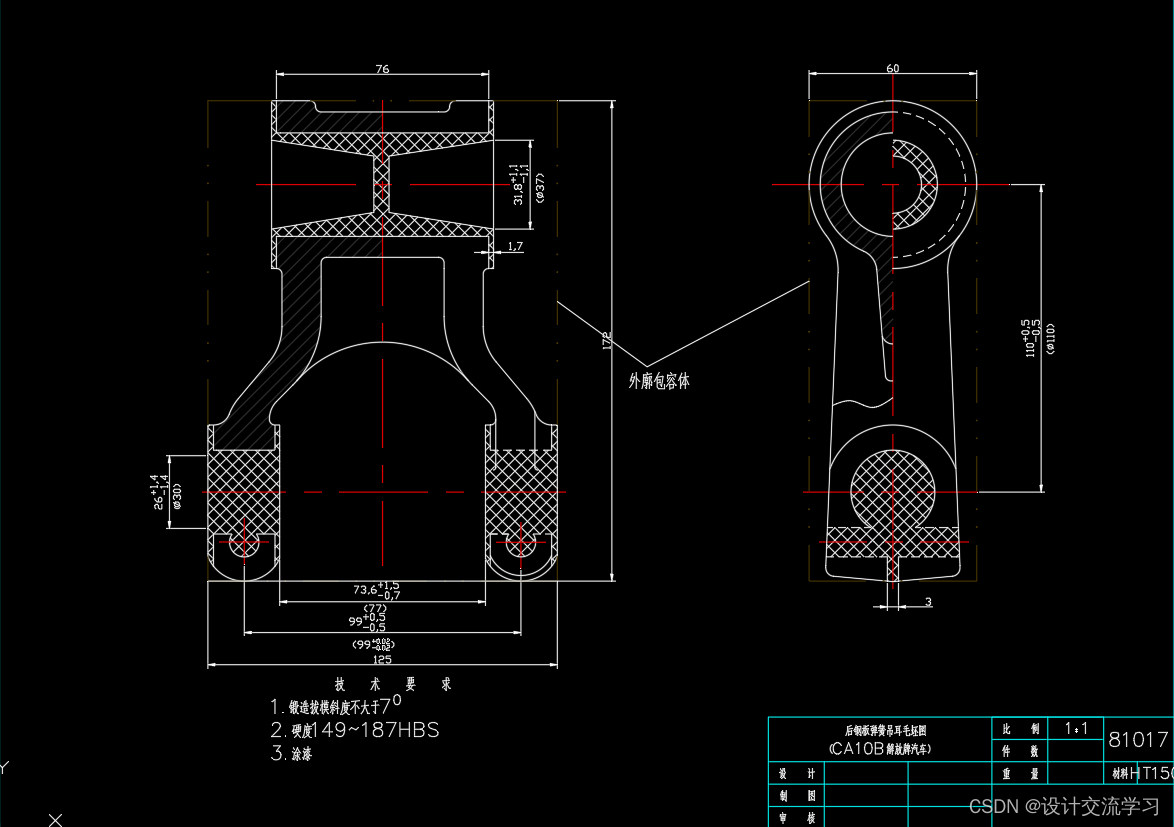

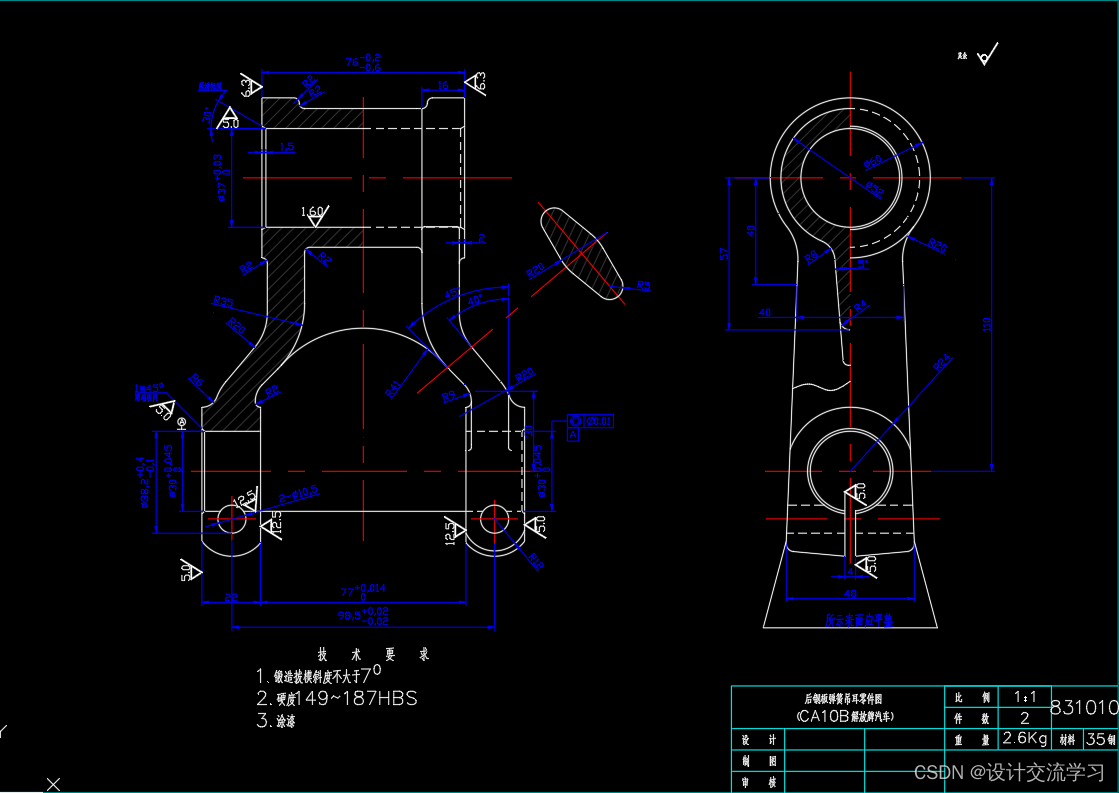

由后钢板弹簧吊耳零件图知可将其分为两组加工表面。它们相互间有一定的位置要求。现分析如下：

（1）以两外圆端面为主要加工表面的加工面。这一组加工表面包括：两外圆端面的铣削，加工的孔，其中两外圆端面表面粗糙度要求为，的孔表面粗糙度要求为

（2）以孔为主要加工表面的加工面。这一组加工表面包括：2个的孔，2个的孔、2个孔的内外两侧面的铣削，宽度为4的开口槽的铣削，2个在同一中心线上数值为的同轴度要求。其中2个的孔表面粗糙度要求为，2个的孔表面粗糙度要求为，2个的孔的内侧面表面粗糙度要求为，2个的孔外侧面表面粗糙度要求为，宽度为4的开口槽的表面粗糙度要求为。

在两组加工表面之间没有一定的位置要求，先加工哪一组表面都可以，现计划是加工第一组表面，再以第一组为基准加工第二组表面。

…………

…………

…………
