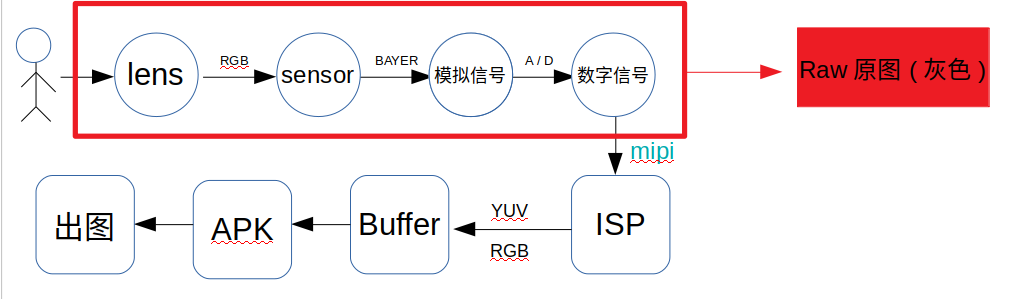

一、整体的流程图

这个图是我自己理解的一个大致的流程，我们这里主要看ISP的前面那一部分就好了，当我们开始拍照的时候，我们的拍照对象通过光的反射传输到lens（滤镜）中，lens会过滤掉红外光线， 然后会把剩下的RGB三元素光线传递到sensor（这里叫感光器件）这个模块上
sensor这个感光器件在一个像素点上并不能将所有的RGB元素都采集下来，更多的一个像素点采集一个元素，但是这样明显我们的图片还原率就很低，所以就有了bayer这中算法，通过采集的那一种元素去进行对应的三元素还原，最大程度的还原成像对象的颜色。这样就达到了一个效果，虽然我传入的是三元素的一种，但是我通过bayer传输出去的就是RGB三元素了，对应的可以去看看相关的原理。
bayer图片再往下就是数模转化，将光信号转化为数字信号，这个时候我们就能看到一张RAW的原图了。
然后通过mipi传递到ISP模块内，转为YUV或则RGB的格式进行输出。

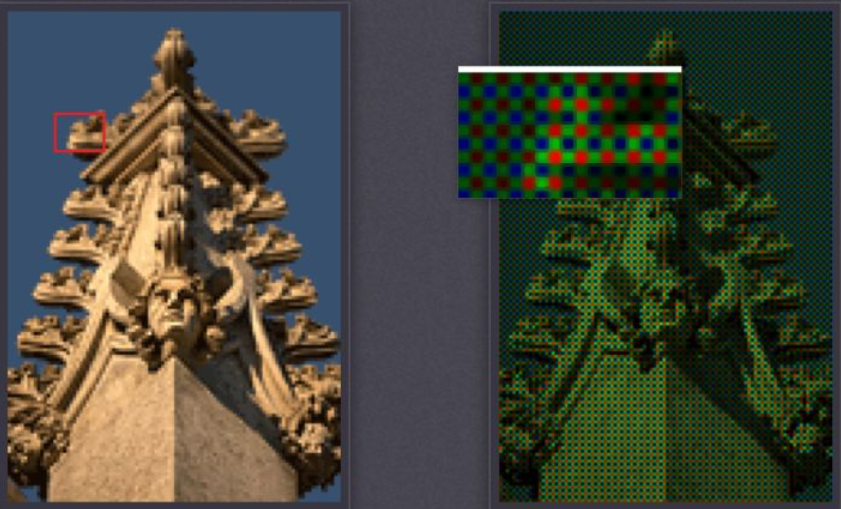

可以看到我们将RAW图放大后其实就是一个个的元素点。
前面那张是JPEG图，后面为RAW原图，虽然像素不高，但是可以看到明确的不同。

sensor的四个像素点对应RGB中的一个像素点

如图：RGB会把sensor对应的四个像素点转化为一个像素点。
现在也有一个sensor和isp可以把sensor的像素点和RGB对应的像素点按照一比一的出图，或则说放大，这就算法的强大之处吧，所以现在还有很多的一亿像素，实际上可能sensor并不支持这么大，是后期算法改变的。

二、sensor的分类

相机类型： CCD sensor 和 CMOS sensor。
CCD se当我们修改或者配置完成一个xml的时候，我们编译完成烧录到开发板里面后，
nsor （目前基本被淘汰）：

1. CCD的成像点为X-Y纵横矩阵排列，每个成像点有一个光电二极管和其控制的一个邻近电荷存储区组成。整个结构复杂，增大了耗电量，也增加了成本。简单来说，就是在同步时钟的控制下，一行行地输出信息。
2. CCD输出的电信号还需要经过后续地址译码器、数模转化器、图像信号处理器处理，并且还需要提供三组不同电压的电源和同步时钟控制电路，集成度非常低

CMOS sensor （主流）：

1. CMOS的成像是一次性的。Sensor上所有的感光点会一次性接受光子，转换为电信号。这样一来，成像的速度大大提升
2. CMOS光电传感器可以将所有部件集成到一块芯片上，如光敏原件、图像信号放大器、信号读取电路、数模转换器、图像信号处理器及控制器等，都可以集成到一块芯片上，还具有附加DRAM的优点。简单来说，就是CMOS的集成度更高，能够集成更多器件，适用于图像的后续处理，包括去噪、提亮等一系列算法。

现在的sensor 出图有两种，一种是YUV的sensor，一种是RAWsensor（bayer sensor）,现在主流的都是RAW的sensor，因为YUV的sensor一个Pixel占2个byte,数据较大，而且只能采用内部的ISP进行处理，图像效果不太好。但是RAWsensor一个像素占8到16bit，使用平台ISP处理，能支持较大的size，所以主流的都是RAWsensor。
