UVC 光电池 ADC采集经验之谈

做一个消毒灯检测项目，用UVC的光电池采集紫外光强度。

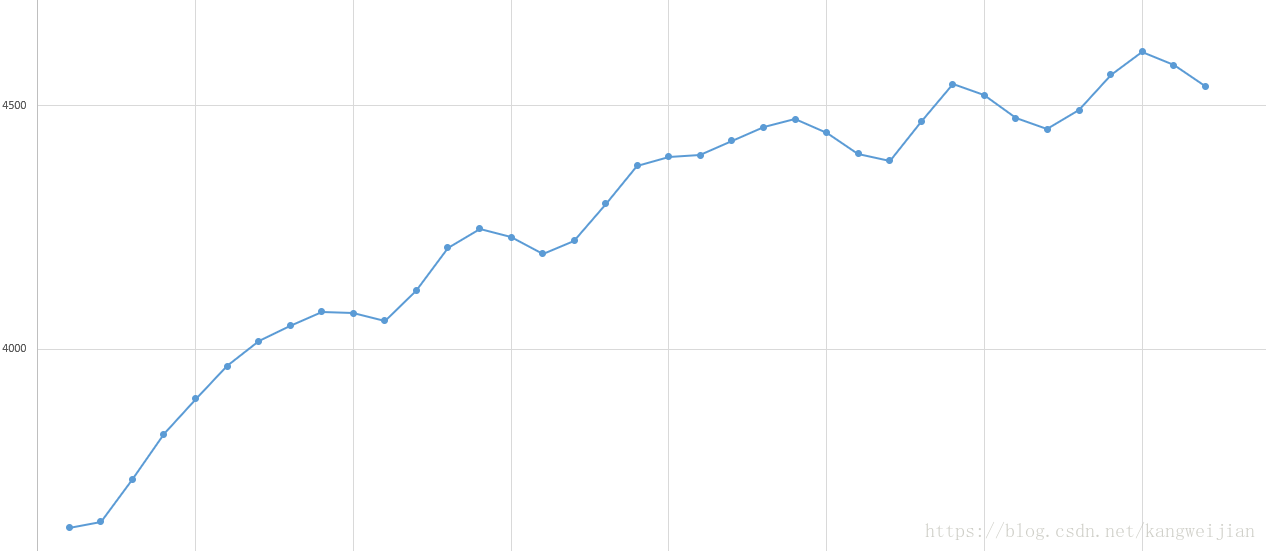

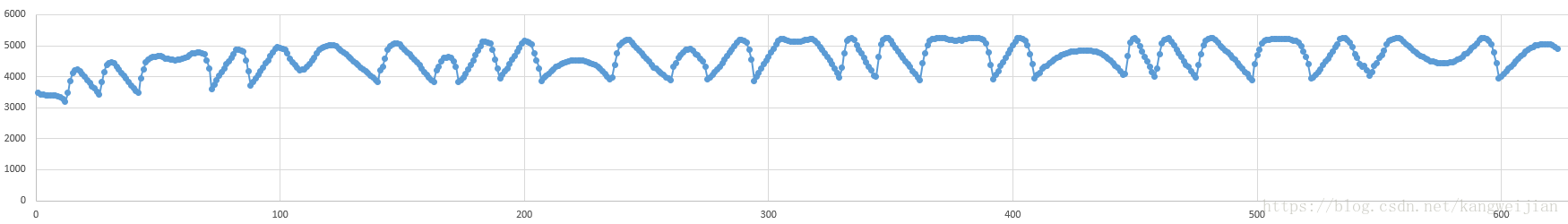

发现采集的AD值会上下波动，很有规律，当时就很纳闷，难道我的AD值有问题（如下图）

然后就用上万用表，发现万用表的电压值很稳定，电压稳定上涨，不会上下周期性波动。
当时就懵逼了，越发的怀疑我的AD采集程序有问题。

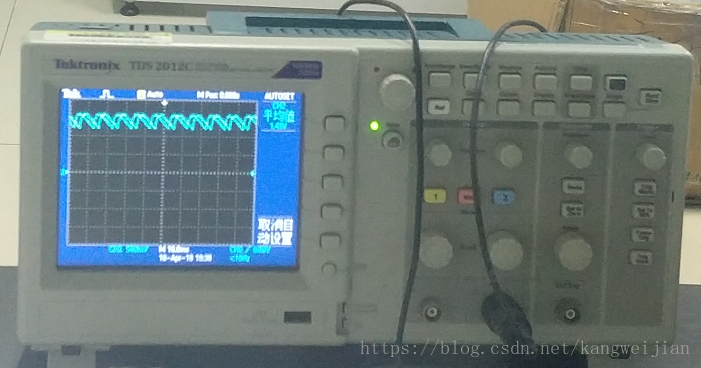

反复验证无果后，经过高人大神指点后，用上示波器，一看，果真电压上下波动。

经过反复确定，是光源有波动，接下来然后就是数字滤波了。选用中位值平均滤波法（又称防脉冲干扰平均滤法）

//AD采集数据
void GetUVC(void)
{
  uint16 i,j,temp;
  uint32 sum=0;

  for(i=0;i<uvc.N;i++)
  {
    uvc.value_buf[i]=HalAdcRead(HAL_ADC_CHANNEL_6, HAL_ADC_RESOLUTION_14);
    Onboard_wait(300);
  }

  for(j=0;j<uvc.N-1;j++)
  {
    for(i=0;i<uvc.N-j-1;i++)
    {
      if(uvc.value_buf[i]>uvc.value_buf[i+1])
      {
        temp=uvc.value_buf[i];
        uvc.value_buf[i]=uvc.value_buf[i+1];
        uvc.value_buf[i+1]=temp;
      }
    }
  }

  sum=0;
  for(i=3;i<uvc.N-3;i++)
    sum+=uvc.value_buf[i];

  uvc.value=sum*1.0/(uvc.N-6);
  UpdateUVC();
}

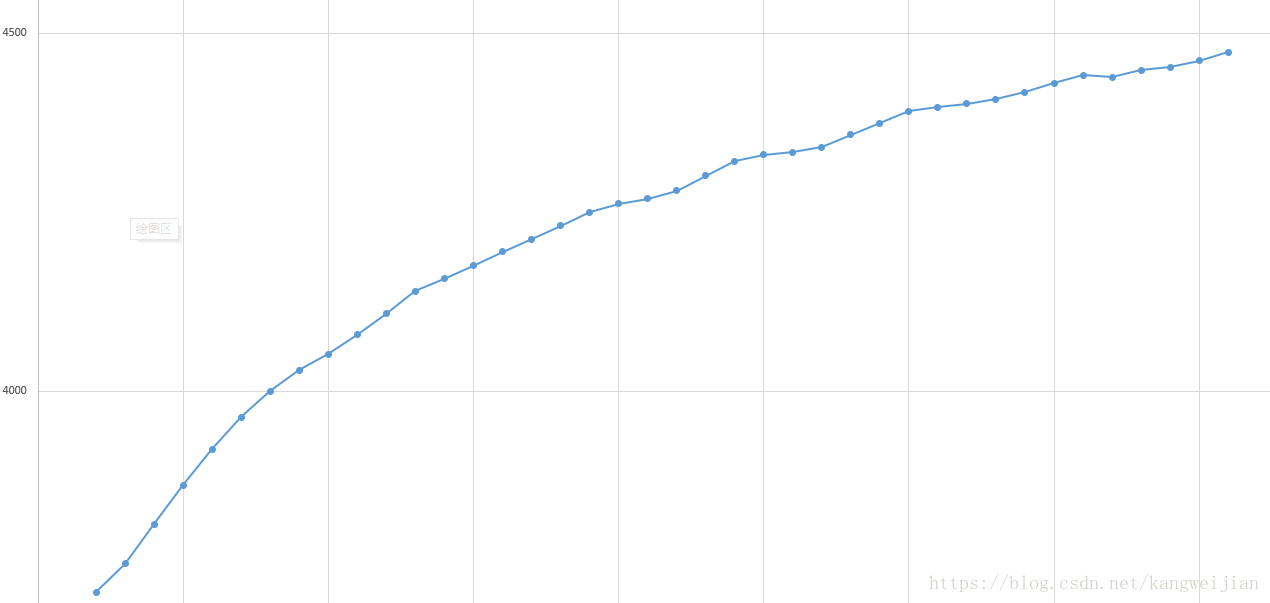

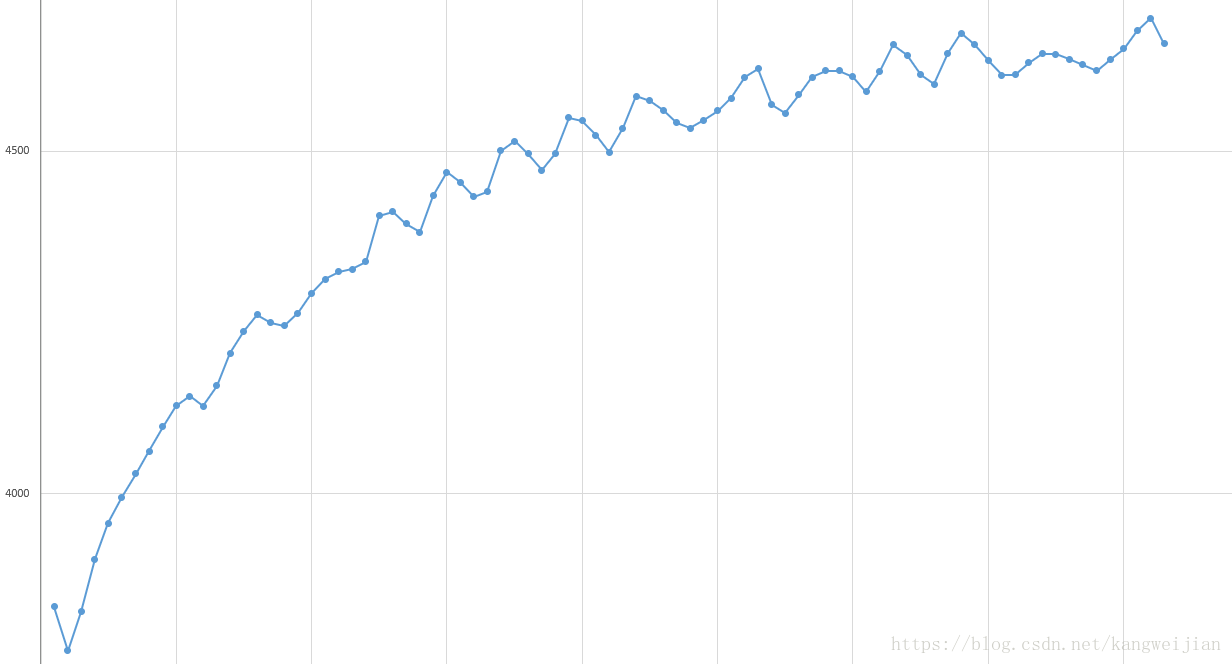

经过反复调整采集数据长度和采集时间间隔，最终滤出的波形如下（一次比一次好~~~）
