流媒体后视镜方案关键技术--摄像头硬件系统

         方案提供一种支持宽动态、低时延、抗干扰性强、图像变形小画质优良的流媒体后视镜，大大提高驾驶员的行车安全性。本方案由后视摄像头、流媒体内后视镜、FPD-Link III标准传输线束组成。流媒体内后视镜内的控制器对摄像头传输过来的视频信号做解串并将处理后的视频传输给流媒体内后视镜显示屏进行显示，实现车辆后方路况的实时显示。由于没有车尾立柱的阻挡，流媒体后视镜的视野范围远远超过目前汽车光学车内后视镜[5]。整个方案设计的元器件均符合AEC-Q100要求、工作温度、存储温度均满足前装车厂的要求。

        本方案中的摄像头部分Sensor采用OmniVision的OX02A10 sensor,该sensor支持60帧图像输出，支持宽动态，动态范围达110dB，解决太阳直射或进桥洞太亮或太暗成像问题。同时摄像头具有LED Flicker Reduc⁃tion防眩光夜视功能，即使在夜间也能看见人和物体[6]。6玻镜头加滤光片，输出MIPI信号给ISP。ISP采用OmniVision的OV491对图像做深度处理，然后通过MIPI输出到串行器。串行器采用的是美信的MAX9295A，通过同轴传输，走FPD-Link III标准连线。

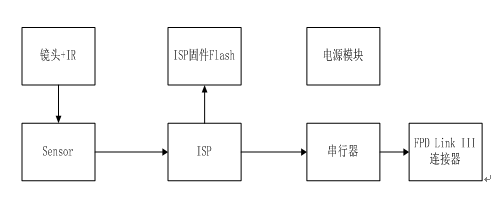

摄像头结构图如图1所示：

        图1  摄像头结构图

摄像头输出的图像分辨率是1920X384@60帧，摄像头支持基于LVDS的控制协议，可以设置一些摄像头的参数，比如亮度、视场角等。
