电子技术基础(三)_第3章集成运算放大器及其应用__基本运算电路

本章主要内容

        ???? 理解虚短和虚断等概念， 能进行信号的运算分析和求运算关系式；掌握运算放大器工作在非线性区时所实现的电压比较器作用；了解运算放大器的结构、 特点。

重点

       ????运算放大器工作在线性区时所实现的一些信号运算关系； 运算放大器工作在非线性区时所实现的电压比较器作用。

集成运放是直流放大器。 是高增益，高输入阻抗的放大器。

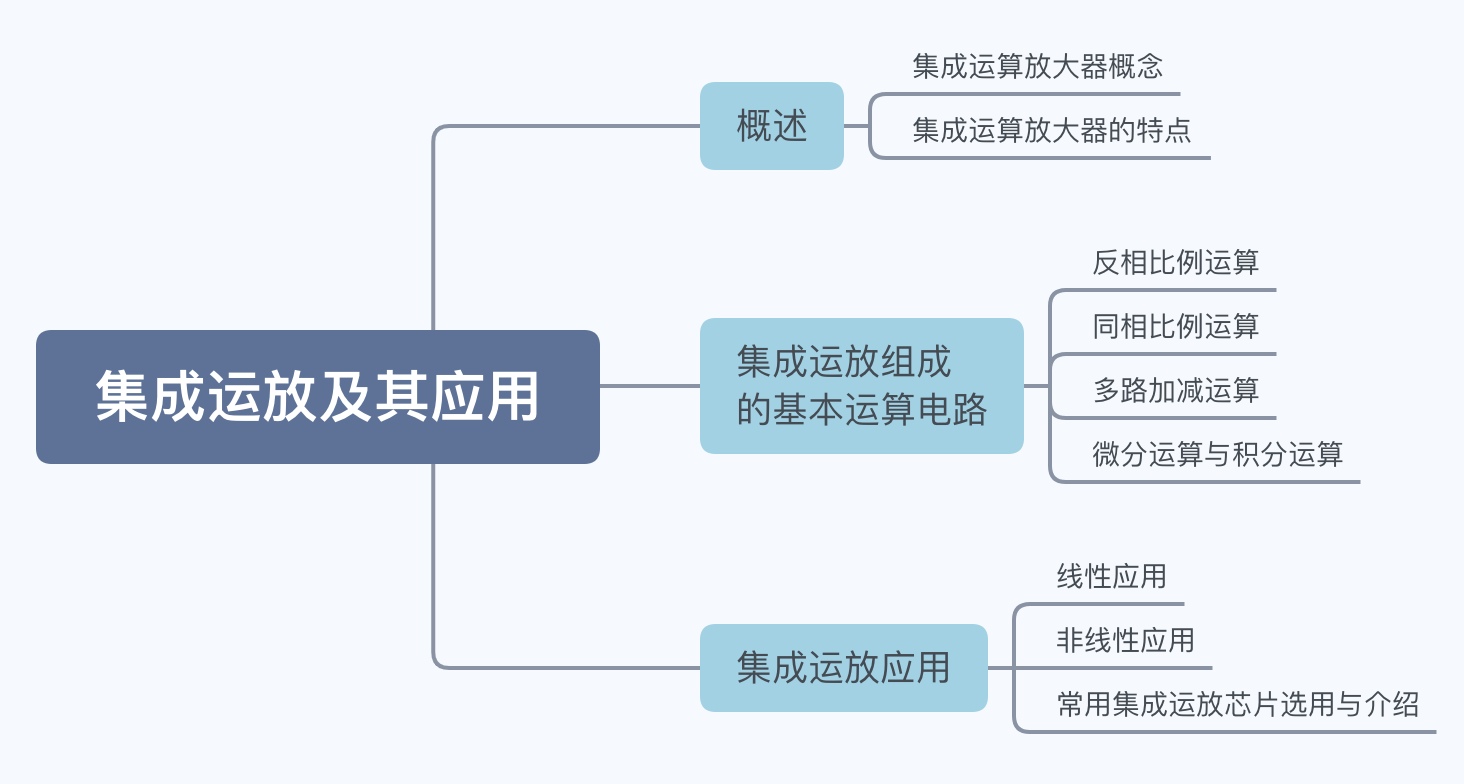

先看知识结构图

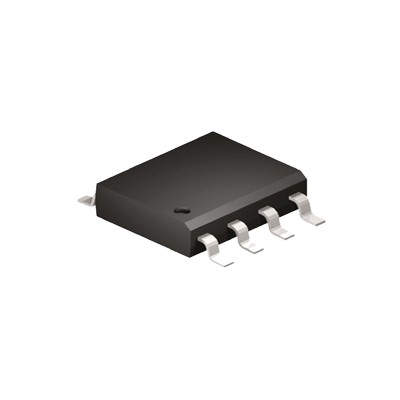

 要学习集成运放，先看一看一个实物，如下图所示：

这个器件很小，实际上里面集成的电子元件很多，电路复杂， 我们可以来看看内部组成：

可以看到， 集成运放，大量采用了晶体三极管，应用了之前第2章的放大电路原理。

一  理想集成运放的特点

 （1）理想集成运放应具备的条件

1. 开环电压放大倍数Aud ——>；
2. 差模输入电阻 Rid ——> ；
3. 输出电阻 Ro ——> 0；
4. 共模抑制比K (CMR) ——>  ；
5. 带宽 BW ——> ；
6. 失调及漂移均趋于零。

二 负反馈

负反馈是判断是否为线性应用的主要电路标志

在分析各种应用电路时， 必须首先判断运放的工作区域

线性应用：  有虚断、 有虚短

非线性应用： 只有虚断

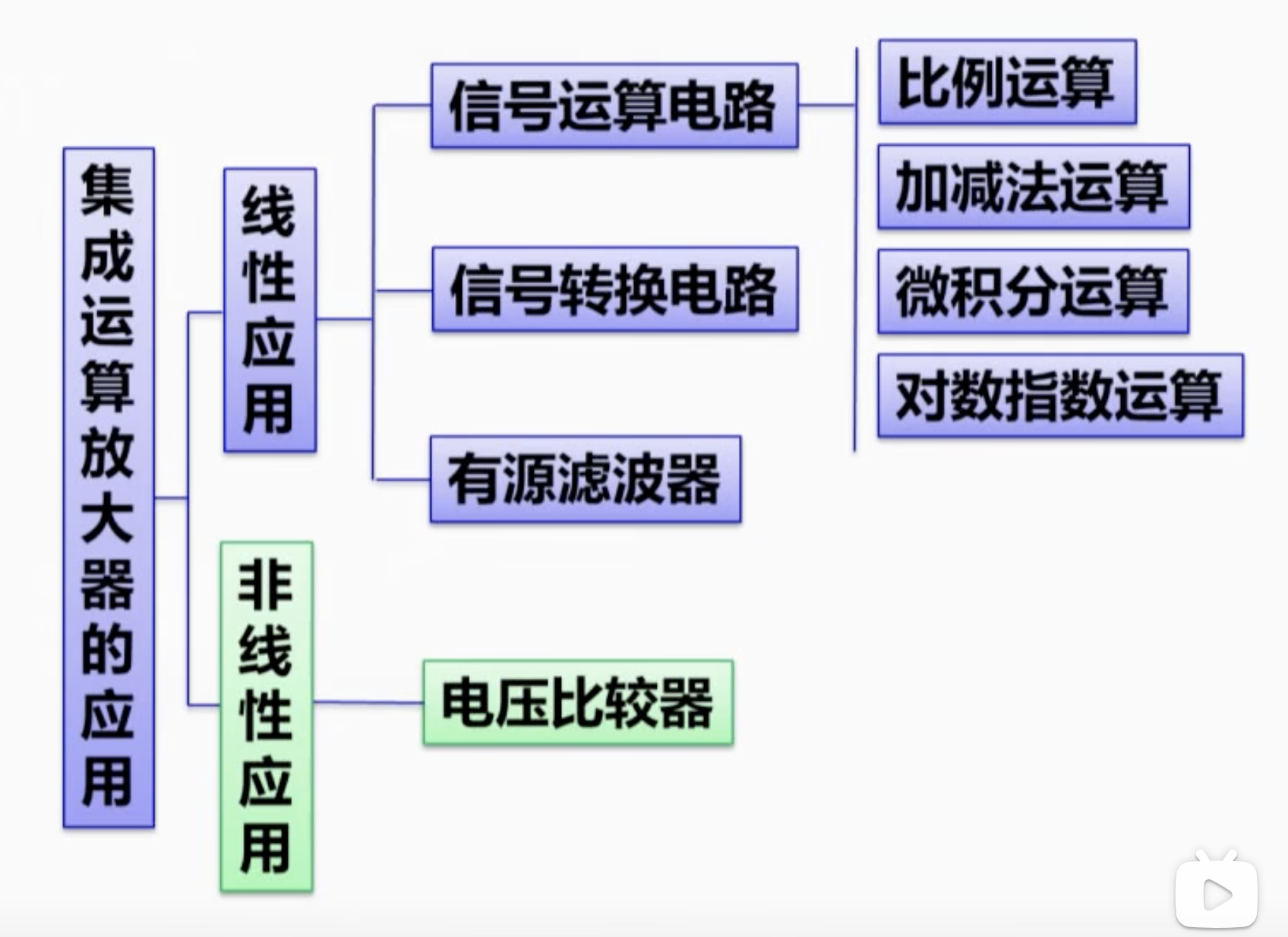

三 集成运放的应用

采用集成运算放大器接入适当的负反馈电路就可构成各种运算电路， 主要有：

1. 比例运算
2. 加法运算
3. 差动运算(减法运算)

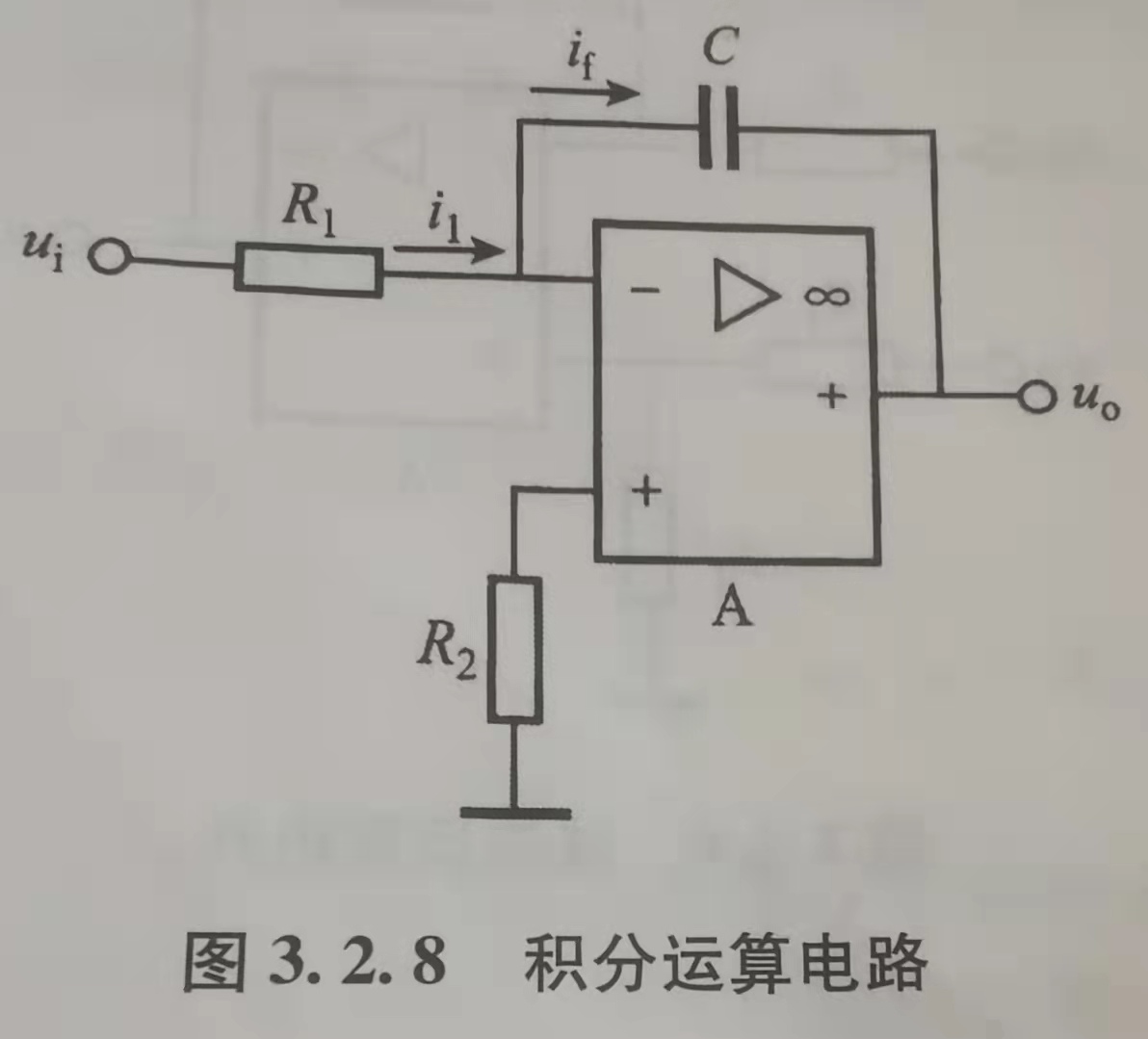

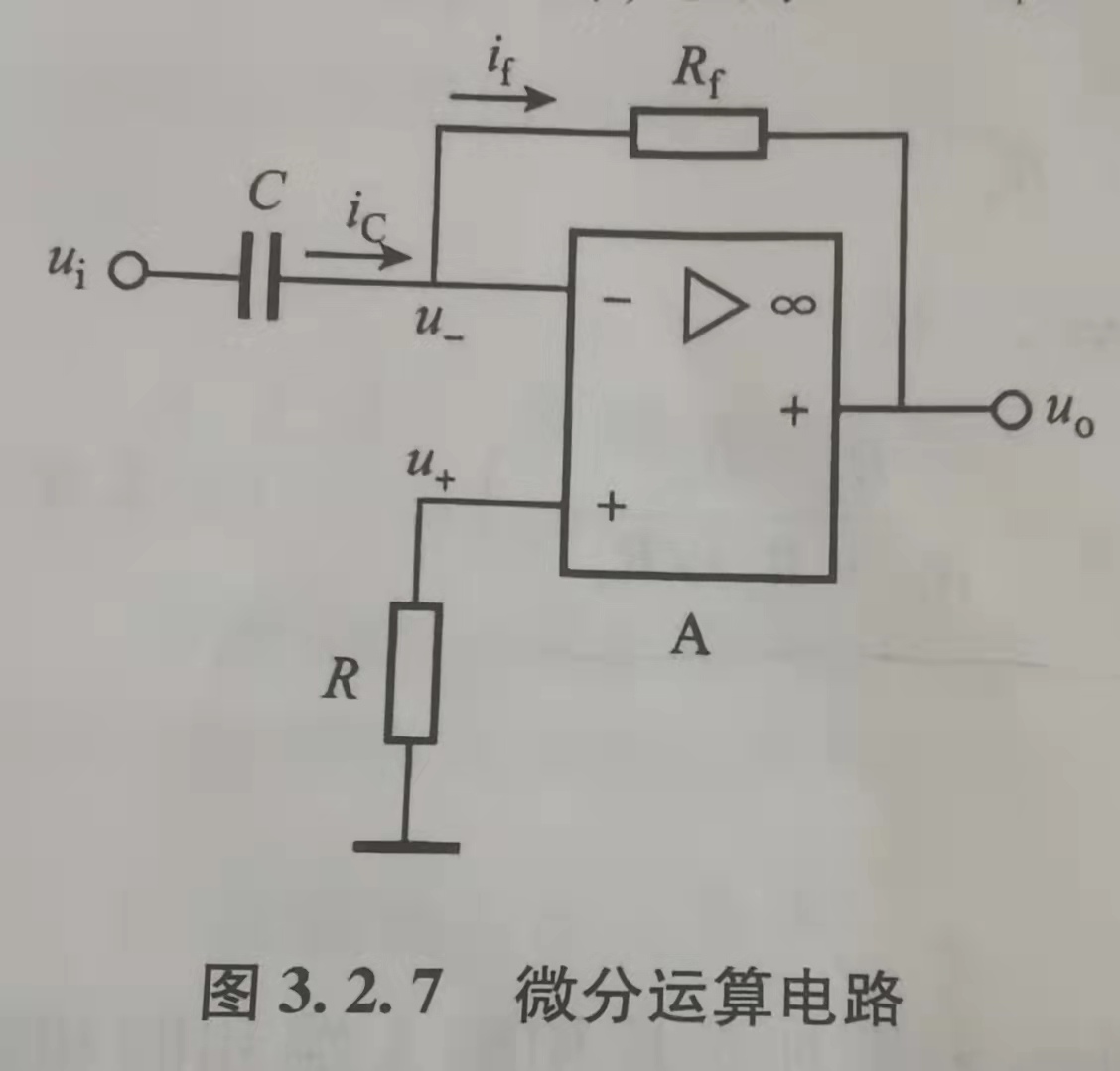

4. 积分、微分运算

微分和积分电路常常用以实现波形变换。 微分电路可将方波电压变换为尖脉冲电压， 积分电路可将方波电压变换为三角波电压。

微分电路、 积分电路背记口诀：

微： 左容右阻

积分刚好相反，  实际只要记住一个，另外一个也记住了。
