一、实验目的及要求

【实验一】实现sIoT配置并实现sIoT上mqtt消息的通讯。
【实验二】通过AppInventor结合sIoT实现手机app控制掌控板的灯和显示内容。

二、实验原理与内容

sIoT可以在局域网上实现mqtt消息的通讯。借助sIoT可以通过手机app实现局域网内的设备操控。

三、实验软硬件环境

硬件：掌控板
软件：Mind+

四、实验过程（实验步骤、记录、数据、分析）

【实验一】实现sIoT配置并实现sIoT上mqtt消息的通讯。

1. 源码仓库地址：https://github.com/Spying5/Mind-/blob/master/SIoT_SRMessage.md

2. 环境准备 :

首先按照如下步骤配置环境：（注意通讯时只需要通讯方的其中一个人打开SIoT即可，电脑每次连接WIFI，都会生成一个IP地址，每个IP地址对应的电脑都是唯一的。运行SIoT程序后会在电脑上建立一个SIoT服务器，其他设备要访问这个服务器，需要知道这个SIoT服务器所在电脑的IP地址，而此次实验室通过SIoT在局域网上实现mqtt通信，所以通信双方共同访问其中一个服务器即可，所以实验的时候通信双方只需要一个人打开SIoT程序）

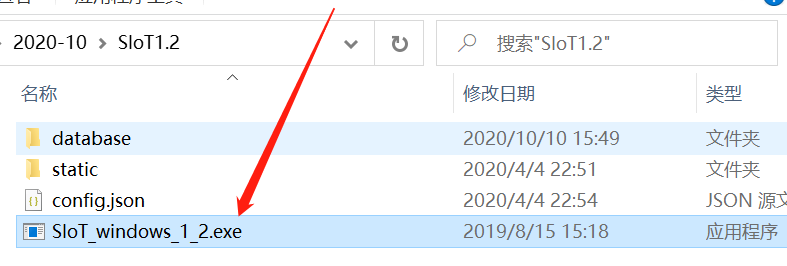

第一步：去官网安装并开启对应的SloT程序：

第二步：打开上述JSON配置文件，查看他的账户名和密码、端口号等信息：

第三步：登陆SIoT网页端，在浏览器输入其中的网页服务请求地址：127.0.0.1:8888 （localhost：8888）：

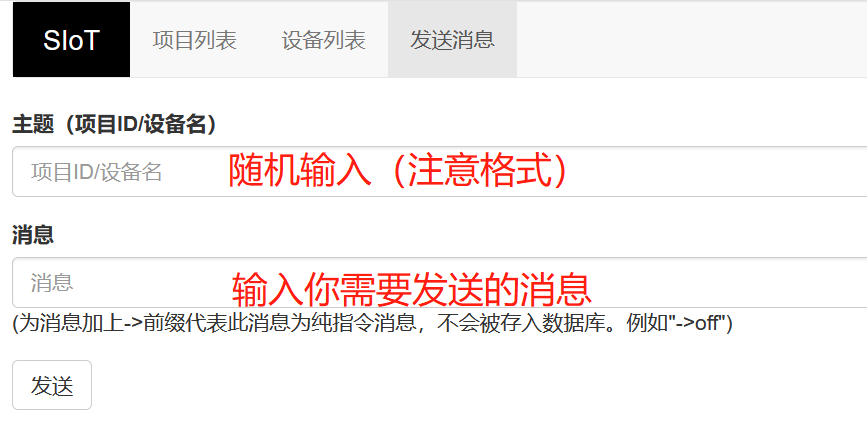

第四步：点击发送消息，创建通讯所需要的TOPIC同时填写所需发送的信息：

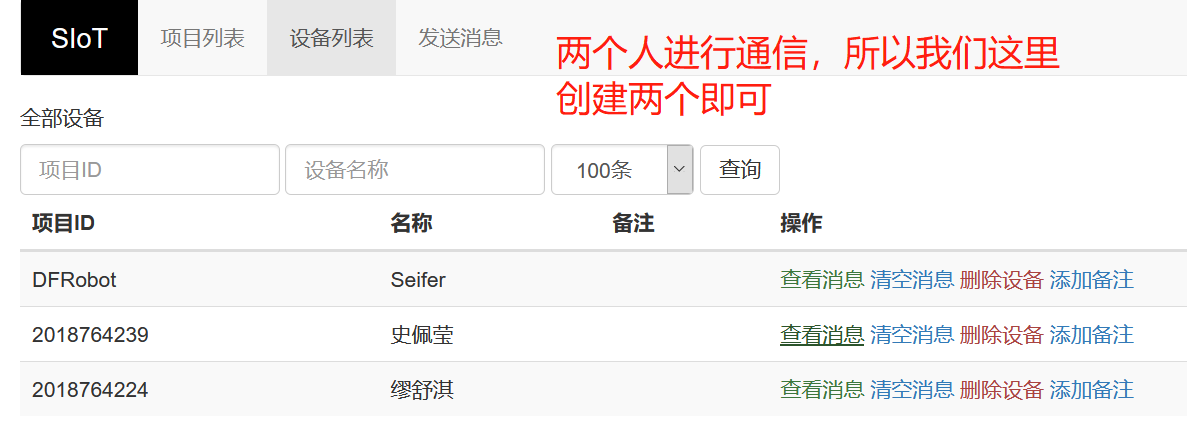

第五步：点击设备列表可查看我们刚才我们创建的状态：

第六步：Mind+编程

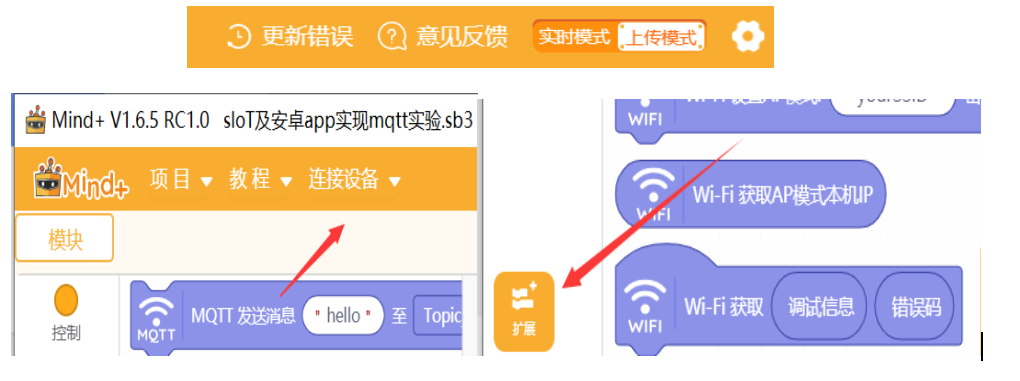

首先打开Mind+，然后切换为上传模式，连接设备，然后点击扩展：

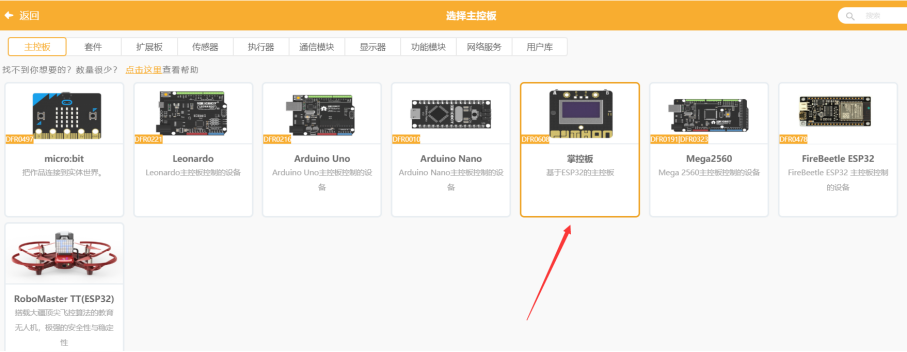

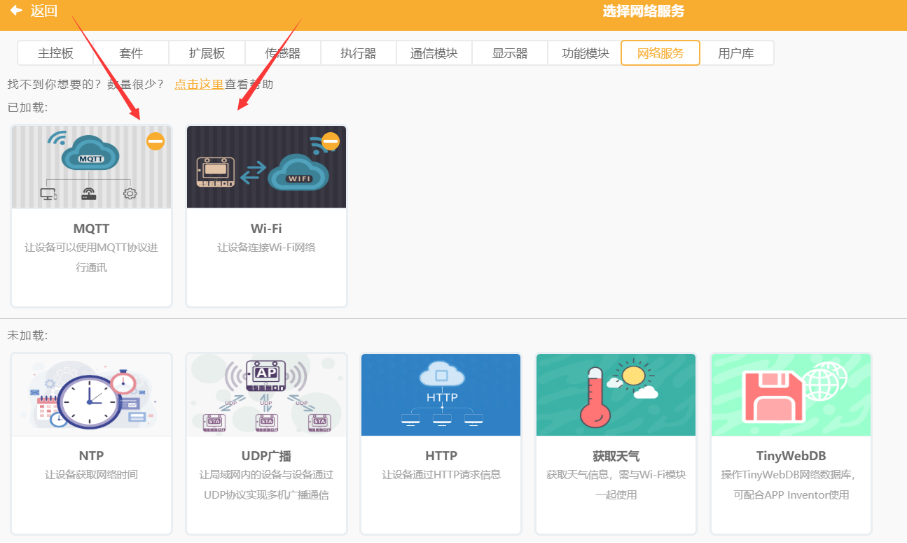

接下来以此按照下图选择所需要扩张的服务和掌控板：

综上，实验一所需要的配置环境已完成，接下来我们介绍编码过程：

4. 核心代码截图：

原理介绍：
上述软件配置工作完成后，我们需要代码中所需要的参数，首先是连接WIFI，测试WIFI是否连接成功，当WIFI连接成功后，我们就测试MQTT连接是否成功建立，只有两者都成功了，才进入发送消息阶段，甲方监听TOPIC0,乙方监听TOPIC1。
甲方为主体：当触摸按钮P被接通时，甲方发送所需要发送的消息到平台TOPIC1。此时乙方监听到TOPIC1接收到消息，便把消息内容显示出来。同理，乙方为主体：当触摸按钮P被接通时，乙方方发送所需要发送的消息到平台TOPIC0。此时乙方监听到TOPIC0接收到消息，便把消息内容显示出来。

MQTT初始配置信息如下：
甲方和乙方MQTT初始化配置一样，服务器地址：两个人共同使用其中一方主机的IP地址，因为这里我们是在同一个局域网里面通讯。账号密码区域：对应输入JSON配置文件中的账号密码，TOPIC：这里是两个人进行通信所以两个TOPIC即可（对应输入我们上述配置环境时在新建的设备的主题（即项目/设备名））。

下图是以甲方为主体的核心代码模块：（以乙方为主体只需要对换下面TOPIC对象，此处图略）

5.实验效果图：

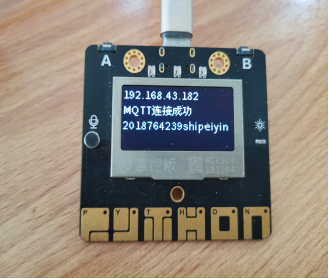

乙方发送消息给甲方，甲方接收到乙方消息将显示在第三行，如下：

甲方发送消息给乙方，乙方接收到甲方的消息将显示在第三行，如下：

【实验二】通过AppInventor结合sIoT实现手机app控制掌控板的灯和显示内容。

1. 源码仓库地址：https://github.com/Spying5/Mind-/blob/master/AppILightTurn

2. 配置环境：

第一步：登录MIT App Inventor在线网页版：http://app.gzjkw.net/#4

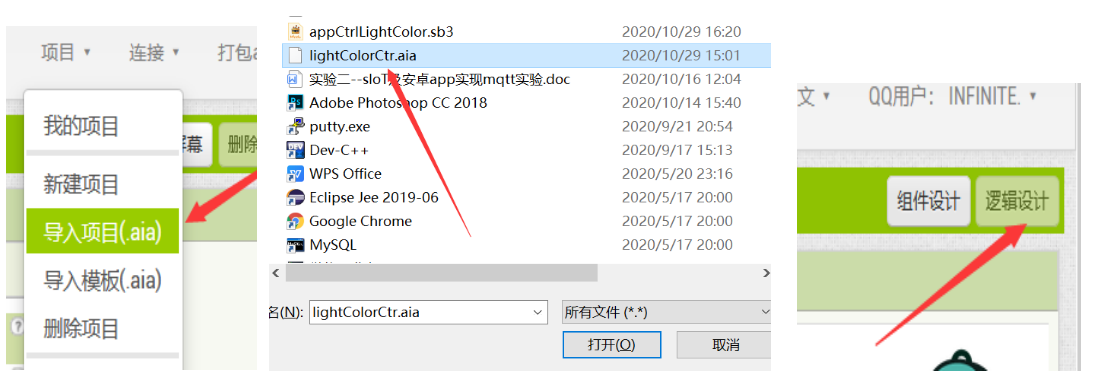

第二步：点击 项目–导入项目–浏览–选择实验文件lightColorCtr.aia–确定；
项目切换模式为逻辑设计

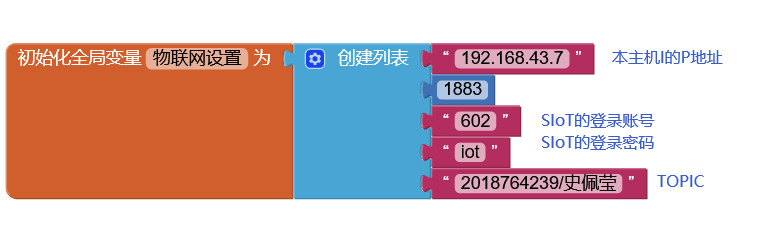

第三步：小改源代码，配置参数，本机IP主机可以进入cmd通过ipconfig命令查看，TOPIC的建立如上实验1一样的步骤来创建，打开SIot程序并登录其网页端来创建：

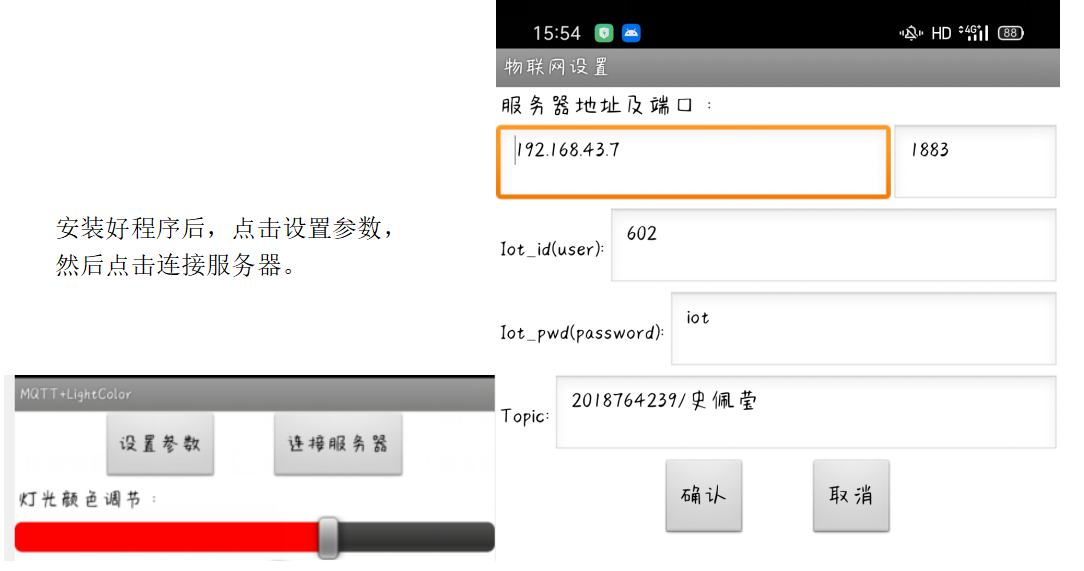

第四步：点击 打包apk–打包apk并显示二维码，接着扫描生成的临时二维码，然后下载对应的程序到手机上。

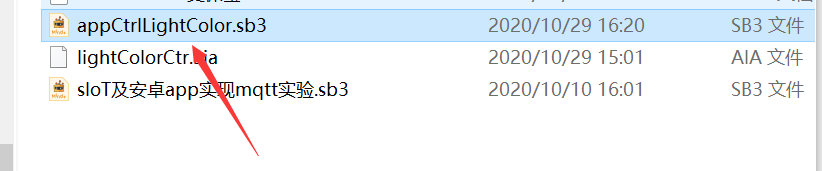

第五步：通过MIND+打开另一个所需要用到的源码文件，切换到上传模式，并进行对应的修改，具体下面的核心代码步骤中的图，修改完成后点击上传到设备即可。

4. 核心代码截图：

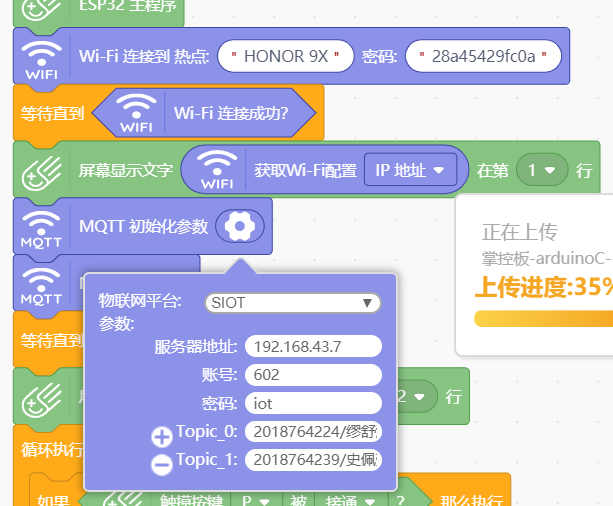

连接WIFI和MQTT：首先我们先点击连接设备，接下来配置好MQTT的初始化参数，服务器地址是本机的IP地址，账号和密码为SIOT配置文件中的账号密码，填写好提前创建的TOPIC。WIFI打开热点自行输入对应参数配置。

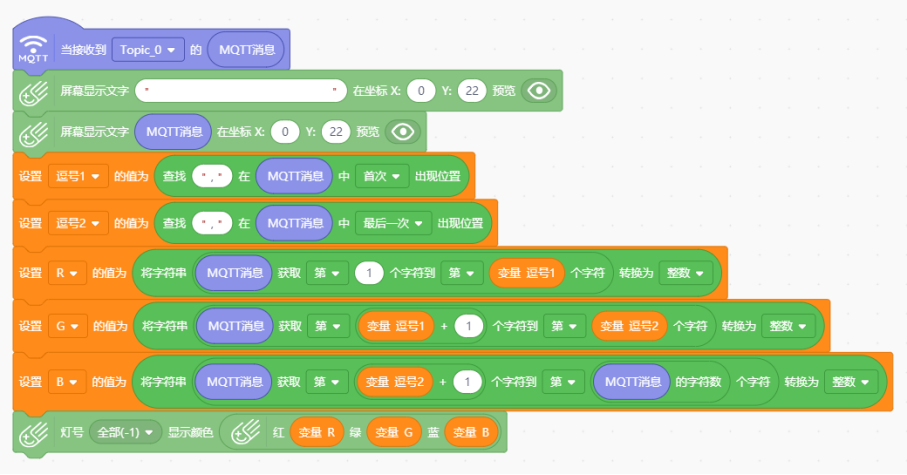

接下来按照下图修改源程序，我们需要达到的效果是的是当WIFI和MQTT连接成功后，我们拖动手机程序中R、G、B的滑动条的值，灯光颜色会随之改变。（也就是我们需要读取拖动滑动条后最终的R、G、B，并且设置它为最新的值，这样灯光颜色就可以改变了），这里我们读取MQTT消息，并通过字符串的长度截取，通过逻辑，来讲字符串中对应的值设置为R、G、B对应的值，具体如下：
5.实验效果图：

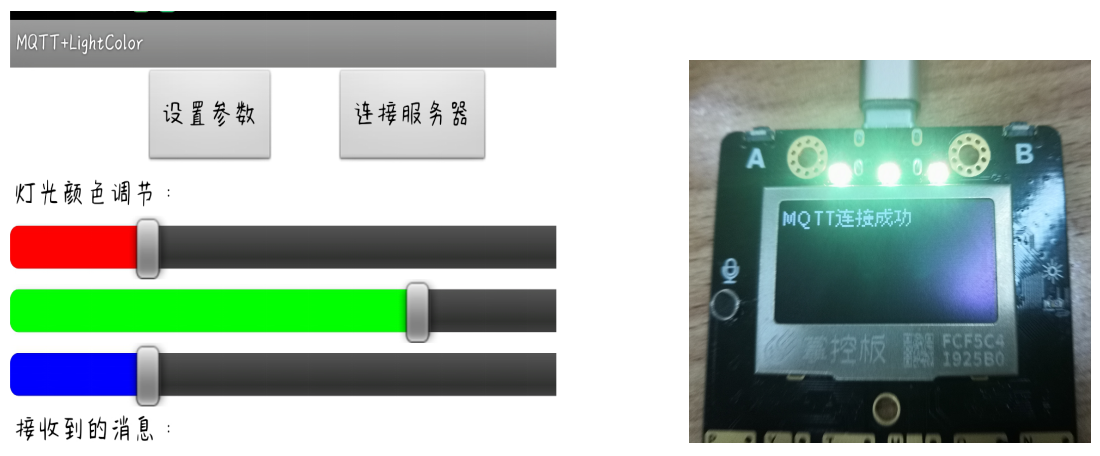

拖动手机程序的滑动条最终对应灯光显示分别如下：

五、测试/调试及实验结果分析

实验一：当上传代码完成，测试是否自动连接成功WIFI以及MQTT，若WIFI连接成功获取其IP地并显示在屏幕第一行，MQTT连接成功结果显示在第二行。待上述配置环境准备完成，接着当触摸按钮P被接通时，甲方将会发送个人姓名和学号信息到平台TOPIC1，由于乙方监听TOPIC1，因此将收到甲方所发送的消息，结果会显示在屏幕第三行。而当触摸按钮P被接通时，乙方会把个人姓名和学号消息到公众号TOPIC0，同理，甲方监听TOPIC0,收到乙方所发送的消息，结果会显示在屏幕第三行。

实验二：手机安装的程序设置好参数连接服务器，MIND+将代码上传，测试是否自动连接成功WIFI以及MQTT。连接成功后，我们滑手机程序动拖动条，既可以调节掌控板中的灯光颜色。

六、实验结论与体会

通过这次实验，我更加熟悉掌握对于MIND+软件的使用。并且学会使用利用sIoT可以在局域网上实现mqtt消息的通讯。并且学会借助sIoT可以通过手机app实现局域网内的设备操控。其中实验1的原理实现与上一个实验Easy IoT平台实现mqtt消息相似，而实验2是AppInventor结合sIoT来实现手机app控制掌控板的灯的亮度，只要配置好环境参数，并把逻辑代码顺序搞懂，并理清实验目的，也很快就能写出来。总的来说，这次实验受益匪浅，我的动手能力得到了提高，思维能力也得到了锻炼接下来，我会更加努力，把每个实验都做好。
