概述

文章目录

排他网关
- 案例：
并行网关
- 案例：
包容网关
- 案例：
事件网关
- 1. 定时事件
- - 1.1 定时器启动事件
  - - 案例

网关(gateway)用来控制流程的流向。来实现复杂的审批流程。
网关的分类包括：排他网关、并行网关、包容网关、事件网关。

排他网关

exclusive gateway也成为异域网关XORgateway。用于对流程中的决策建模。当执行到这个网关的时候，会按照所有出口顺序定义的顺序对他们进行计算。选择第一个条件计算为true的顺序流（当没有设置条件的时候，默认顺序六为true）继续流程。
注意：这里出口顺序流的含义与BPMN2.0中的一般情况不同。一般的，会选择所有计算条件为true的顺序流，并行执行。而使用排他网关时，只选择一条顺序流。当多条顺序流条件都为true的时候，仅会选择在XML中最先定义的顺序流继续执行。若没有可选的顺序流则会抛出异常。

案例：

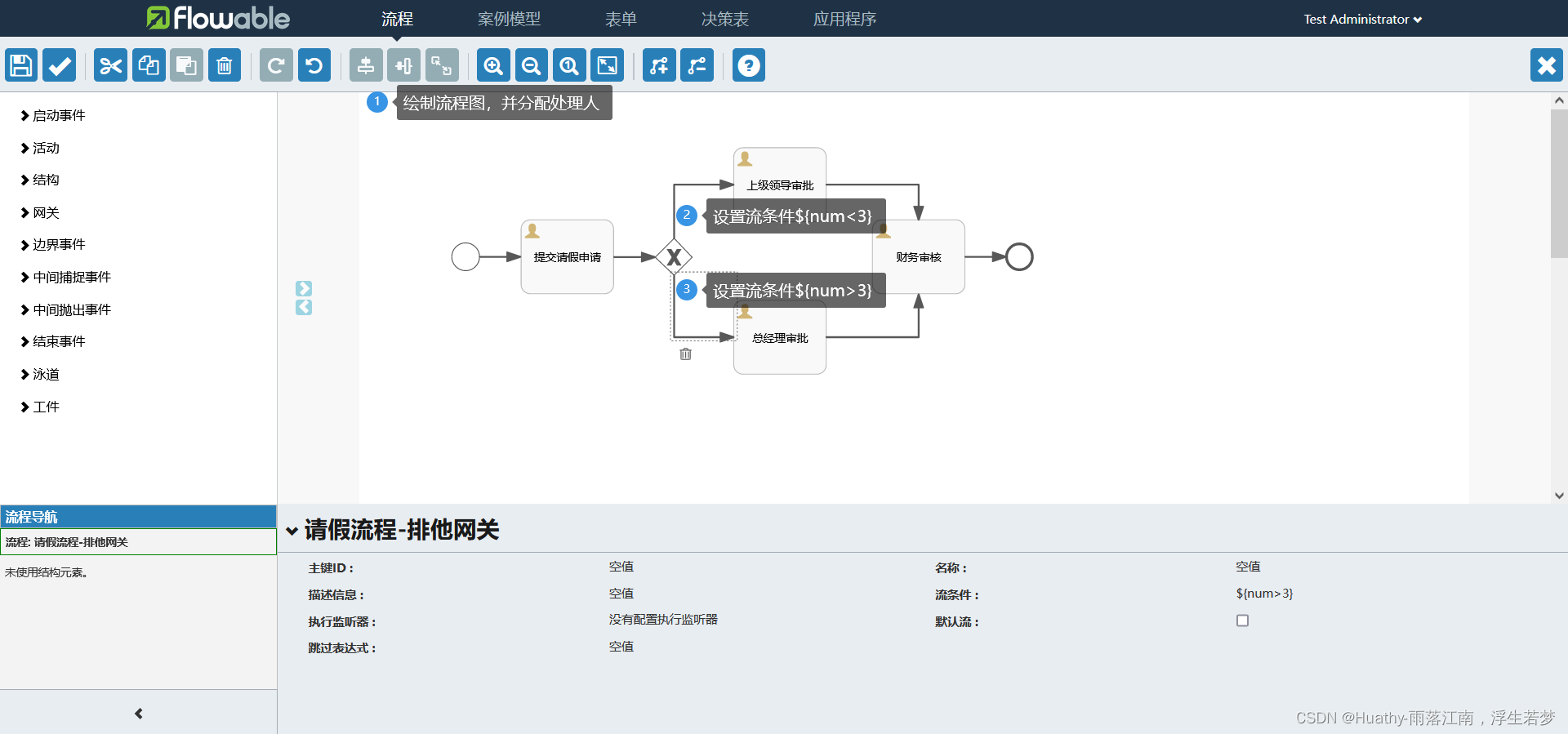

绘制排他网关流程图，并分配处理人
在这里插入图片描述部署流程、运行实例、与完成任务

package com.hx;

import org.flowable.engine.*;
import org.flowable.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.idm.api.Group;
import org.flowable.idm.api.User;
import org.flowable.task.api.Task;
import org.junit.Before;
import org.junit.Test;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * @author Huathy
 * @date 2022-05-12 23:40
 * @description 排他网关
 */
public class Test9_ExclusiveGateway {
    ProcessEngineConfiguration configuration = null;
    ProcessEngine processEngine = null;

    static String PROC_DEF_ID = "qjlc-exclusive:1:4";

    @Before
    public void before() {
        // 通过 ProcessEngineConfiguration 构建我们需要的 ProcessEngine
        configuration = new StandaloneInMemProcessEngineConfiguration();
        // 配置相关数据库连接
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("admin");
        configuration.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/flowable1?serverTimeZone=UTC&nullCatalogMeansCurrent=true");
        // 如果数据库中的表结构不存在则新建
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        processEngine = configuration.buildProcessEngine();
    }

    /**
     * 部署一个流程
     */
    @Test
    public void test_deploy() {
        // 2. 获取 RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3. 完成流程部署操作
        Deployment deploy = repositoryService.createDeployment()
                // 关联要部署的流程文件
                .addClasspathResource("请假流程-排他网关.bpmn20.xml")
                .name("请假流程-排他网关-2023")
                .deploy();  // 部署流程
        System.out.println("deploy.getId() => " + deploy.getId());
        System.out.println("deploy.getName() => " + deploy.getName());
    }

    /**
     * 运行流程实例
     */
    @Test
    public void test_run_proc() {
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 给流程定义中的UEL表达式赋值
        Map<String, Object> params = new HashMap<>();
        params.put("num", 2);
        // params.put("num", 3);
        // params.put("num", 4);
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(PROC_DEF_ID, params);
        System.out.println("processInstance.getId() = " + processInstance.getId());
    }

    /**
     * 任务完成
     */
    @Test
    public void complete_task() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery()
                .processDefinitionId(PROC_DEF_ID)
                .taskCandidateOrAssigned("xixi")
                .singleResult();
        if (task != null) {
            taskService.complete(task.getId());
            System.out.println("任务完成");
        }
    }
}

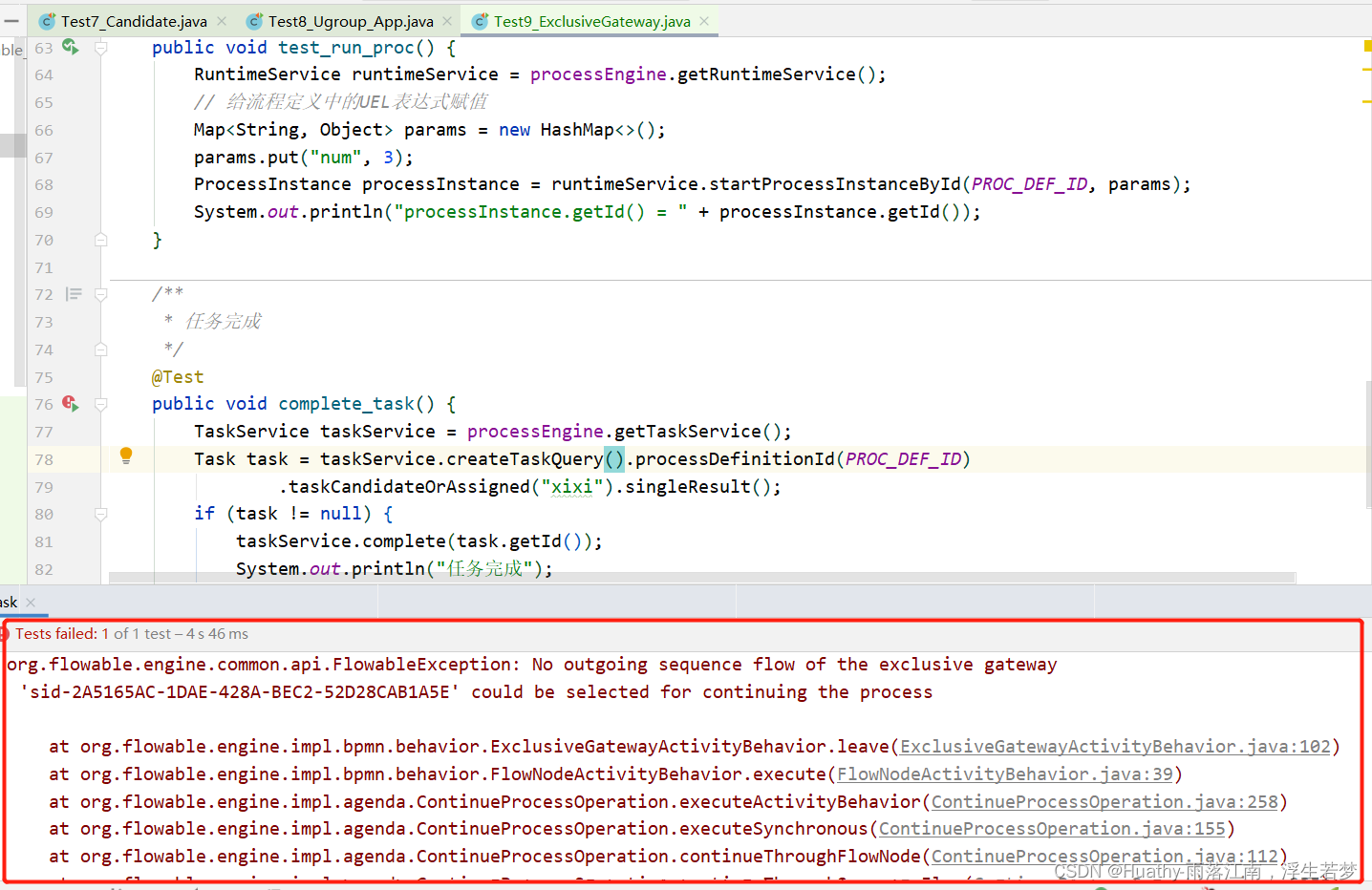

若从网关出去的线，所有条件都不满足的情况下，会抛出如下异常。
在这里插入图片描述
但是注意的是这里的任务并没有结束，还是原来的任务，我们可以重新设置流程变量:

@Test
public void test_set_variables(){
    TaskService taskService = processEngine.getTaskService();
    Task task = taskService.createTaskQuery().processDefinitionId(PROC_DEF_ID)
            .taskCandidateOrAssigned("xixi").singleResult();
    taskService.setVariable(task.getId(),"num",10);
}

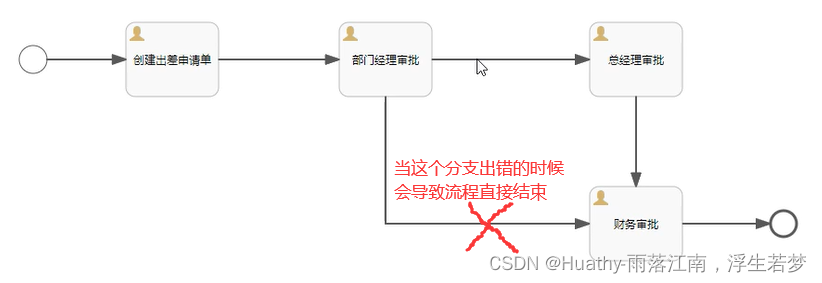

这里与之前案例中讲到的分支情况要做一个对比，其不同点在于使用网关的情况下，任务失败出现异常，该流程并未结束。而分支的情况若出现异常，则流程异常结束。这也是为什么需要排他网关的原因。在这里插入图片描述

并行网关

并行网关允许将流程拆分为多个分支，也可以将多个分支汇集到一起。并行网关的功能是基于流入流出的顺序流。

fork分支：用于任务的开始。并行后所有外出的顺序流，为每个顺序流都创建一个并发分支。
join汇聚：用于任务的汇聚。所有道道并行网关，在此处等待的进入分支，直到所有进入顺序流的分支都达到后，流程会通过汇集网关。

注意：如果同一个并行网关有多个进入和外出顺序流，他就同时具有分支和汇聚的功能。此时网关会线汇聚所有进入的顺序流，然后再切分为多个并行分支。
区别：并行网关并不会解析条件。即使顺序流中定义了条件，也会被忽略。

案例：

绘制流程图，并分配处理人。
在这里插入图片描述
当流程流转到并行网关位置的时候，在ACT_RU_TASK表和ACT_RU_EXECUTION表会新增俩条记录。一个流程可以包含多个任务和执行实例。
我们先运行完成任务的方法，完成一个经理审批，可以看到任务没有继续向下流转，而是等到所有并行任务完成后再向下流转。

package com.hx;

import org.flowable.engine.*;
import org.flowable.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.junit.Before;
import org.junit.Test;

import java.util.HashMap;
import java.util.Map;

/**
 * @author Huathy
 * @date 2022-05-12 23:40
 * @description 并行网关
 */
public class Test10_ParallelGateway {
    ProcessEngineConfiguration configuration = null;
    ProcessEngine processEngine = null;

    static String PROC_DEF_ID = "qjlc-parallel:1:20004";

    @Before
    public void before() {
        // 通过 ProcessEngineConfiguration 构建我们需要的 ProcessEngine
        configuration = new StandaloneInMemProcessEngineConfiguration();
        // 配置相关数据库连接
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("admin");
        configuration.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/flowable1?serverTimeZone=UTC&nullCatalogMeansCurrent=true");
        // 如果数据库中的表结构不存在则新建
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        processEngine = configuration.buildProcessEngine();
    }

    /**
     * 部署一个流程
     */
    @Test
    public void test_deploy() {
        // 2. 获取 RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3. 完成流程部署操作
        Deployment deploy = repositoryService.createDeployment()
                // 关联要部署的流程文件
                .addClasspathResource("请假流程-并行网关.bpmn20.xml")
                .name("请假流程-并行网关-2023")
                .deploy();  // 部署流程
        System.out.println("deploy.getId() => " + deploy.getId());
        System.out.println("deploy.getName() => " + deploy.getName());
    }

    /**
     * 运行流程实例
     */
    @Test
    public void test_run_proc() {
        RuntimeService runtimeService = processEngine.getRuntimeService();
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(PROC_DEF_ID);
        System.out.println("processInstance.getId() = " + processInstance.getId());
    }

    /**
     * 任务完成
     */
    @Test
    public void complete_task() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery().processDefinitionId(PROC_DEF_ID)
                .taskCandidateOrAssigned("whx").singleResult();
        if (task != null) {
            taskService.complete(task.getId());
            System.out.println("任务完成");
        }
    }
}

包容网关

包容网关可以看作是排他网关与并行网关的结合。并行网关也会像排他网关一样，解析定义条件。但区别是包含网关可以选择多条顺序流，这与并行网关是一样的。

分支：所有外出顺序流的条件都会被解析，结果为true的顺序流会以并行的方式继续执行，会为每个顺序流创建一个分支。
汇聚：所有并行分支达到包含网关，会进入等待状态，直到每个包含流程token的进入顺序流的分支都到达。即包含网关只等待被选中执行了的进入顺序流。这也是与并行网关的区别。

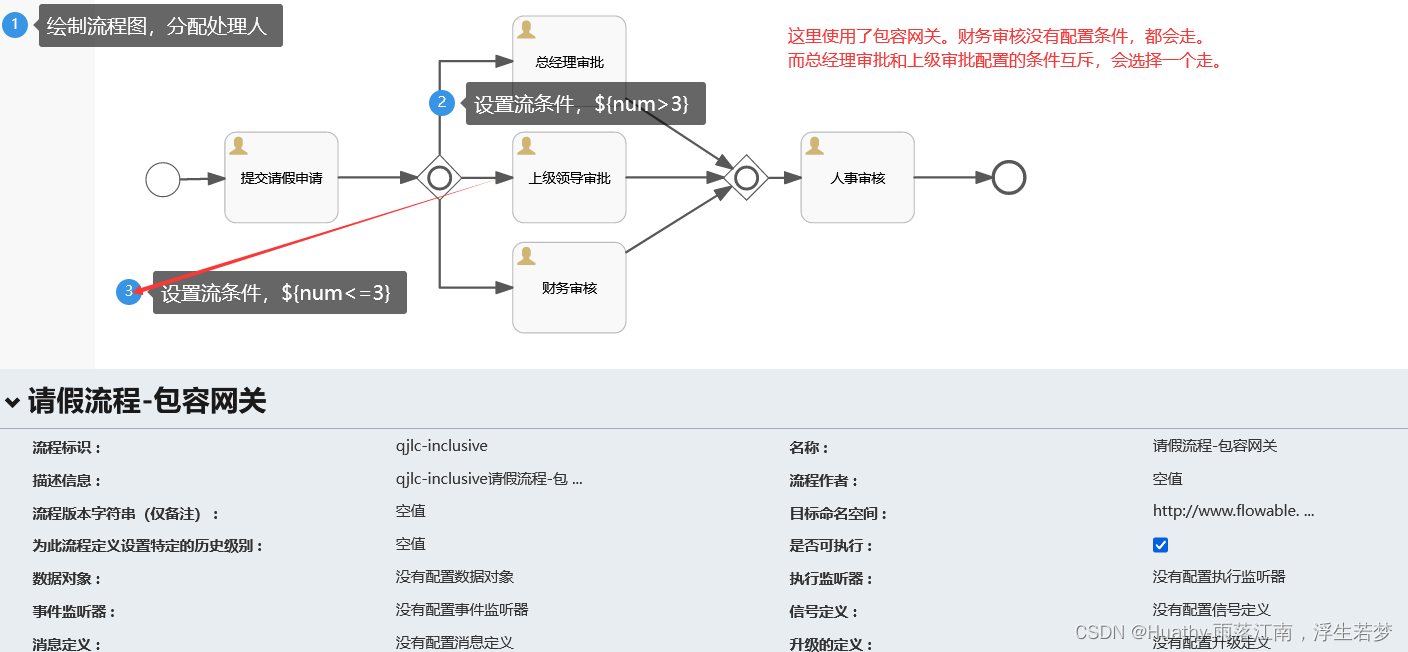

案例：

在这里插入图片描述

package com.hx;

import org.flowable.engine.*;
import org.flowable.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.junit.Before;
import org.junit.Test;

import java.util.HashMap;
import java.util.Map;

/**
 * @author Huathy
 * @date 2022-05-12 23:40
 * @description 包容网关
 */
public class Test11_InclusiveGateway {
    ProcessEngineConfiguration configuration = null;
    ProcessEngine processEngine = null;

    @Before
    public void before() {
        // 通过 ProcessEngineConfiguration 构建我们需要的 ProcessEngine
        configuration = new StandaloneInMemProcessEngineConfiguration();
        // 配置相关数据库连接
        configuration.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        configuration.setJdbcUsername("root");
        configuration.setJdbcPassword("admin");
        configuration.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/flowable1?serverTimeZone=UTC&nullCatalogMeansCurrent=true");
        // 如果数据库中的表结构不存在则新建
        configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        processEngine = configuration.buildProcessEngine();
    }

    /**
     * 部署一个流程
     */
    @Test
    public void test_deploy() {
        // 2. 获取 RepositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 3. 完成流程部署操作
        Deployment deploy = repositoryService.createDeployment()
                // 关联要部署的流程文件
                .addClasspathResource("请假流程-包容网关.bpmn20.xml")
                .name("请假流程-包容网关-2023")
                .deploy();  // 部署流程
        System.out.println("deploy.getId() => " + deploy.getId());
        System.out.println("deploy.getName() => " + deploy.getName());
    }

    static String PROC_DEF_ID = "qjlc-inclusive:1:4";

    /**
     * 运行流程实例
     */
    @Test
    public void test_run_proc() {
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 给流程定义中的UEL表达式赋值
        Map<String, Object> params = new HashMap<>();
        params.put("num", 3);
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(PROC_DEF_ID, params);
        System.out.println("processInstance.getId() = " + processInstance.getId());
    }

    /**
     * 任务完成
     */
    @Test
    public void complete_task() {
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery().processDefinitionId(PROC_DEF_ID)
                .taskCandidateOrAssigned("dy").singleResult();
        if (task != null) {
            taskService.complete(task.getId());
            System.out.println("任务完成");
        }
    }
}

事件网关

事件网关允许根据事件判断流向。网关的每个外出顺序流都要连接到一个中间事件。当流程达到一个基于事件网关，网关会进入等待状态，暂停执行。同时会为每个外出顺序流创建相对的事件订阅。
事件网关的外出顺序流和普通顺序流不同，这些顺序流不会真的执行，相反他们流程引擎去决定指定到事件网关的流程需要订阅那些事件。需要考虑以下条件：

事件网关必须有两条或以上外出顺序流
事件网关后，只能使用intermediateCatchEvent类型
连接到事件网关的中间捕获事件必须只有一个入口顺序流。

1. 定时事件

定时触发的相关事件，包括定时器启动事件、定时器捕获中间事件、定时器边界事件。

1.1 定时器启动事件

定时器启动事件在指定时间创建流程实例。在流程只需要启动一次，或者流程需要在特定的时间间隔重复启动时，都可以使用。
注意：
1. 子流程不能有定时器启动事件。
2. 定时器启动事件，在流程部署的同事就开始计时。不需要调用startProcessInstanceByXXX就会定时启动。而调用startProcessInstanceByXXX方法，会另外启动一个新的流程实例。
3. 当部署带有定时器启动事件的流程更新版本的时候，上衣版本的定时器作业会被移除。这是因为通常并不希望旧版本的流程仍然自动启动新的流程实例。定时器启动时间，用一个钟表图标的圆圈来表示。

案例

绘制流程
在配置文件中开启定时任务，默认是关闭的。

flowable:
  async-executor-activate: true

参考：Flowable BPMN 用户手册——事件篇
