MATLAB产生三角波

227 阅读 0 评论 150 点赞

我是靠谱客的博主怕孤独荷花，这篇文章主要介绍MATLAB产生三角波，现在分享给大家，希望可以做个参考。

原文地址：Simulink产生三角波的三种方法 作者：xianfa110

在这里我采用两种方法产生三角波，并做成了Simulink模块形式，以后可直接调用。

模块：

[转载]Simulink产生三角波的三种方法

参数设置：

[转载]Simulink产生三角波的三种方法

第一种方法，基于方波产生三角波。

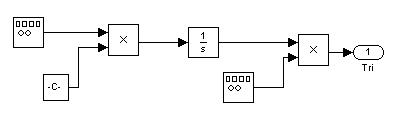

很简单，框图如下，由积分器产生带斜率的直线，由方波的周期控制三角波的周期。

[转载]Simulink产生三角波的三种方法

第二种方法，由触发方式产生三角波。

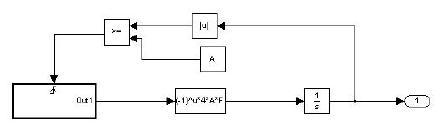

这种方法就是将积分器的输出将预定幅值相比，达到了就反向，这种方法原理上也很简单。

[转载]Simulink产生三角波的三种方法

这两种方法产生的三角波如下。

[转载]Simulink产生三角波的三种方法

很简单吧：），转载请注明:Comsim的Matlab仿真世界。

第三种方法：老杨给出的，对余弦信号取Sign之后积分。这算是目前最简的方法了。 [转载]Simulink产生三角波的三种方法，由于信号发生器里没有余弦信号，所以对正弦信号做了一次微分。

[转载]Simulink产生三角波的三种方法

不好意思，前面有点小错误，simulink的Repeating Sequence模块式可以产生任意三角波的。例如要产生上述三角波，我们只需设定（2008.12.30）：

[转载]Simulink产生三角波的三种方法
