概述

示波器CSV波形数据导入Matlab进行FFT分析

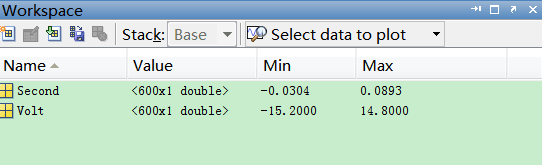

1，将CSV文件拖到workspace窗口，弹出的Import Wizard窗口中，点选“Next”，新窗口中选第二项“Create vectors from each column using column names”，点“Finish”。这时workspace 出现2个向量“Volt”和“Second”。

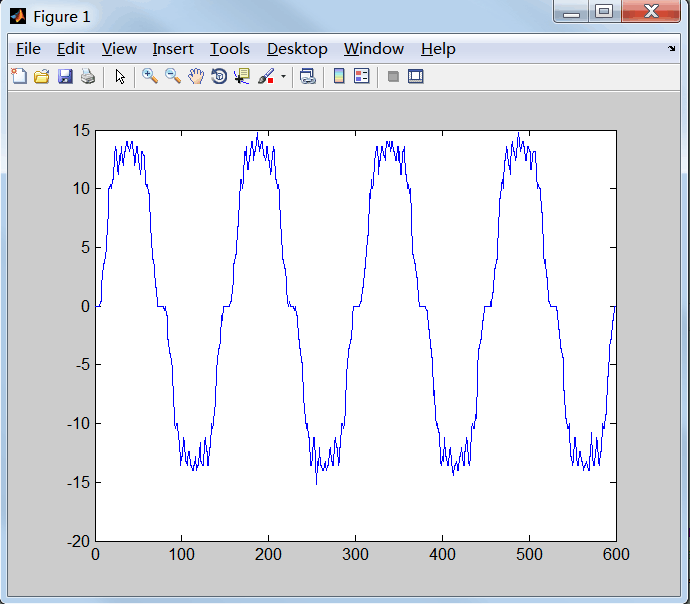

说明：若此时选中“Volt”，右上角的绘图命令变成可选，点“plot(Volt)”则出现如图：

图中横坐标600表示示波器共记录了600个点，纵坐标为示波器的屏幕显示值(未乘探头倍率)，因此问题在于改变横坐标为真实时间，改变纵坐标为真实值。结合示波器示数(可另存为图片格式备用)。

下面的步骤即是以Volt替换mdl文件生成的变量u，以便于使用mdl中的powergui的FFT 工具进行分析。注意示波器采样点数600应与真实时间对应，并取时间上的600个时间点。纵坐标表示电压幅值，要显示为真实值时，则要考虑示波器探头倍率或示波器内部是否对采样波形进行了衰减，在程序中应予以对应。

具体可将波形在示波器上保存为wfm格式，实验结束后用示波器调出波形，调速为合适波形后，保持窗口不变，分别另存为图片格式和CSV数据格式，将CSV数据导入Matlab后，plot 出来的图形与上述图片格式相对照，可知是否为真实时间与幅值。
