概述

一、概述

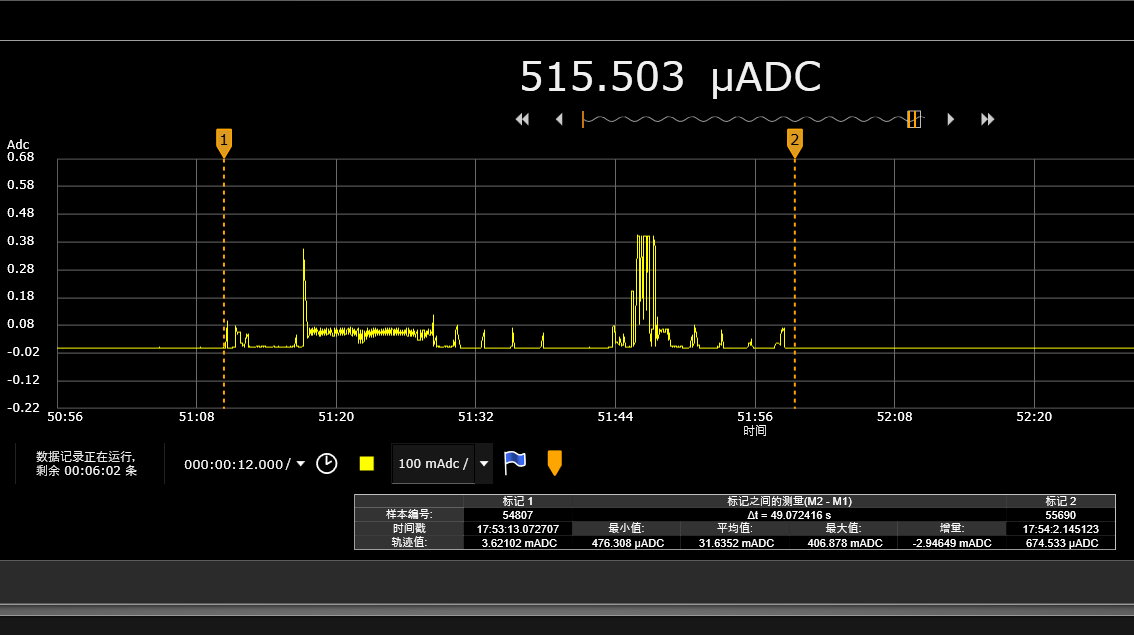

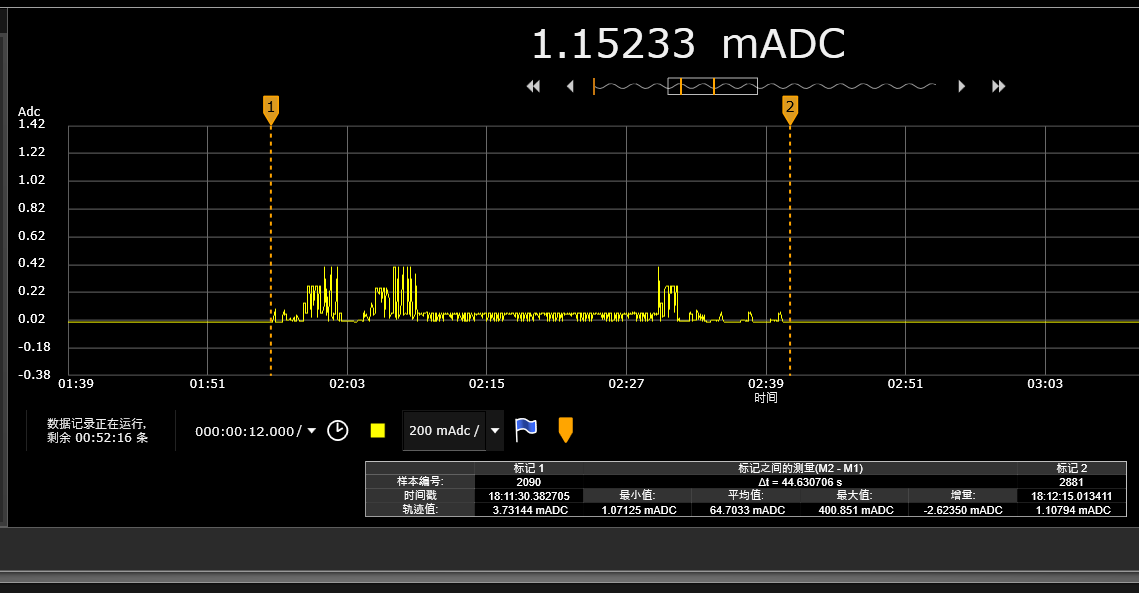

在使用BC35 NB-IOT模块和服务交互时，用电流表记录整个交互过程的电流消耗情况，发现一次数据交互，包含终端服务器数据到服务器，服务器应答终端，模块从唤醒到进入PSM，周期大概为45s，但是终端发送数据到收到服务器的应答，时长大概为15s，收到服务器应答后，模块还处于连接状态，等待核心网检测到终端不活动超时（大约20s）后才释放RRC连接，模块随后进入eDRX状态，时长由PTW的参数决定，我一般配置为10.24s，然后终端进入PSM状态，如果模块收到服务器的应答后能立即进入PSM，则能节约20s时间的大电流（2mA）消耗。

进一步查询BC35相关手册发现，可使用RAI功能。RAI为释放辅助指示，模组发送上行数据时携带 RAI 指示标志，核心网根据此指示标志来决定是否需要立即释放当前 RRC 连接状态，具体指示标志有两种：
⚫ 当前数据发送完成后，后续没有上行或下行数据，则立即释放 RRC 连接；
⚫ 当前数据发送完成后，仅有一条下行数据（如应答或对上行数据的响应），且后续没有其他上行
数据交互，则立即释放 RRC 连接。

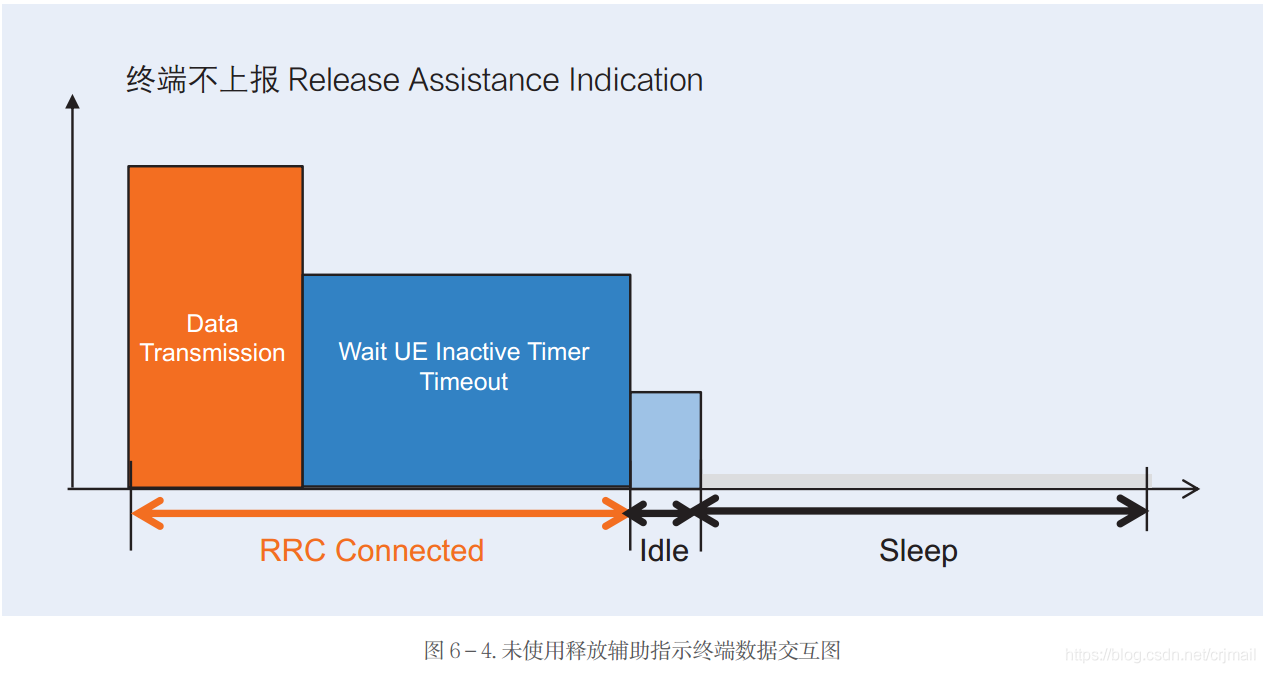

1、未使用释放辅助指示

终端在最后一次数据交互后等待 20 秒的连接态时长才可离开高功耗的连接态。

2、使用释放辅助指示

二、FLAG定义

0x200 RRC 连接释放指示：上行数据发送完成后，指示核心网立即释放连接；
0x400 RRC 连接释放指示：上行数据发送完成并收到下行数据回复后，指示核心网立即释放连接；
需要注意的是，如果服务器会对终端发送的数据做应答，那么需要使用0x400 flag，指示核心网在终端收到下行数据时释放RRC连接；如果这种情况使用0x200 flasg，那么终端发送上行数据后，核心网会根据RAI指示立即释放RRC连接，终端进入eDRX状态，此时终端还能接收下行数据，在PTW时间内，终端收到下行数据，终端会再次进入连接状态，直到核心网检测到终端不活动超时（大约20s）后才释放RRC连接，终端才能进入eDRX状态，然后进入PSM。
如果服务器不会对终端发送的数据做应答，那么需要使用0x200 flag。
