概述

首先，感谢某立创平台的开源支持及免费硬件PCB支持，废话不多说直接上硬件开源链接；希望平台能够开放该链接！！！

RYK_OPEN_20220212 - 立创EDA开源硬件平台立创EDA开源硬件平台，开源广场汇集了多种类型的电路设计工程，快速实现资源共享！https://oshwhub.com/codefarmer/ryk_open_20220212 我在该平台开源了硬件设计的所有资料，包括：

1、电路原理图；

2、PCB版图；

3、BOM资料；

4、整体项目的延时视频等；

下面是我的演示视频的链接，

希望朋友们多多支持。

该项目包括小程序开发，服务器开发，物联网中台开发，4G模组开发，单片机程序开发，电路图设计，元器件选型及焊接，系统整体调试等。（吃完软饭吃硬饭。难啊！！！）

一、硬件设计

硬件作为系统实施的核心，涉及到硬件设计及Air724UG模组程序开发，

硬件部分包含Air724UG模组核心板，

功能包括：4G 模组核心板，4G、5V供电、锂电池充电、锂电池供电SI网络指示灯等。

硬件部分包含Air724UG 测控底板

功能包括：如意控测控底板，光耦隔离继电器、传感器、LED灯、温度传感器、ADC采集用电位器等。

电路图

PCB版图

核心板

底板

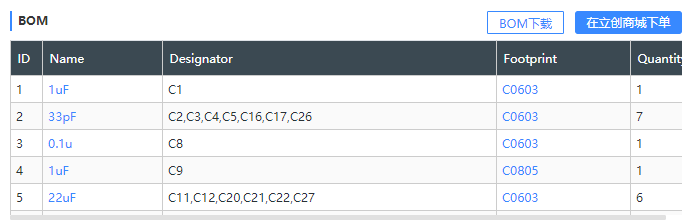

BOM表
