概述
首先参考网上的一些资料，给出UART驱动的整体描述与框架，
在 linux 系统中，tty 表示各种终端。终端通常都跟硬件相对应。比如对应于输入设备键盘 鼠标，输出设备显示器的控制终端和串口终端。
最上面的用户空间会有很多对底层硬件的操作，像 read，write 等。用户空间主要是通过设 备文件同 tty_core 交互，tty_core 根据用空间操作的类型再选择跟 line discipline 和 tty_driver 也就是 serial_core 交互，例如设置硬件的 ioctl 指令就直接交给 serial_core 处理。 Read 和 write 操作就会交给 line discipline 处理。Line discipline 是线路规程 的意思。正如它的名字一样，它表示的是这条终端”线程”的输入与输出规范设置，主要用 来进行输入/输出数据的预处理。处理之后，就会将数据交给 serial_core。
一个 uart_driver 通常会注册一段设备号.即在用户空间会看到 uart_driver 对应有多个设 备节点。例如:/dev/ttyMT0 /dev/ttyMT1 每个设备节点是对应一个具体硬件的,这样就可 做到对多个硬件设备的统一管理，而每个设备文件应该对应一个 uart_port，也就是 说:uart_device 要和多个 uart_port 关系起来。并且每个 uart_port 对应一个 circ_buf（用来接收数据）,所以 uart_port 必须要和这个缓存区关系起来。
MTK uart 驱动，源文件路径 Mediatek/kernel/drivers/uart/uart.c
第 2238 行，调用 mtk_uart_sysfs 函数，其定义如下：
该函数初始化 mtk_uart_sysobj 结构体，主要调用 kobject_init_and_add 函数完成对 kobject 的初始化，建立 kobject 的层次结构，并将 kobject 添加到 sysfs 文件系统中。具 体实现请参考 http://blog.csdn.net/liuhaoyutz/article/details/12993931。

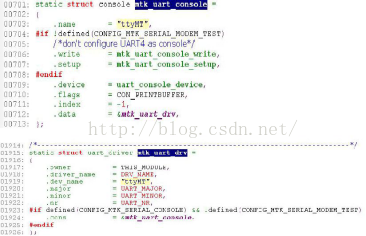

回到 mtk_uart_init 函数，第 2241 行调用 uart_register_driver 函数注册 mtk_uart_drv。mtk_uart_drv 结构如下：
uart_register_driver 函数定义在 kernel/drivers/tty/serial/serial_core.c 文件中，
第 2244行，uart驱动与tty_driver关联起来。
第 2254 行，设置 uart 的初始波特率。
第 2257 行，将 tty_driver 的操作集统一设为了 uart_ops.这样就使得从用户空间下来的操作可以找到正确的 serial_core 的操作函数。Uart_ops 如下：
第 2267 行，uart_port_ops 结构体如下：

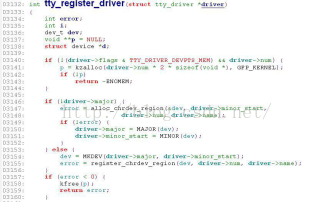

第 2272 行，调用 tty_register_driver 函数，其所在文件为 kernel/drivers/tty/tty_io.c。
第 3154 行，MKDEV 宏定义在 include/linux/kdev_t.h 头文件，#define MKDEV(ma,mi) (((ma)<< MINORBITS) | (mi)) 作用是将主设备号和次设备号转换成 dev_t 类型。
第 3155 行，register_chrdev_region 为一个字符驱动获取一个或多个设备编号。

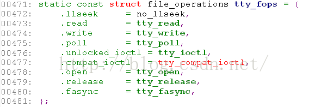

第 3170行，cdev_init函数initialize a cdev structure，tty_fops结构体如下：
第 3172行，调用 cdev_add() 函数，将cdev添加到系统中去。
第 3185行至3193行，因normal->flags = TTY_DRIVER_REAL_RAW | TTY_DRIVER_DYNAMIC_DEV; 故没有调用tty_register_device来创建ttyMT0~ttyMT3设备。
第 3194行，调用proc_tty_register_driver创建/proc/tty/driver/mtk-uart文件。其driver->ops->proc_fops 为uart_ops结构体中的uart_proc_fops函数。
回到 uart_register_driver函数，第2276 行调用 put_tty_driver 函数，当注册失败时，判断引用计数注销驱动。

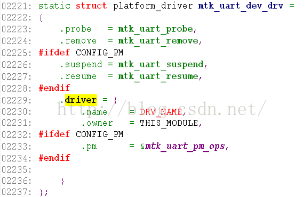

回到 mtk_uart_init 函数，第 2245 行调用 platform_driver_register 函数注册 mtk_uart_dev_drv。
第2223行，mtk_uart_probe函数如下：

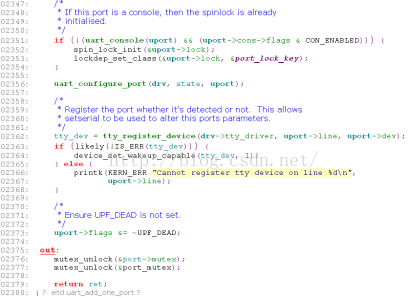

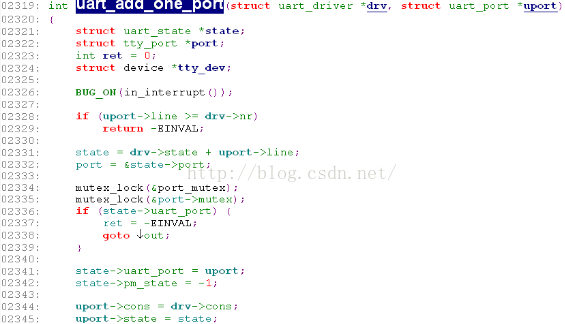

第2356行，调用uart_configure_port函数进行端口配置。
第2362行，调用tty_register_device创建ttyMT0~ttyMT3设备。
Mtk-uart平台设备：
Mediatek/platform/mt8127/kernel/core/include/mach/Devs.h
mediatek/platform/mt8127/kernel/core/Mt_devs.c

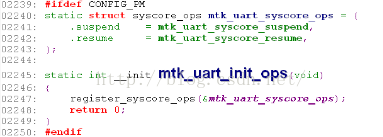

回到 mtk_uart_init 函数，第 2275 行调用 mtk_uart_init_ops 函数。
回到 mtk_uart_init 函数，第 2277 行调用 mtk_uart_init_debug_spinlock 函数。
整个驱动加载完成后，驱动数据之间的总体关系如下：
kernel/drivers/tty/tty_io.c
tty_open函数：
第1920行retval = tty_alloc_file(filp);//动态分配tty_file_private内存
第1931行tty_open_current_tty(device, filp);//获取当前进程的控制终端
详细查看http://blog.csdn.net/mirkerson/article/details/38107927
第1936行tty_lookup_driver(device, filp, &noctty, &index);//根据device名字，查找驱动并且返回device index。
第1943行tty_driver_lookup_tty(driver, inode, index);//查找tty指针，从uart驱动流程代码看，仅仅是分配指针空间，并没有赋值，即返回的tty为空指针。具体见tty_register_driver函数的3162行。

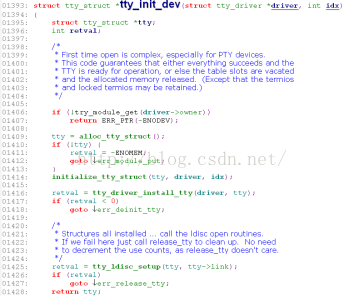

第1955行，调用tty_init_dev函数初始tty设备
第1409行，分配tty_struct。
第1414行，调用initialize_tty_struct函数对tty_struct进行初始化。
第2946行，调用tty_ldisc_init函数，
第977行调用tty_ldisc_get函数，获取tty_ldisc_N_TTY(n_tty.c).
具体流程如下 ：kernel/init/main.c: start_kernel ----> tty_io.c: console_init ----> tty_ldisc.c: tty_ldisc_begin
回到tty_ldisc_init函数，第980行调用tty_ldisc_assign将ld赋值给tty->ldisc。
回到tty_init_dev函数，第1416行调用tty_driver_install_tty函数。
因driver->ops->install为空，即调用tty_standard_install函数。
第1289行将新创建的tty赋值给driver->ttys[tty->index]。

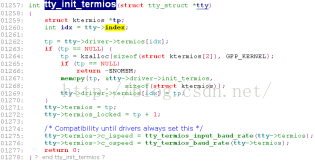

第1283行调用tty_init_termios，
第1267行将init_termios赋值给tp，
第1275、1276行，调用tty_termios_input_baud_rate及tty_termios_baud_rate函数赋值输入输出波特率。
回到tty_init_dev函数，第1425行，调用tty_ldisc_setup函数打开线路规程。具体会调用到tty_ldisc_N_TTY.open函数。

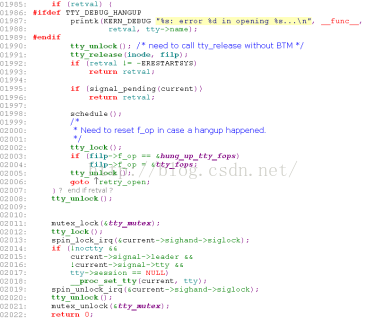

回到tty_open函数。第1966行调用tty_add_file将tty与file关联。
第1976行，调用tty->ops->open(tty, filp);即uart_ops.open
uart_port的初始化(uart.c):
对mtk_uarts结构体成员变量进行初始化。

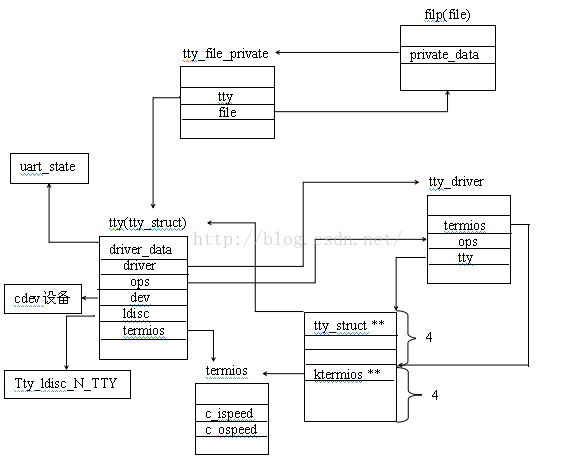

执行tty_open后，结构图如下：
用户层操作入口为cdev->ops = tty_fops, 在执行tty_open后，会调用mtk_uart_startup函数建立中断机制，
request_irq(port->irq, (irq_handler_t)mtk_uart_irq, IRQF_LEVEL_TRIGGER_POLARITY, DRV_NAME, uart);
与硬件中直接打交道的接口为mtk_uart_ops.
