3dmax 2011 高级建模方式NURBS

NURBS为3ds max中的高级建模方式，适合于创建光滑曲面，相对于面片建模，该建模方法受到的限制更少，也更易于控制。在本实例中，将指导读者创建一个苹果模型，实例主要使用了NURBS工具箱中的工具来创建和编辑模型，NURBS工具箱为一个NURBS工具集合，使用该工具箱，能够快速创建与编辑NURBS模型。本实例使用了几种常用的NURBS编辑工具来完成模型的创建，通过本实例，可以使读者了解NURBS的基础创建和编辑工具以及NURBS建模流程。由于模型随机性较强，所以在素材中准备了完成的模型，各位网友可以在建模时进行参考。

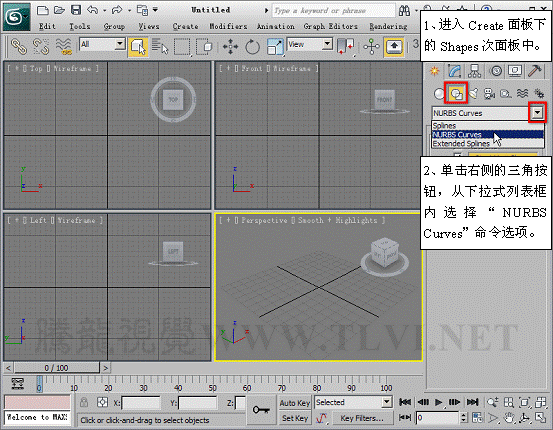

（1）运行3ds max 2011，进入Create面板下的Shapes次面板，在该面板下的下拉式选项栏内选择NURBS Curves选项。

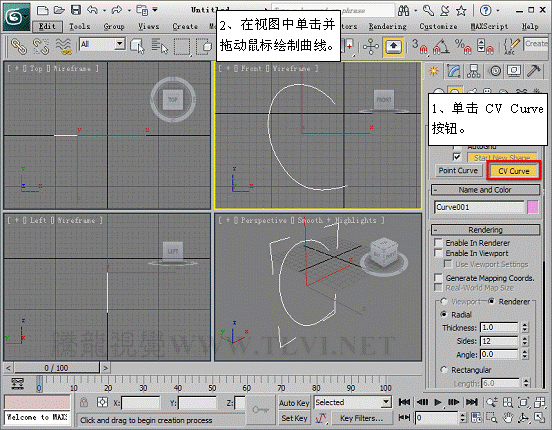

（2）在Object Type卷展栏内单击CV Curve按钮，然后在Front视图中创建苹果剖面曲线。

提示：NURBS曲线有两种控制方法，分别为Point顶点和CV顶点，Point顶点与曲线紧密相连，并对曲线的曲率作相应的调整。调整Point顶点时，面或曲线直接被其带动，Point顶点能使曲线或曲面穿过空间中的某一点；CV顶点和CV曲线保持一定的距离，CV顶点将根据CV权重值来影响曲线。

（3）在Front视图中编辑曲线外形。

（4）退出Curve CV子对象层，并打开NURBS对话框。

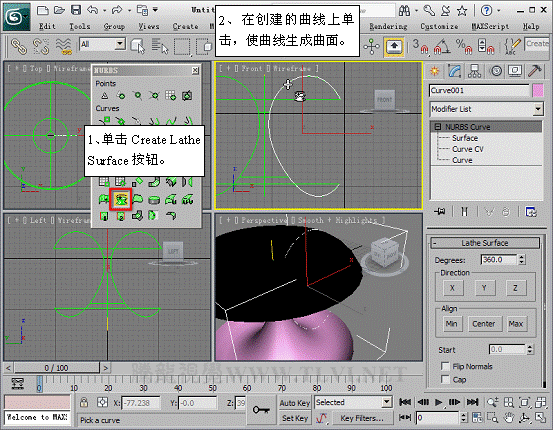

（5）在NURBS对话框内单击Create Lathe Surface按钮，然后单击视图中的曲线，使曲线生成曲面。

提示：Create Lathe Surface工具通过曲线子对象车削生成面。这与使用Lathe修改器创建的曲面类似。

（6）更改曲面的形态。

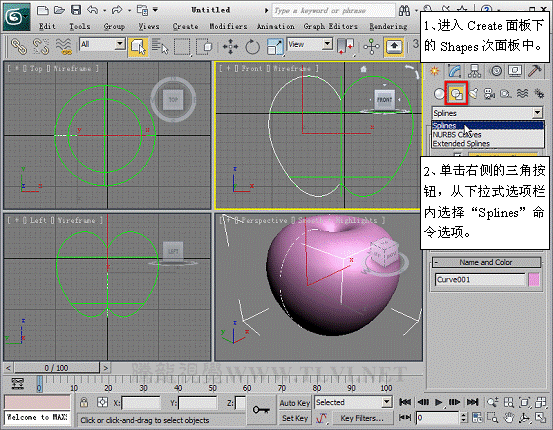

（7）关闭NURBS对话框，进入Create面板下的Shapes次面板，在该面板下的下拉式选项栏内选择Splines选项。

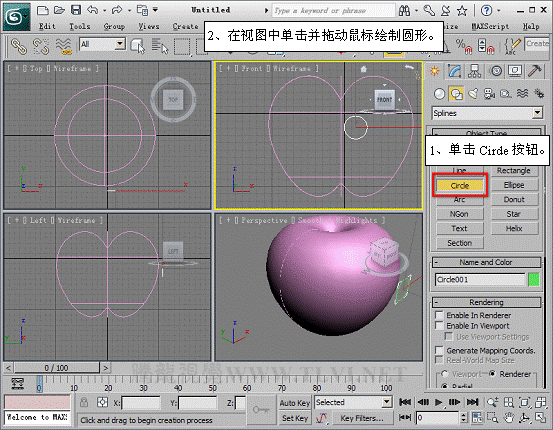

（8）在Object Type卷展栏内单击Cirde按钮，然后在Front视图中创建一个圆形。

（9）选择NURBS对象，并将其与新创建的圆形合并。

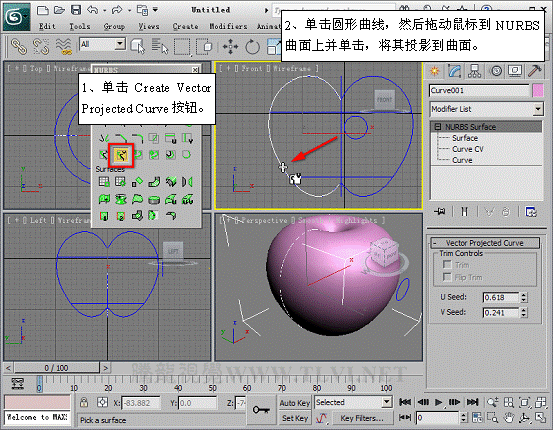

（10）打开NURBS对话框，并将圆形曲线投影到NURBS曲面上。

提示：Create Vector Projected Curve工具依赖于曲面，从原始曲线投影到曲面生成新的曲线，Create Vector Projected Curve工具对方向有很高的要求，在不同的视图操作，会出现不同的投影效果，所以本步骤必须在Front视图操作。

（11）将曲面剪切。
