arm汇编指令之数据块传输（LDM,STM）

数据块传输指令用于加载（LDM）或者存储（STM）当前有效寄存器的任意子集。
它们支持所有可能的堆栈模式，维持空或者满的堆栈，此堆栈可以向上或者向下，在保存或者恢复内容，
移动主存储器的大数据块是非常有效的。

1，指令格式：

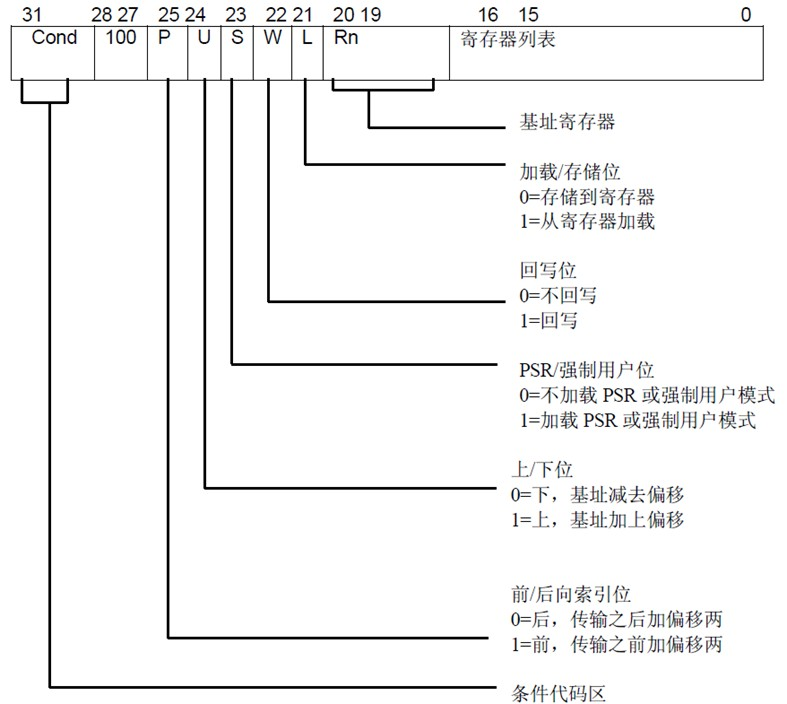

<LDM|STM>{cond}<FD|ED|FA|EA|IA|IB|DA|DB>     Rn{!},    <Rlist>{^}
    *{cond}         条件代码
    *<FD|ED|FA|EA|IA|IB|DA|DB> 指令类型
    *Rn             基址寄存器，其 不可以为R15
    *<Rlist>        寄存器列表，寄存器范围包含在{}（比如{R0,R2-R7,R10}），其 可以是R0~R15的任意组合。
                            由于R15是pc，对其操作可能会造成程序跳转， R15在最后一个被传输。
                            序号低的寄存器对应于存储器的低地址，不考虑{...}中的次序
    *{!}             为可选后缀，<bit 21,W>
            若选用该后缀，表示请求回写（W=1），则当数据传送完毕之后，将 最后的地址写入到基址寄存器（Rn）中，
            否则，W=0。表示请求不写回， 基址寄存器的内容不改变。
    *{^}            为可选后缀，<bit 22,S>
            当指令为LDM且寄存器列表中包含R15，选用该后缀时表示：除了正常的数据传送外，还将 SPSR复制到CPSR中。
            同时，该后缀还表示传入或传出的是 用户模式下的寄存器，而不是当前模式下的寄存器。

2，指令类型：




    当LDM/STM没有被用于堆栈，而只是简单地表示地址前向增加，后向增加，前向减少，后向减少时，由IA,IB,DA,DB控制。
        IA    ---->    Increment    After     每次传送后地址加4
        IB    ---->    Increment    Before     每次传送前地址加4
        DA    ---->    Decrement    After     每次传送后地址减4
        DB    ---->    Decrement    Before     每次传送前地址减4

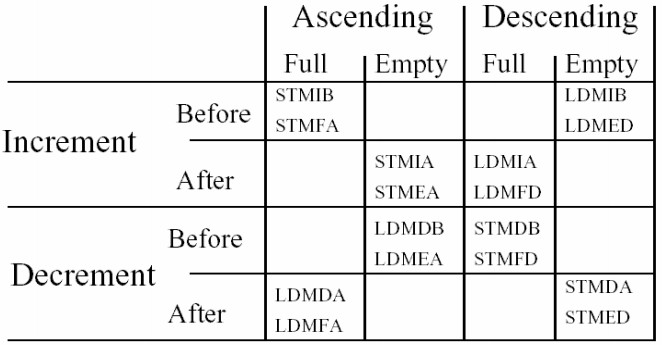

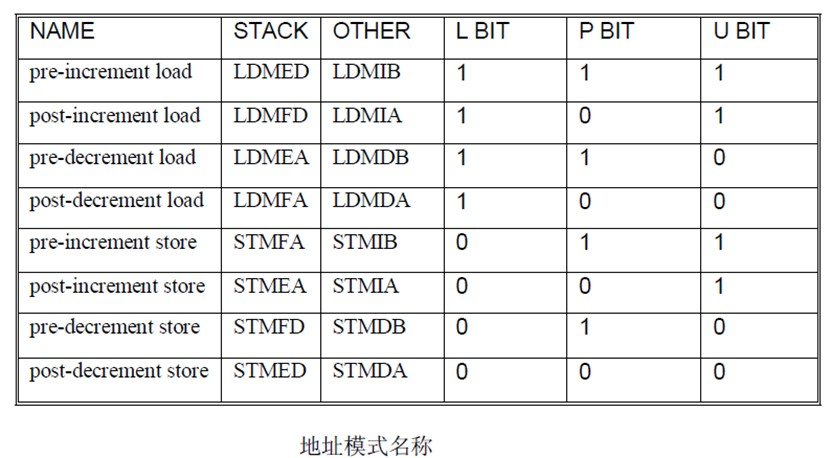

     堆栈请求格式，FD,ED,FA,EA定义了前/后向索引和上/下位，F,E表示堆栈满或者空。
    A 和D 定义堆栈是递增还是递减，如果递增，STM将向上，LDM向下，如果递减，则相反。
        FA    ---->    Full    Ascending         满递增堆栈
        FD    ---->    Full    Descending         满递减堆栈
        EA    ---->    Empty    Ascending     空递增堆栈
        ED    ---->    Empty    Descending     空递减堆栈

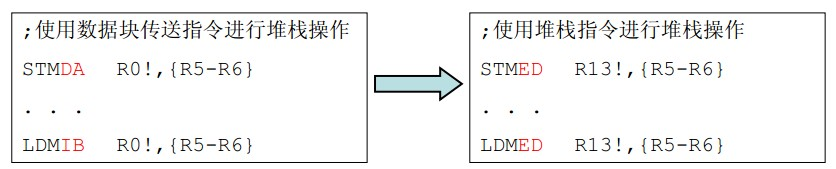

        示例：


        两段代码的执行结果是一样的，但是使用堆栈指令的压栈和出栈操作编程很简单（只有前后一致即可），

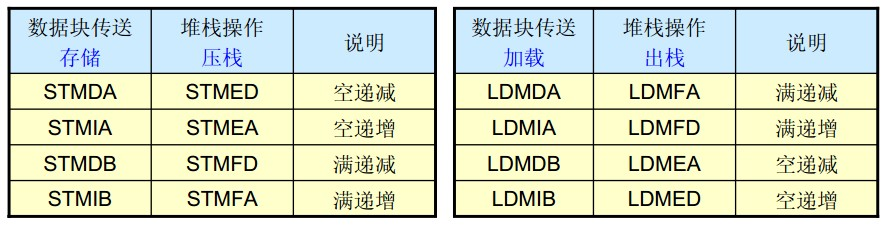

        而使用数据块指令进行压栈和出栈操作则需要考虑空与满，加与减对应的问题。



3，指令详解：
    （1）IA
            STMIA R0!,{R1,R2, R3,R14}
                    先传后增,寄存器→RAM

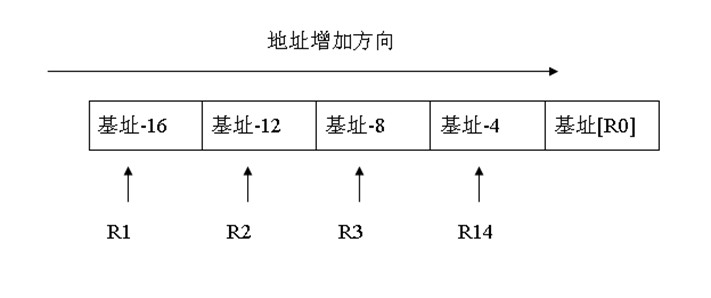

                    效果图:







    （2）IB
            STMIB R0!,{R1,R2, R3,R14}
                    先增后传,寄存器→RAM
                    效果图:




    （3）DA
            STMDA R0!,{R1,R2, R3,R14}
                    先传后减, 寄存器→ RAM

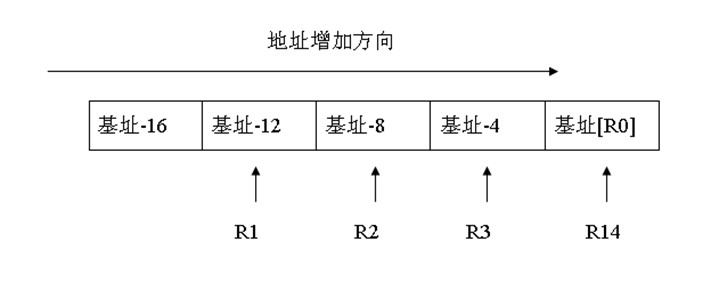

                    效果图:



             LDMDA R0!,{R1,R2, R3,R14}
                    先传后减, RAM → 寄存器

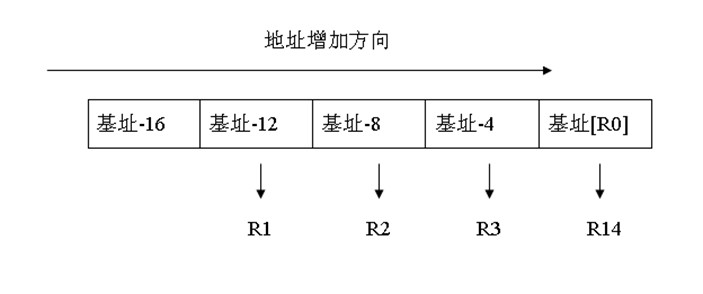

                    效果图:



    （4）DB

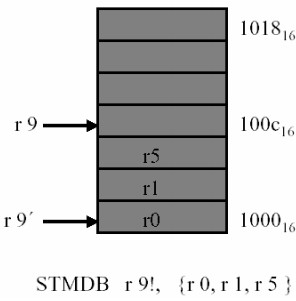

            STMDB R0!,{R1,R2, R3,R14}
                    先减后传,寄存器→ RAM
                    效果图:



             LDMDB R0!,{R1,R2, R3,R14}
                    先减后传, RAM → 寄存器
                    效果图:

    （5）FA
            STMFA SP!,{R0,R1,R2,R14}
                    满递增入栈,R13为基址地址

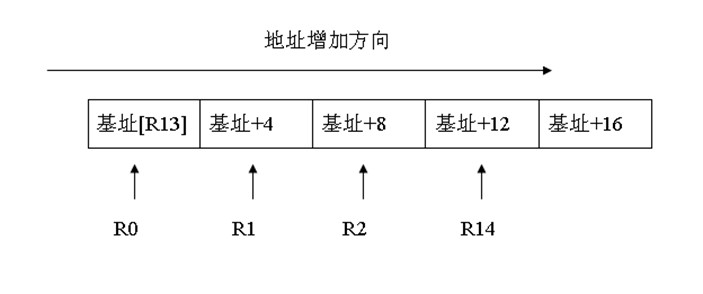

                    效果图:

             LDMFA SP!,{R0,R1,R2,R14}
                    满递增出栈,R13为基址地址

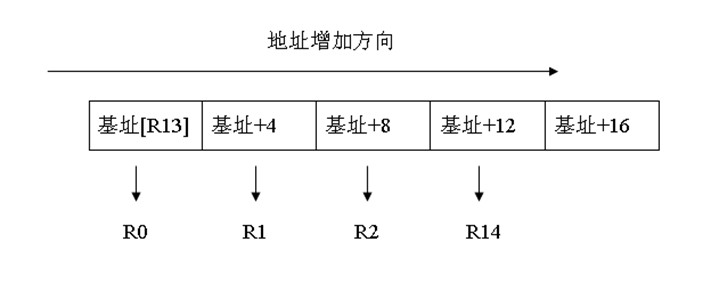

                    效果图:

    （6）FD
             STMFD SP!,{R0,R1,R2,R14}
                    满递减入栈,R13为基址地址

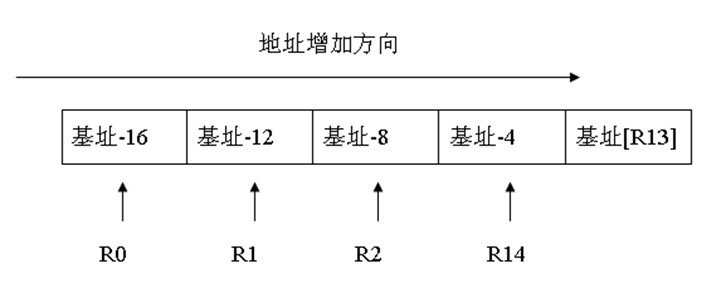

                    效果图:

             LDMFD SP!,{R0,R1,R2,R14}
                    满递减出栈,R13为基址地址

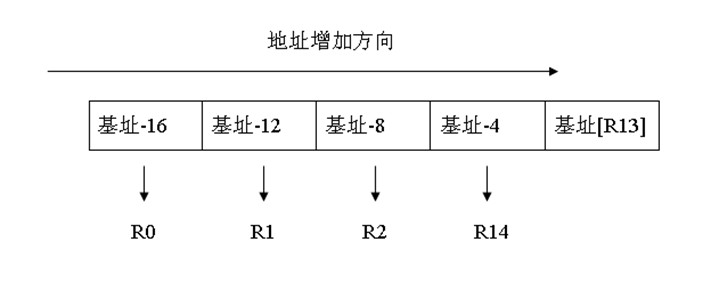

                    效果图:

    （7）EA
            STMEA SP!,{R0,R1,R2,R14}
                    空递增入栈,R13为基址地址
                    效果图:

             LDMEA SP!,{R0,R1,R2,R14}
                    空递增出栈,R13为基址地址
                    效果图:

    （8）ED
             STMED SP!,{R0,R1,R2,R14}
                    空递减入栈,R13为基址地址

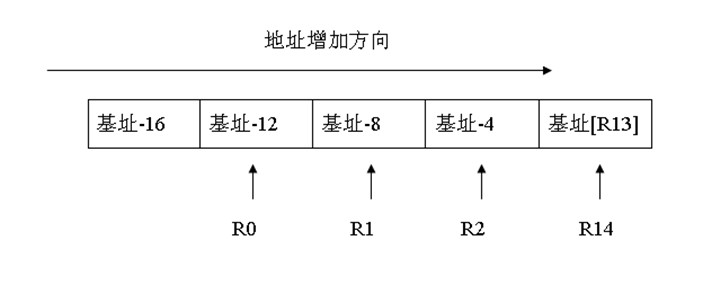

                    效果图:

            LDMED SP!,{R0,R1,R2,R14}
                    空递减出栈,R13为基址地址

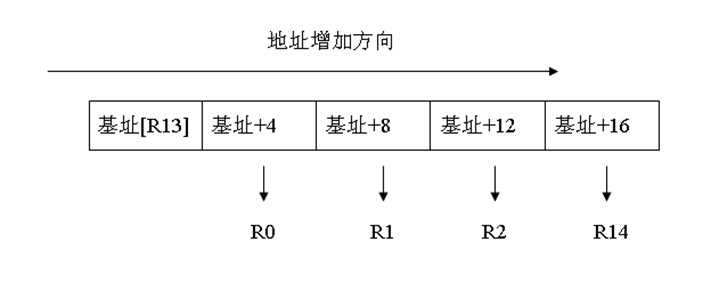

                    效果图:
