8086CPU指令系统——数据传送类指令

数据传送（Data Transfer）类指令是指令系统中用的最多的一类指令，也是条数最多的一类指令，常用于将原始数据、中间运算结果、最终结果及其它信息在CPU（中央处理器）的寄存器和存储器之间进行传送。

数据传输指令分类

指令格式

一、通用数据传送指令 MOV

通用数据传送指令（General Purpose Transfer）是所有指令中最基本、最重要的一类，在实际应用程序中，它的使用率也是最高的。
指令格式：MOV dst,src
执行操作：(dst) <—— (src)
标志位：不影响
该指令把源操作数 src 传送给目的操作数 dst，指令执行后源操作数不变，目的操作数被源操作数所替换。传送指令每次可以传送一字节或一个字，它可以实现 CPU 的内部寄存器之间的数据传送、寄存器和内存之间的的数据传送，还可以将立即数送给内存单元或 CPU 内部的寄存器。

MOV 指令的搭配共有 7 种方式（书上）

MOV reg, data/reg/segreg/mem
MOV segreg, reg
MOV mem, reg/data

MOV 指令的搭配共有 9 种方式（讲解）

（1）从累加器到存储器
MOV  [1234H]，AX
（2）从存储器到累加器
MOV  AX，[1234H]
MOV AX，ES：[BX][SI]
（3）从存储器或寄存器送段寄存器
MOV  DS，DX
MOV  ES，SS：[BX]
注意：CS不作目的操作数！
（4）从段寄存器送存储器或寄存器
MOV  BX，ES
MOV  AX，CS
（5）从寄存器送寄存器
MOV  AX，BX
MOV  DI，DX
注意：两个寄存器之间传输数据必须宽度相同！
（6）从寄存器送存储器
MOV  [SI]，DI
MOV  ES：[BP][SI]，DX
（7）从存储器送寄存器
MOV  DX，ES：[BX][SI]
MOV  CX，[BX]
（8）立即数送寄存器
MOV  DX，2847
MOV  BX，OFFSET  TABLE
（9）立即数送存储器
MOV  BYTE PTR MEM，30H
注意：
立即数送存储器时，必须说明存储器的操作类型。
可以用BYTE PTR或WORD PTR说明是字节操作还是字操作。

注意：

1. 立即数只能作为源操作数，不能作为目的操作数。
2. 立即数不能直接传送到段寄存器，但可以通过通用寄存器传送。
3. MOV 指令的两个操作类型必须相同，即两个操作数的位数相同。
4. CPU 中的寄存器除 IP 外，都可以通过 MOV 指令访问。
5. CS 只能作为源操作数，不能直接作为目的操作数。
6. 段寄存器之间不能直接传送数据，两个内存单元之间不能直接传送。

二、交换指令 XCHG

指令格式：XCHG dst, src
执行操作：(dst)<——>(src)
标志位：不影响
该指令把源操作数和目的操作数进行交换。该指令可以实现字节交换，也可以实现子交换，可以实现数据在 CPU 的内部寄存器之间进行交换，也可以实现数据在CPU内部寄存器和存储单元之间进行交换。
XCHG格式：

XCHG reg, reg/mem
XCHG mem, reg

例如：

XCHG   AX，BX
XCHG   AL，BH
XCHG   BX，[1000H]
XCHG   [2100H]，DH
XCHG   SI，AX

注意：

1. 源操作数与目的操作数不能同时为内容单元。
2. 不能使用 CS、IP 作为操作数。
3. XCHG 指令不影响标志位。

三、堆操作指令 PUSH 和 POP

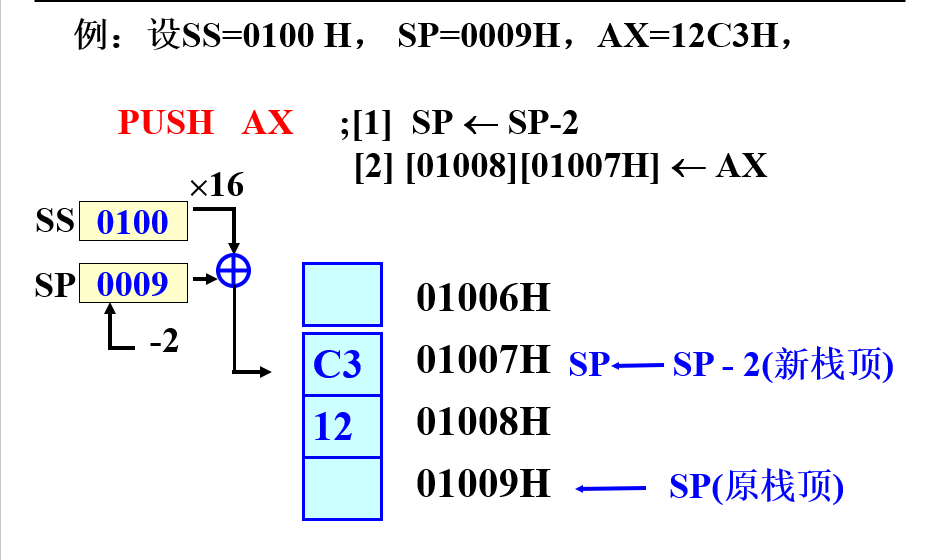

１、入栈指令 PUSH
指令格式：PUSH src
执行操作：(SP)<——(SP)-2; ((SP))<——(src)_L; ((SP)+1)<——(src)_H
标志位：不影响
该指令首先使SP的内容减2，再将 src 推入堆栈。src可以为16位寄存器数或16位存储器数。
入栈指令格式：

PUSH mem16/reg16/segreg

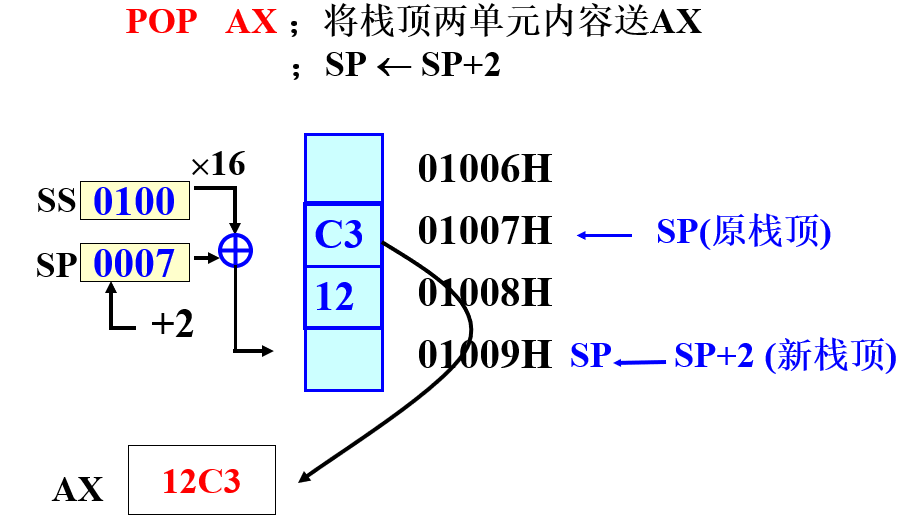

２、出栈指令 POP
指令格式：POP dst
执行操作：(dst)_L<——((SP)); (dst)_H<——((SP)+1); (SP)<——(SP)+2
标志位：不影响
该指令首先使栈顶内容弹出到目的操作数 dst，再使SP的内容加2。dst 可以为16位寄存器数或16位存储器数。
出栈指令格式：

POP mem16/reg16/segreg

注意：

1. 8086的堆栈操作都是字（16位）操作。
2. 堆栈指令的操作数只能是存储器和寄存器操作数，而不能是立即数。
3. 堆栈指令中堆栈指针SP是隐藏的操作数。
4. 入栈时“先减后压”（SP先减2，再压入操作数），出栈时“先弹后加”（弹出操作数，SP加2）。
5. CS寄存器可以入栈PUSH，但是不能出栈POP。因为POP　CS会改变代码段寄存器CS的内容。

四、累加器专用传送指令XLAT、IN、OUT

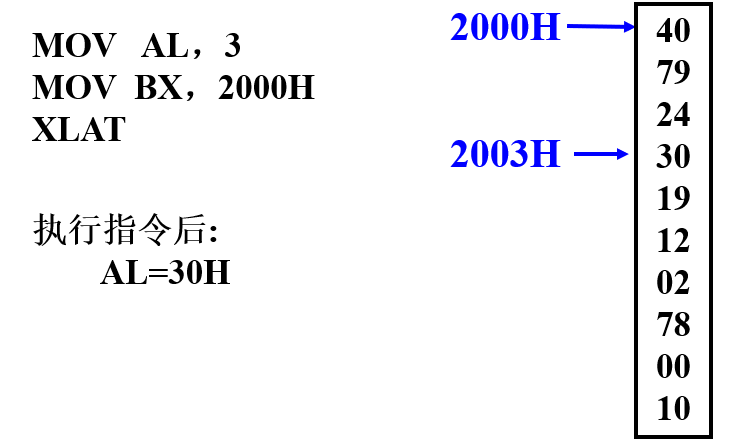

1、XLAT（换码指令、查表指令）
指令格式：XLAT
执行操作：（AL）<——((BX)+(AL))
标志位：不影响
该指令通过 AL 和 BX 寄存器进行表格查找，即将累加器 AL 中的一字节转换为内存表格中的数据，表格的偏移地址有 BX 和 AL内容之和确定。

2、输入指令IN
指令格式：IN AL/AX, port
执行操作：(AL)/(AX)<——(port)
标志位：不影响
数据输入指令，即将一个字节或一个字从输入端口传送到AL或AX寄存器。

3、输出指令OUT
指令格式：OUT port，AL/AX
执行操作：(port)<——(AL)/(AX)
标志位：不影响
数据输出指令，即将AL或AX寄存器中的一个字节或一个字传送到输出端口。

注意：

1. 8086系统的 I/O指令有两种寻址方式：（a）直接寻址，00H—FFH；（b）寄存器间接寻址，FFH—FFFFH，端口地址由 DX 寄存器进行数据传送。
2. 只能用累加器 AL/AX 与I/O 端口进行数据传送。

五、地址传送指令LEA、LDS、LES

1、取有效地址指令LEA（Load Effective Address）
指令格式：LEA reg16, mem
执行操作：(reg16)<——offset mem
标志位：不影响
注释：该指令把存储单元内容的有效地址送到指定的寄存器中。
MEM必须是各种寻址方式的存储器操作数；
REG必须是16位的寄存器。
用途：用一个寄存器作内存单元的地址指针。

2、全指针地址传送指令LDS（Load pointer with DS）
指令格式：LDS reg16, mem32
执行操作：(reg16)<——（mem32)、DS<——（mem32)+2
标志位：不影响
注释：该指令把MEM指出的前两个存储单元的内容送入REG中,后两个存储单元的内容送入DS中。
MEM表示双字(四个字节)的各种寻址方式的存储器操作数的首地址。
REG必须是16位的寄存器，但不能是段寄存器。

3、全指针地址传送指令LES（Load pointer with ES）
指令格式：LES reg16, mem32
执行操作：(reg16)<——（mem32)、ES<——（mem32)+2
标志位：不影响
注释：该指令与LDS大致相同，不同之处是以ES代替DS。
通常：指定REG为DI寄存器。

六、标志寄存器传送指令LAHF、SAHF、PUSHF、POPF

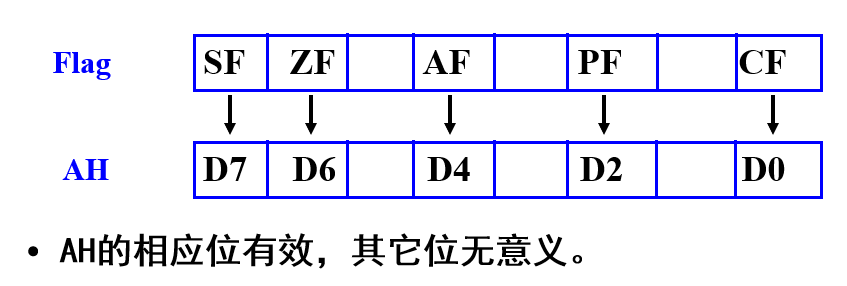

1、LAHF(Load AH with Flags)标志位送AH
格式：LAHF
执行的操作：AH ← Flag/PSW的低位字节

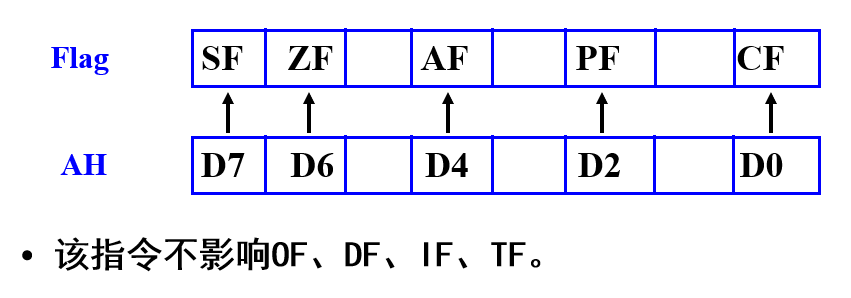

2、SAHF(Store AH into Flags) AH送标志寄存器
格式：SAHF
执行的操作： Flag/PSW的低位字节 ← AH

3、PUSHF(Push the Flags) 标志进栈
格式：PUSHF
执行的操作：
(SP)<——(SP)-2; ((SP))<——(FLAG)_L; ((SP)+1)<——(FLAG)_H

4、POPF(Pop the Flags) 标志出栈
格式：POPF
执行的操作：
(FLAG)_L<——((SP)); (FLAG)_H<——((SP)+1); (SP)<——(SP)+2

PUSHF 指令和 POP 指令分别起保护标志和恢复标志的作用。
