ROS系统自身架构

ros的自身架构包含：文件系统、计算图和开源社区。作为初学者掌握ros的文件系统的大致分布、计算图大致关系理解即可

一、文件系统

ROS文件系统级指的是在硬盘上ROS源代码的组织形式，其结构大致可以如下图所示：

WorkSpace --- 自定义的工作空间

    |--- build:编译空间，用于存放CMake和catkin的缓存信息、配置信息和其他中间文件。

    |--- devel:开发空间，用于存放编译后生成的目标文件，包括头文件、动态&静态链接库、可执行文件等。

    |--- src: 源码

        |-- package：功能包(ROS基本单元)包含多个节点、库与配置文件，包名所有字母小写，只能由字母、数字与下划线组成

            |-- CMakeLists.txt 配置编译规则，比如源文件、依赖项、目标文件

            |-- package.xml 包信息，比如:包名、版本、作者、依赖项...(以前版本是 manifest.xml)

            |-- scripts 存储python文件

            |-- src 存储C++源文件

            |-- include 头文件

            |-- msg 消息通信格式文件

            |-- srv 服务通信格式文件

            |-- action 动作格式文件

            |-- launch 可一次性运行多个节点

            |-- config 配置信息

        |-- CMakeLists.txt: 编译的基本配置

CMakelists.txt

文件CMakeLists.txt是CMake构建系统的输入，用于构建软件包。任何兼容CMake的软件包都包含一个或多个CMakeLists.txt文件，这些文件描述了如何构建代码以及将代码安装到何处。

添加依赖、使用c++/python编写需要配置，则需要使用和修改CMakeLists.txt文件。

例如添加依赖后：

find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
)

使用c++后需要配置：

# 声明 C++ 可执行文件
add_executable(Hello_VSCode src/Hello_VSCode.cpp)

#添加可执行文件的 cmake 目标依赖
add_dependencies(Hello_VSCode ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Specify libraries to link a library or executable target against
#指定库、可执行文件的链接库
target_link_libraries(Hello_VSCode
  ${catkin_LIBRARIES}
)

使用python后修改配置：

#设置用于安装的可执行脚本
catkin_install_python(PROGRAMS
  scripts/Hi.py
  DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)

二、计算图

ROS 分布式系统中不同进程需要进行数据交互，计算图可以以点对点的网络形式表现数据交互过程。

rqt_graph能够创建一个显示当前系统运行情况的动态图形。rqt_graph是rqt程序包中的一部分。

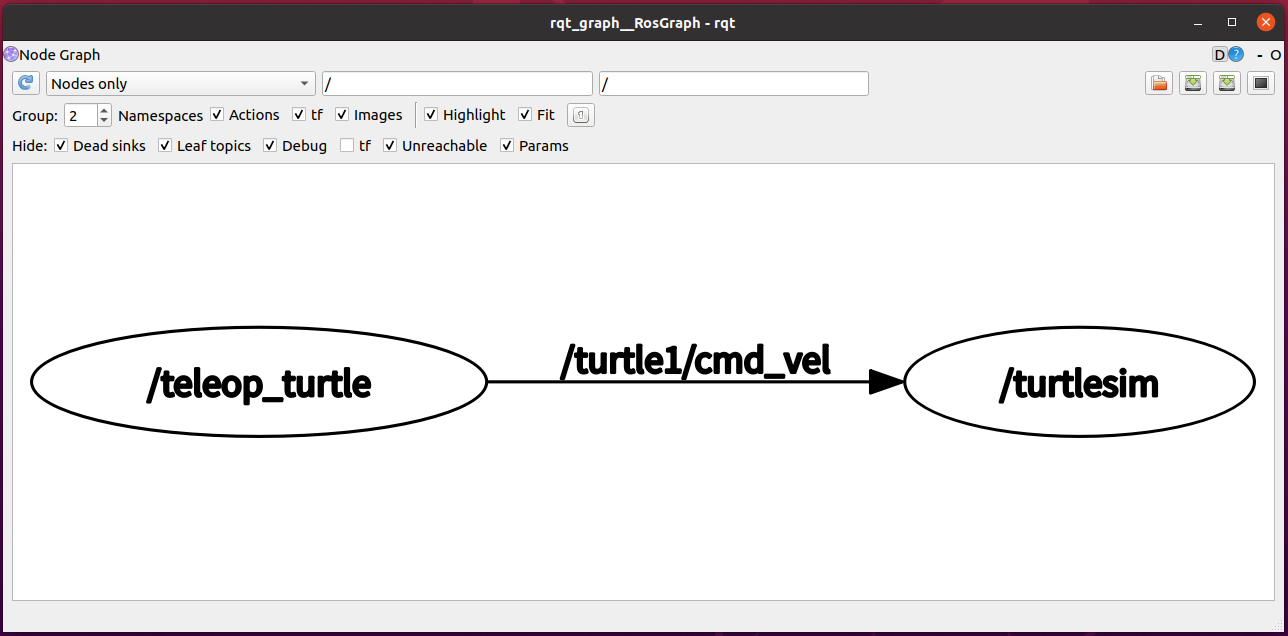

启动终端，键入: rqt_graph 或 rosrun rqt_graph rqt_graph，可以看到类似下图的网络拓扑图，该图可以显示不同节点之间的关系。
