今天分享一下自己做的一块继电器模块，因为之前有用到继电器模块的原理图，索性自己画了一下，原理图如图所示：

一、原理图：

在这里插入图片描述
继电器模块还是比较简单的，就是通过三极管的开关作用来使电路导通，从而来控制继电器的磁铁通电吸合内部的衔铁。其高低电平的触发其实是由继电器采用的三极管是NPN还是PNP来决定的。具体详细的继电器模块介绍，如果有小伙伴感兴趣的可以在下方评论，后期出一篇专门介绍继电器模块。

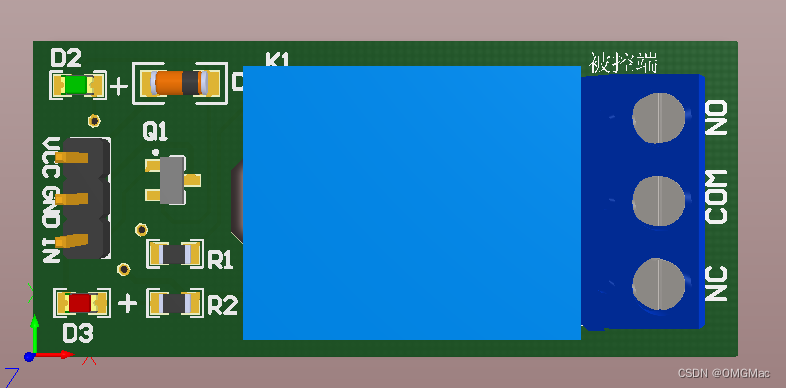

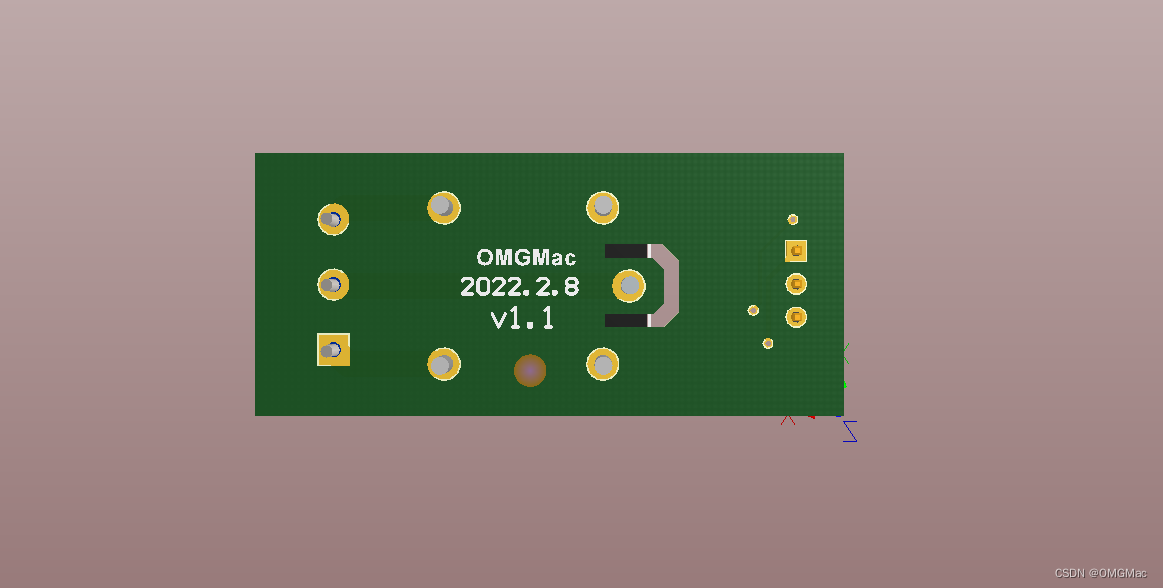

现在，再看一下继电器模块的正反3D图，如图所示：
在这里插入图片描述

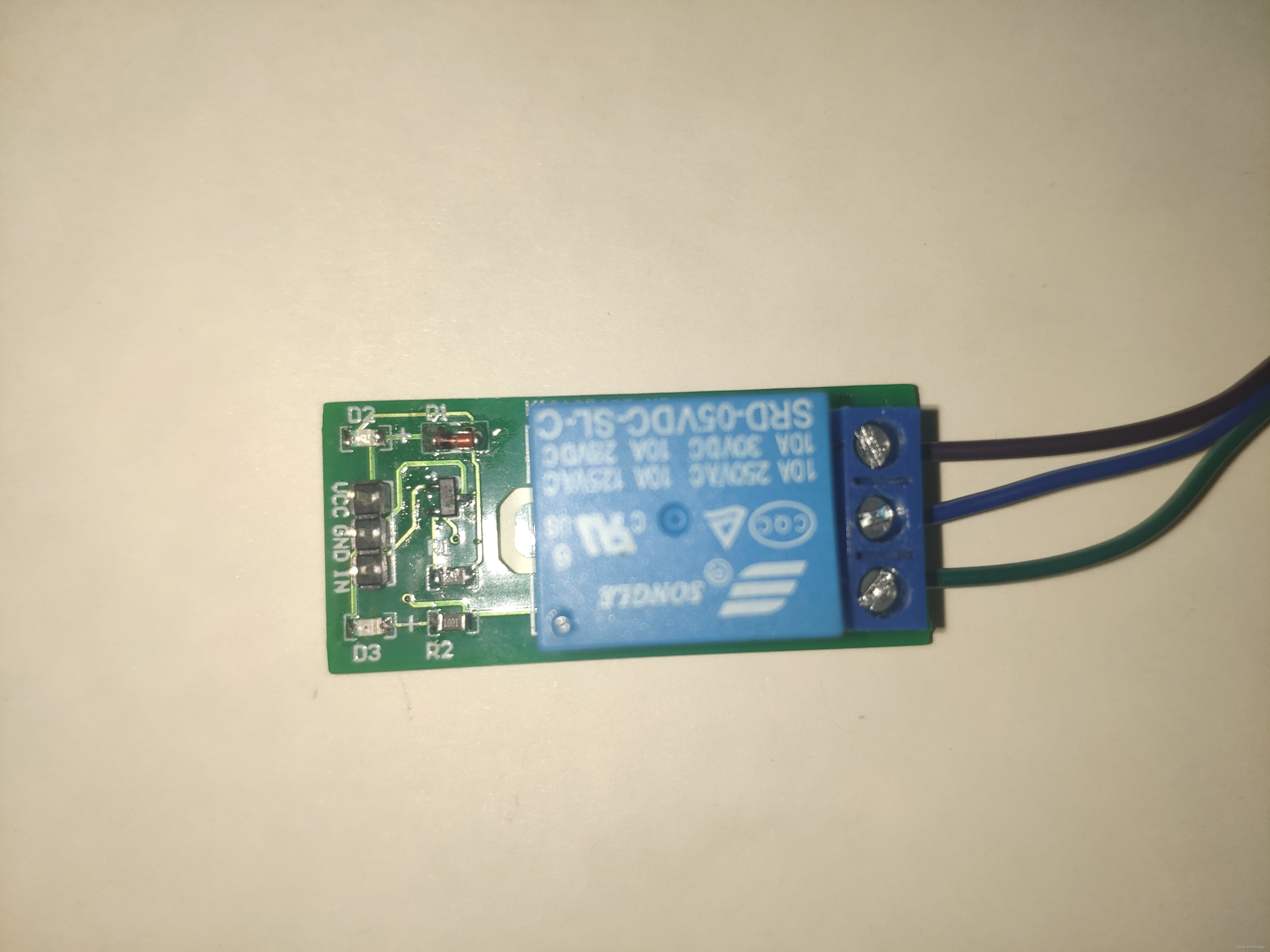

然后将电路板做出来后再进行焊接，其实物图如示：
在这里插入图片描述
另外，相关资源包后期放出，敬请期待~

本人水平有限，上述信息仅供学习参考，如有错误和不妥之处，请多多指教。
另外创作不易，请勿抄袭，如果有帮助到大家的话希望大家可以点个赞，谢谢~
