一、Purpose

1. 利用数字电路的知识，用74LS73或74LS74（即D触发器或JK触发器）和各种逻辑门实现一个模4的可逆计数器。

2．锻炼实验操作技能，使之更熟练。

二、Devices

Equipmental Box

ANY LOGICAL GATE

74LS73 (双JK负边沿触发器)

74LS74 (正边沿触发双D型触发器)

三、Requirements

统计输入脉冲的个数，正向计数时，从0数到3后返回0，进入下一个循环；按下Switch按钮后，从3数到0后返回3，进入下一个循环。

四、Steps

1. 根据需求，画出状态图

2.状态化简——不需化简

3.状态编码——已完成

4.输出转换表

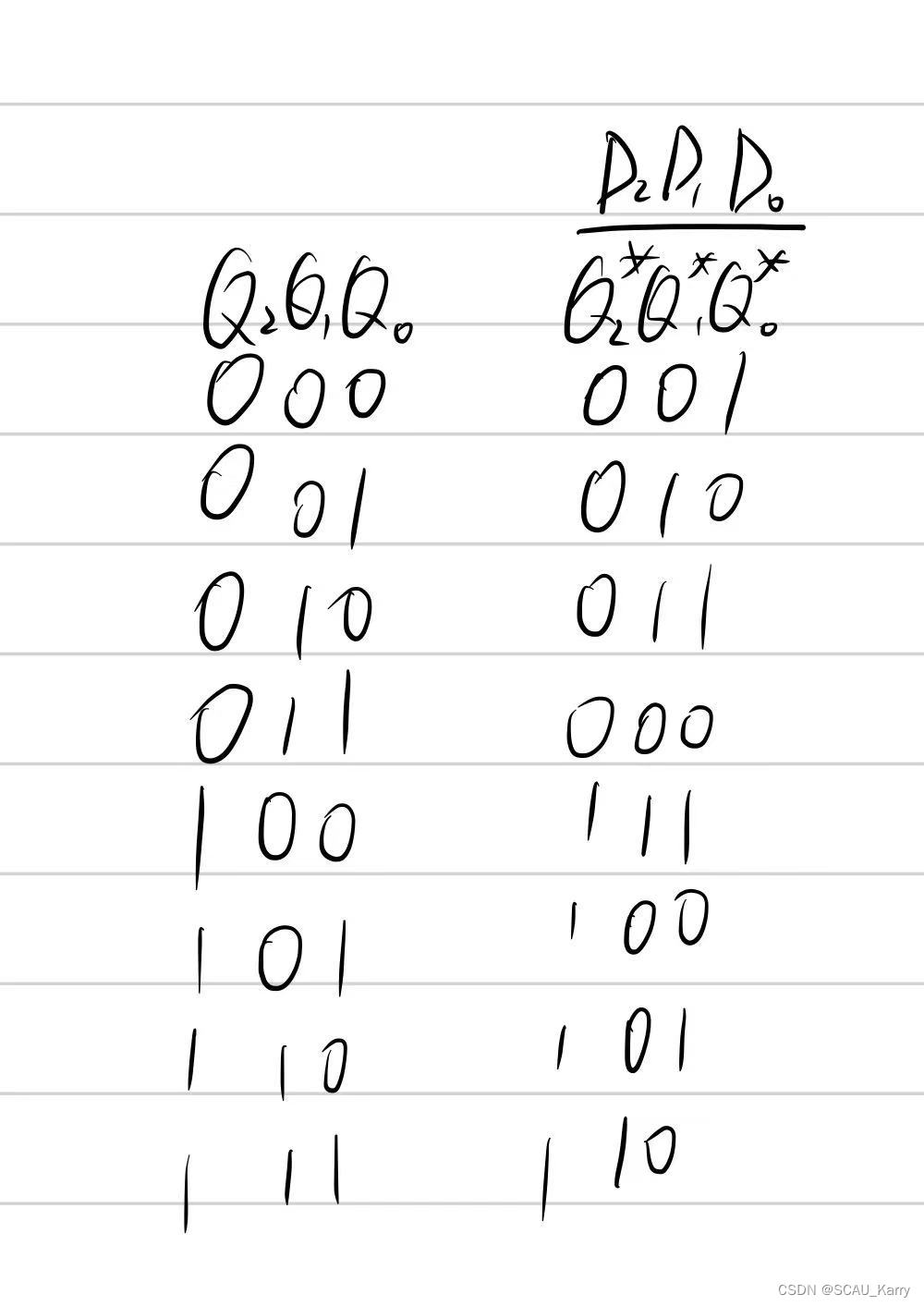

5.激励输出表

6.激励方程和输出方程

7.检查未使用的状态：无。

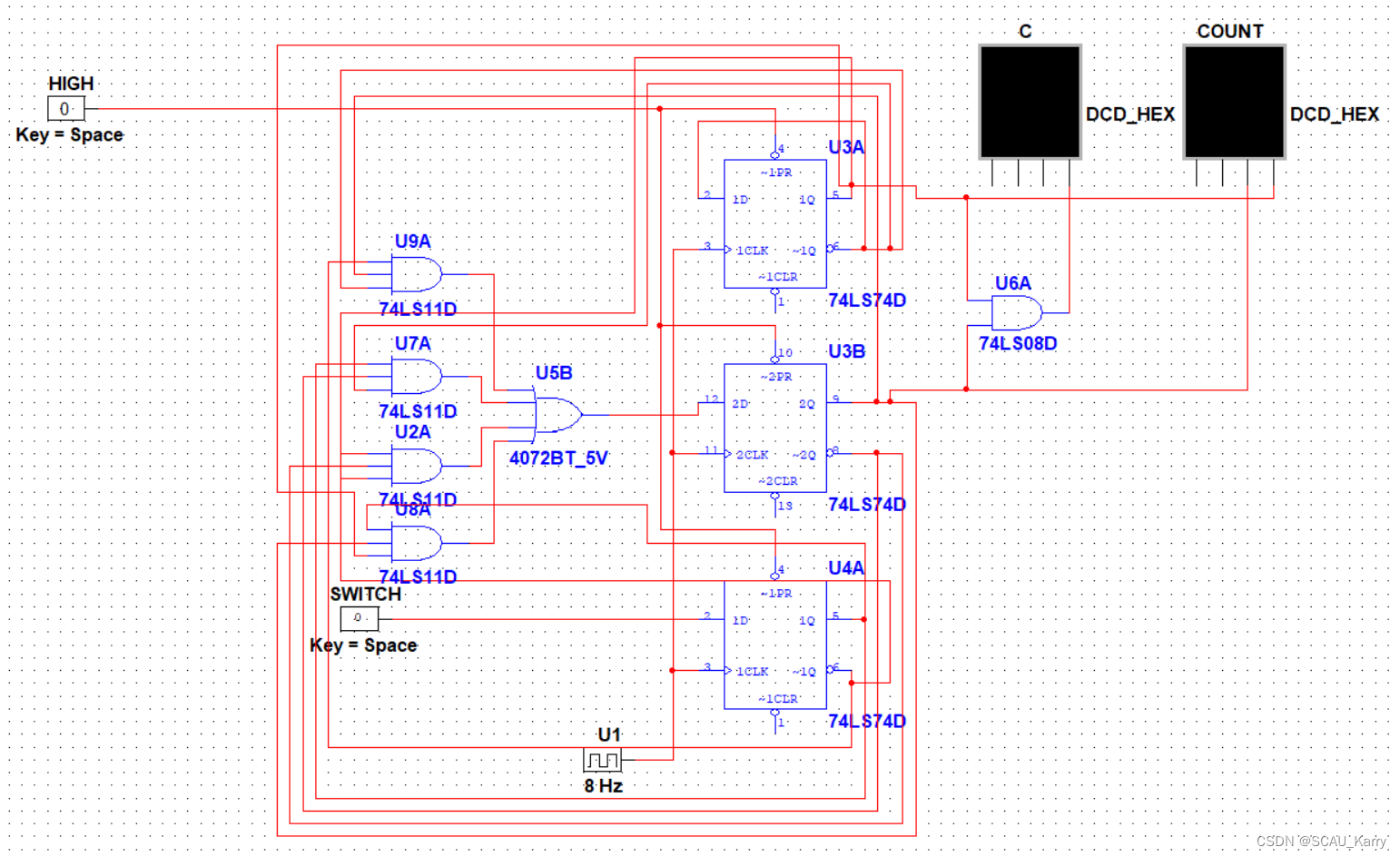

8.电路图-看下图Multisim软件设计图片：

五、Conclusion

1. 通过学习，从得到题目，到分析电路，写出真值表，写出逻辑表达式，化简。很好地回顾了之前学习的内容；

2. 通过做实验，把学习到的理论知识做了实现。既锻炼了动手能力，让课堂生动有趣，增强对理论知识的记忆，同时也增加了对数字电路的兴趣。

3. 反省：实验时应该记住三输入与门、四输入或门的型号。
