消色差透镜由两片玻璃组成，通常胶合在一起，它们具有相同的曲率半径。借助不同材料不同的色散性质，实现第一级色差的矫正。

Thorlabs 有很多设计好的双胶合透镜，在自行设计之前，先看一下他们的器件参数的实际效果。

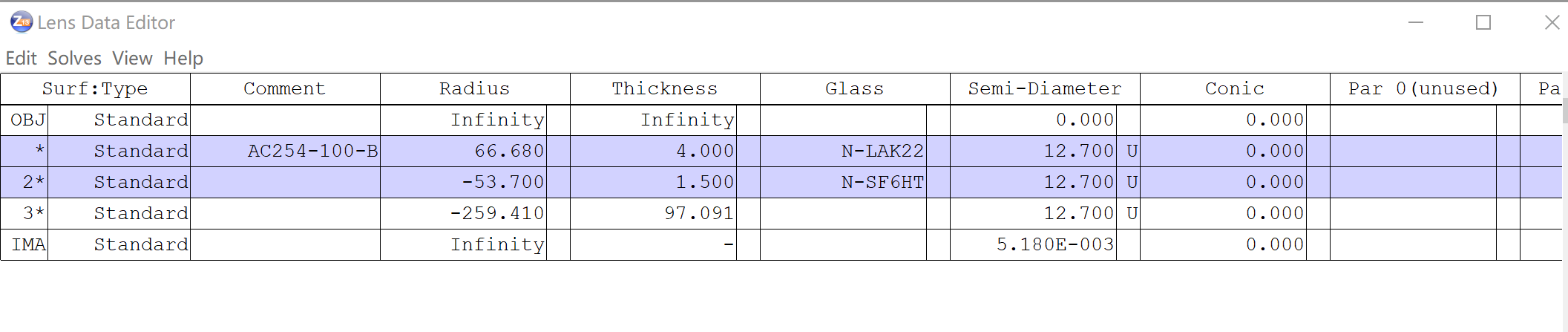

Thorlabs双胶合透镜实例演示：

在这里插入图片描述
下面看一下其像质分析：

在这里插入图片描述
弥散斑总体在10 μm左右。

这里我设置三个面曲率为变量，探测面位置为变量，在评价函数中添加三个EFFL对应三个不同的波长进行优化。

在这里插入图片描述
这是我设置并优化后的结果。效果明显差了一些。

这里的原因在于后面选择的这三个波长跨度大了一些；第二在于初始条件的选取不同。

以上是局部优化的结果。
