一、设备与资料

HT-M00L单通道网关，在ESP32 + SX1278 LoRa节点芯片的硬件基础上增加了软件LoRa解调器和软件混频器，让它实现了单通道的LoRaWAN协议通信。主要用于方案验证、通信链路开发、智能家居等场景。
主要特性：

• 已绑定腾讯云(通过WiFi接入腾讯云物联网开发平台)
• 可自定义监听频点
• 软件LoRa解调器和软件混频器
• 自动自适应扩频因子，支持SF7到SF12
• 支持 LoRaWAN Class A, Class C 协议
• 收发状态RGB指示

参考：
腾讯物联网开发平台快速入门
腾讯物联网开发平台控制台
Heltec HT-M00L 单通道网关接入指引
HT-M00双通道LoRa网关
Heltec “ESP32 + LoRa”节点系列快速入门
灵活多变的LoRaWAN通信节点方案

主要器件：

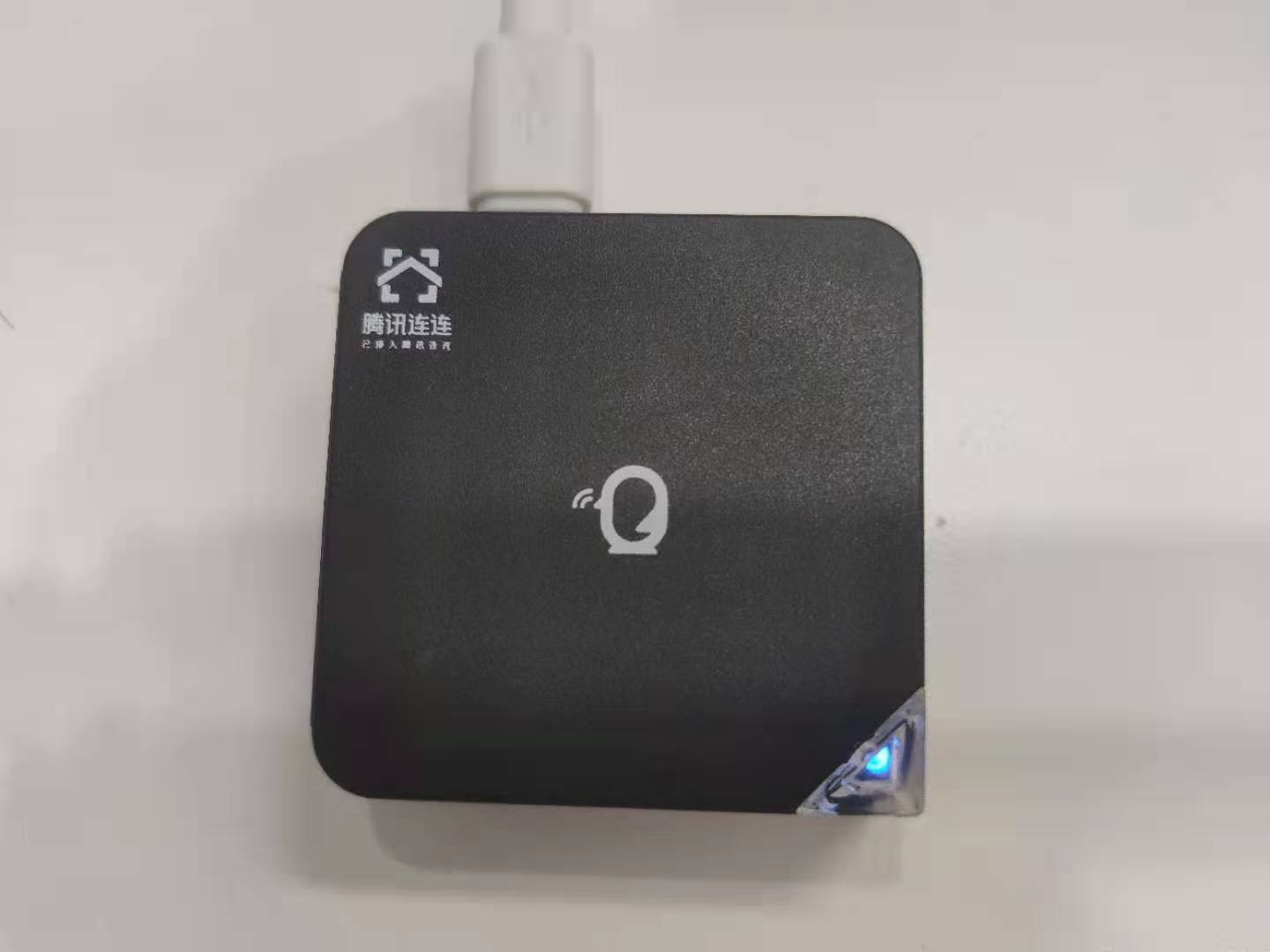

网关：

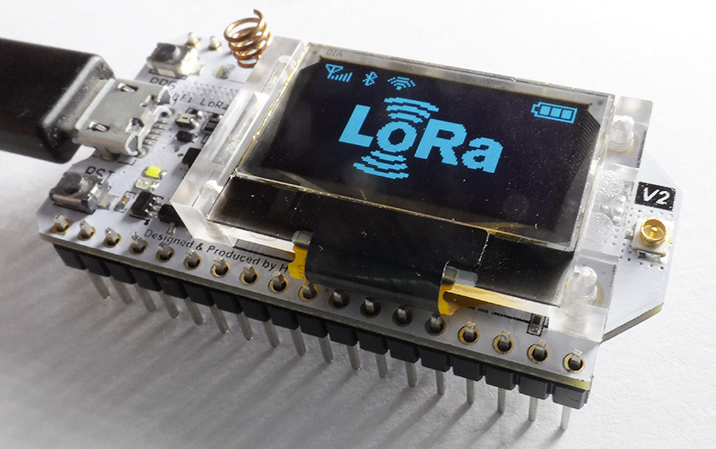

节点：

二、设备端网关配网

1. 先按下USR键不松开，再按一下RST键并立即松开，待 RGB 灯变成黄绿色后，松开USR键。此时网关将创建一个名为M00L_****的 Wi-Fi。
2. 手机连接该WIFI，密码为heltec.org。

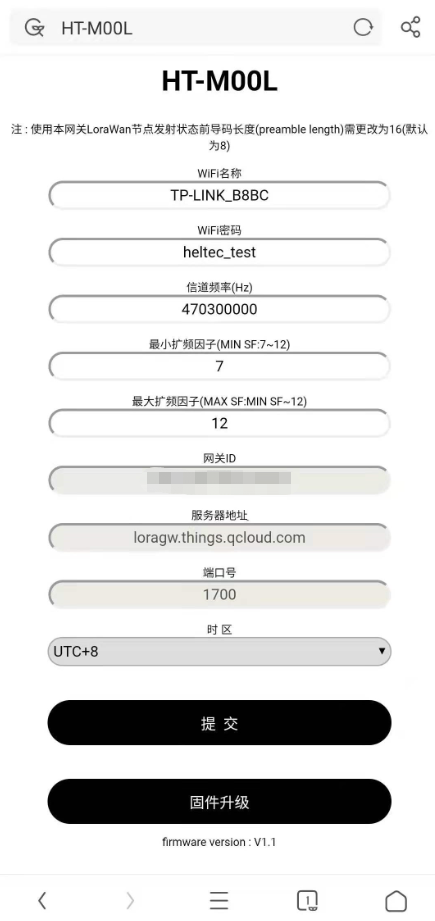

3. 连接上该WIFI后，在浏览器中输入192.168.4.1，进入网关配置界面。
4. 记录下网关ID，该ID在云平台添加网关时要使用。
5. 将Wi-Fi 名称和Wi-Fi密码配置成自己无线路由器的WIFI名和密码，点击提交，网关重启后 亮蓝灯 就连上WIFI了。


• Wi-Fi 名称：HT-M00L 网关要连接的 WIFI 名称。
• Wi-Fi 密码：HT-M00L 网关要连接的 Wi-Fi 密码。
• 信道频率（Hz）：该网关 LoRa 将要监听的频率，该频率必须与服务器、节点发射频率相对应。
• 最小扩频因子：LoRa通信的最小扩频因子。（MIN SF：7 - 12）
• 最大扩频因子：LoRa 通信的最大扩频因子，该值必须大于等于“最小扩频因子”。（MAX SF：MIN SF - 12)）
• 网关 ID：网关的唯一序列号，根据硬件 Mac 地址自动产生并已绑定。
• 服务器地址：腾讯云（无法更改）
• 端口号：HT-M00L 网关与 LoRa 服务器通信的端口，一般默认1700。
• 时区：网关所在位置的时区。

三、平台端配置

1、创建网关

（1）登录平台

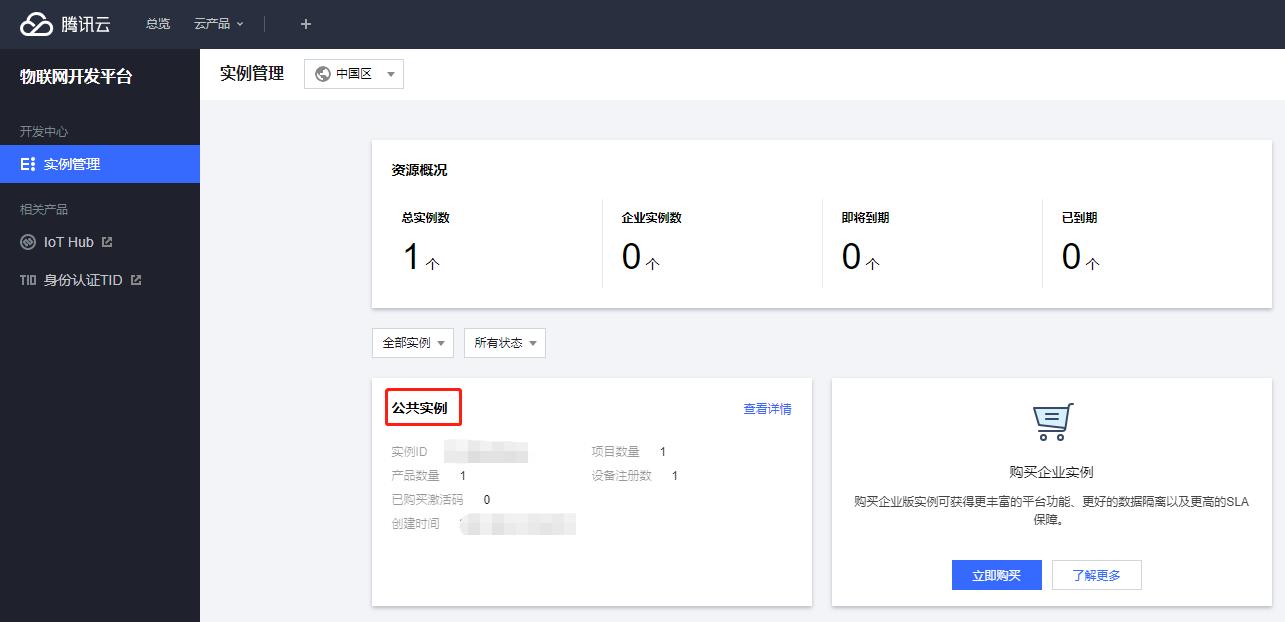

登录 物联网开发平台 ，选择公共实例或标准企业实例。

（2）新建项目

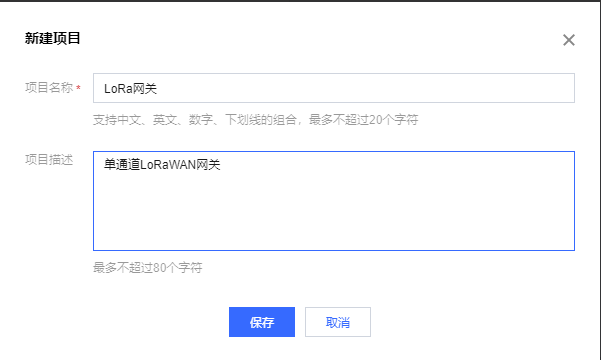

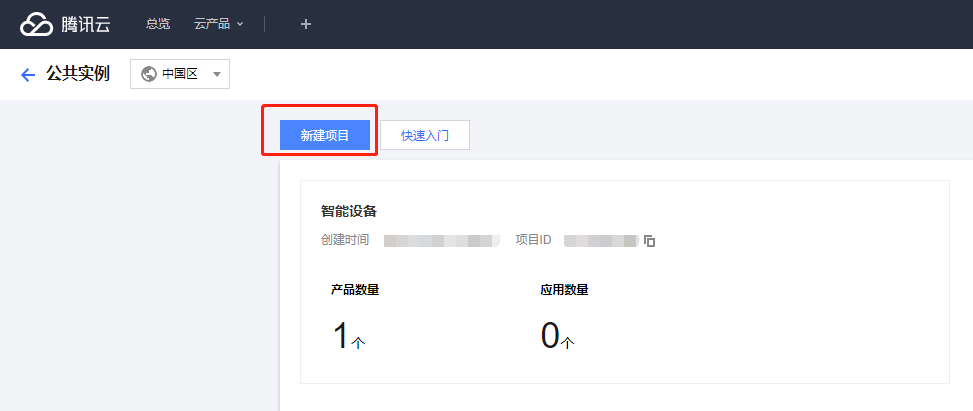

进入公共实例后，点击新建项目，填入项目名称和描述。

（3）添加网关

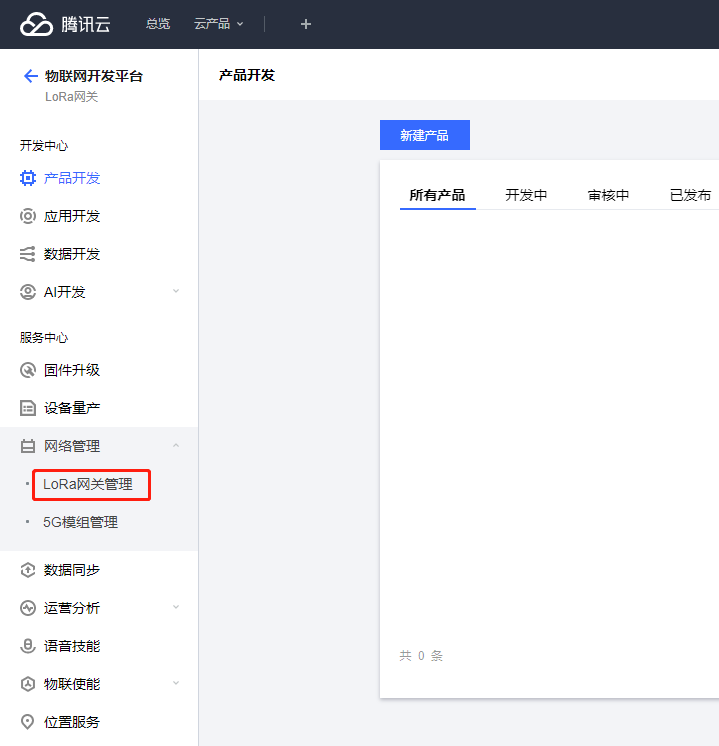

• 进入新建的项目，单击左侧导航栏 网络管理 — LoRa 网关管理 ，进入 LoRa 网关管理页面。

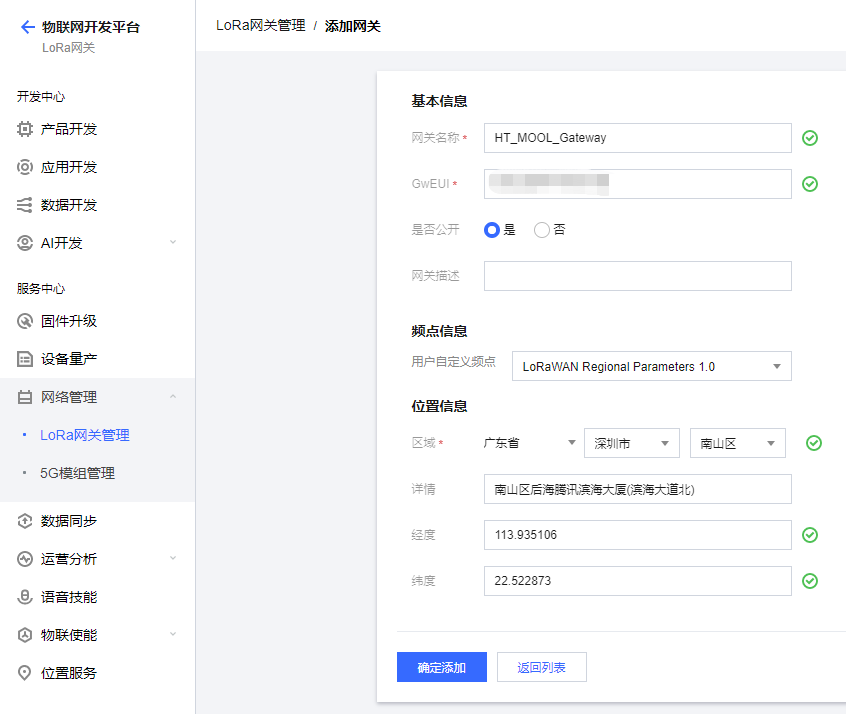

• 单击 用户网关 — 添加网关 并填写网关相关信息，GwEUI即设备端的网关ID（获取方式见设备端网关配网章节）



（4）查看网关状态

• 按RST按键重启网关

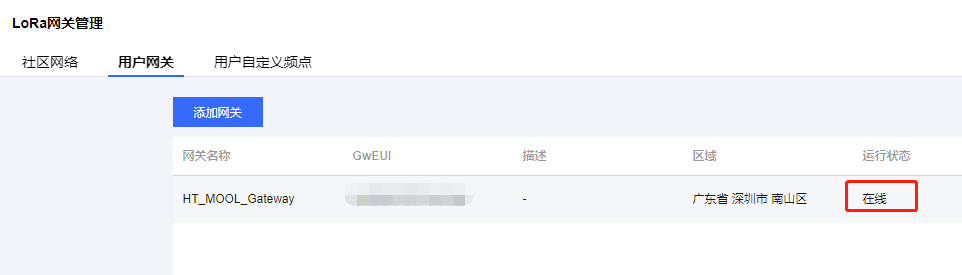

• 在用户网关界面就能看到网关在线了。


2、创建节点

Heltec HT-M00L 单通道网关接入指引

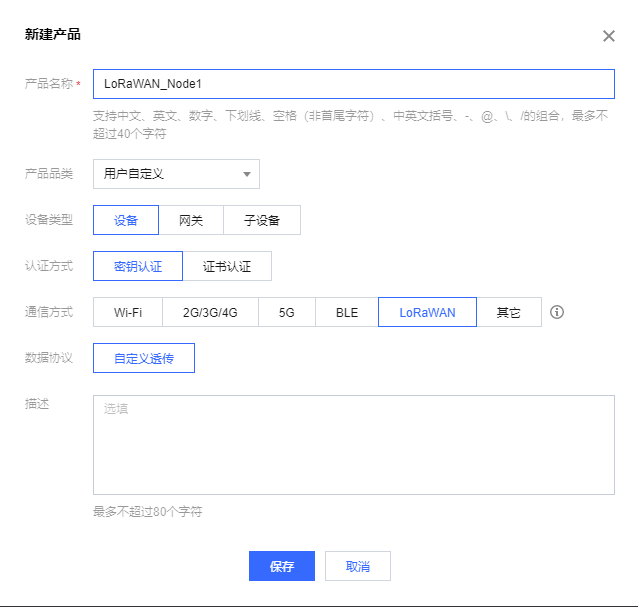

（1）新建产品

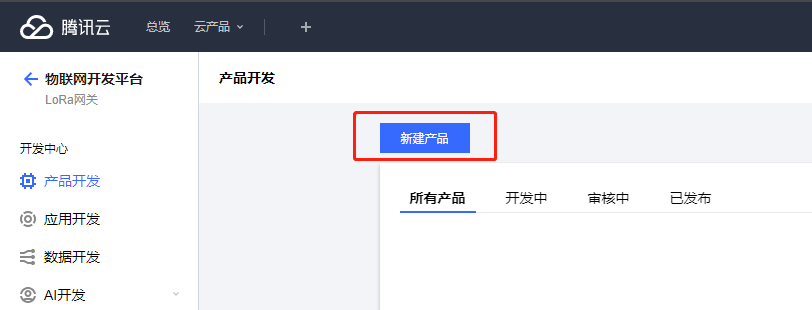

进入新建的项目，点击新建产品，填入产品名称并选择对应的项。

（2）添加和配置设备

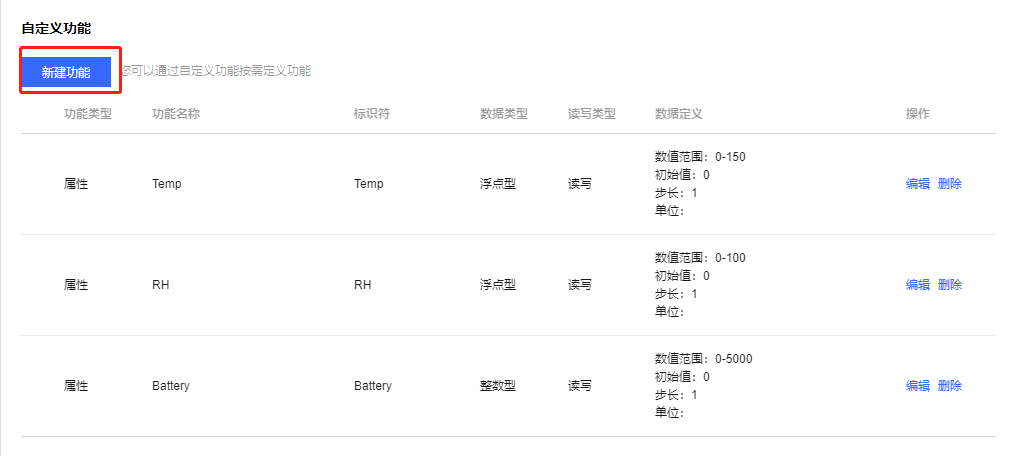

• 进入新建的产品，新建功能自动添加模板。
• 设备开发、交互开发可根据自己需要配置。
• 数据模板

（3）添加设备

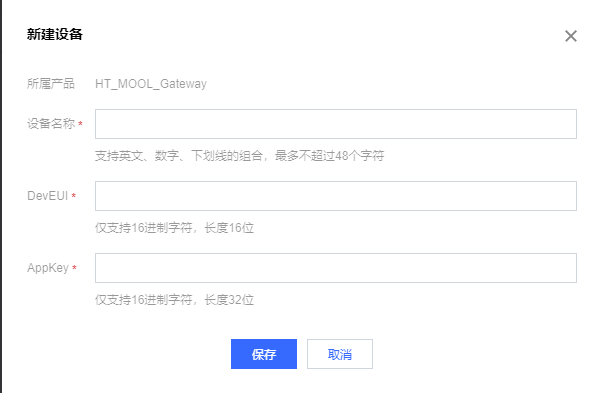

• 点击 设备调试 —— 新建设备 ，填入节点的参数信息。
• 单击保存即可完成设备节点创建。
• 参照：LoRaWAN 设备调试
• 参数可自定义，不与平台现有的重复，DevEUI与AppKey跟设备端烧录的一致即可。

• 设备名称：支持英文、数字、下划线的组合，最多不超过48个字符。
• DevEUI：仅支持16进制字符，长度16位。必须与 LoRaWAN 节点相对应。
• AppKey：仅支持16进制字符，长度32位。必须与 LoRaWAN 节点相对应。

四、设备端节点加网

• ESP32 LoRaWAN库
• 克隆LoRaWAN库放在 {你的项目文件夹位置}Arduinolibraries 文件夹下。
• Arduino里面打开示例LoRaWAN_HDC1080
• 修改DevEui和AppKey，与之前云平台上配置的节点一致。
• 修改userChannelsMask，配置为网关对应的通道（1）

  uint16_t userChannelsMask[6]={ 0x0001,0x0000,0x0000,0x0000,0x0000,0x0000 };

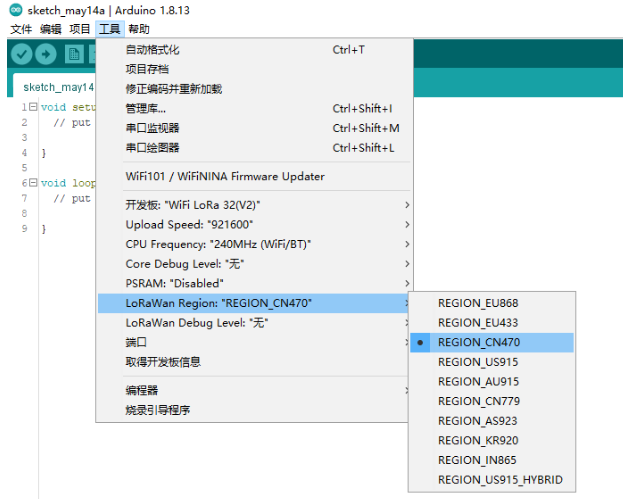

• 工作频段设置为 CN470

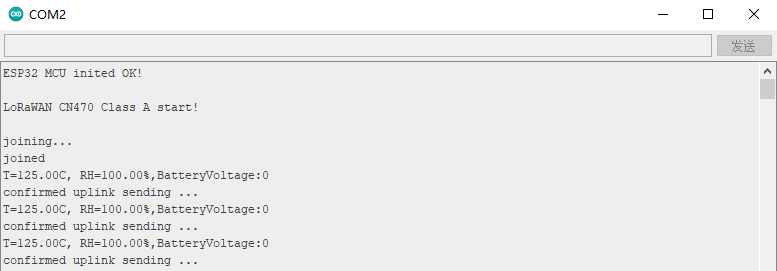

• 烧录到节点，可以看到加网成功：


遇到的问题：

HeltecTM “ESP32+LoRa”系列常见问题
问题：开发板复位

• 可能是选错开发板型号[FLASH不同]（排除）
• 可能是供电电流不够（排除）
• 最后看LOG是开发板进入深度睡眠模式唤醒后复位

  ets Jun  8 2016 00:22:57

  rst:0x5 (DEEPSLEEP_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
  configsip: 0, SPIWP:0xee
  clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
  mode:DIO, clock div:1
  load:0x3fff0018,len:4
  load:0x3fff001c,len:1216
  ho 0 tail 12 room 4
  load:0x40078000,len:9720
  ho 0 tail 12 room 4
  load:0x40080400,len:6352
  entry 0x400806b8


• 修改为Class C模式就不会进入深度睡眠了。

  DeviceClass_t  loraWanClass = CLASS_C;
