SX1276/77/78的6个通用IO引脚在LoRaTM模式下均可用。
映射关系取决于 RegDioMapping1 和 RegDioMapping2 这两个寄存器的配置。

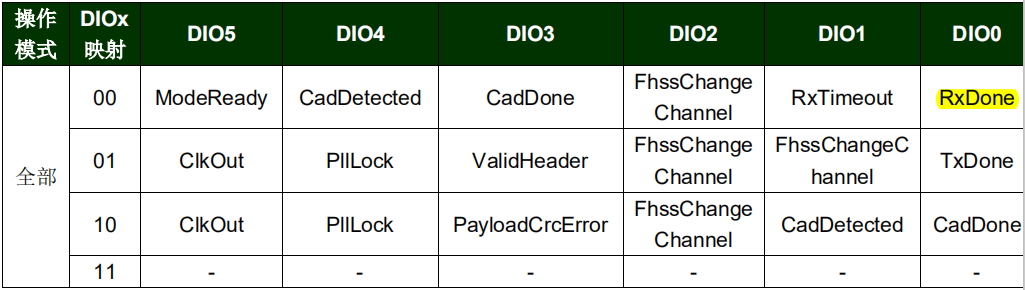

LoRa 模式下的 DIO 映射表：

相关释义：

RxDone	接收完成中断，芯片切换回待机模式。
TxDone	发射完成中断。
CadDone	设置CAD模式后调制解调器会产生CadDone中断。（无论是否有信号到来）
CAD_Detected	当有匹配（相同的频率和扩频因子）的信号到来时，产生CAD_Detected中断。
FhssPresentChannel	频率（信道）改变时产生的中断。通过跳频发送和接受的过程从信道0开始。所以前导码和报头部分首先会在信道0发送。每次开始发送数据包，信道计数器FhssPresentChannel(位于RegHopChannel)读数会增加，并产生中断信号FhssChangeChannel以实现跳频。
RxTimeout	数据接收超时中断。在RX单一模式下，调制解调器在给定的时间窗口内搜索前导码。如果在该时间窗口（由RegSymbTimeout寄存器定义，10位长度的时间0~0x3FF）结束时还未找到前导码，表示等待接收超时，则芯片会产生 RxTimeout 中断信号并切换回待机模式。
PllLock	PLL被锁定中断。
ValidHeader	检测到有效报头中断。
PayloadCrcError	在有效负载结束时，如果负载CRC无效，则会产生RxDone中断信号及PayloadCrcError中断信号。
ModeReady	模式准备完成中断。当准备好 Mode 中要求的工作模式时，设置该位，改变工作模式时清除该位。
