WIFI设备配网之微信小程序开发AP配网

1. 介绍

传统的一键配网指的是smartconfig、airkiss这些通过已经连接的无线路由器发送广播给设备，在使用过程中兼容性差、不稳定，

• 很多路由器不支持udp广播
• 如果广播通过5G频段广播，设备无法收到
• 路由器名称冲突会导致连接错误路由器等问题
• 这两个协议都封装的比较多，不便于自己控制

根据微信官方提供API能力中的WiFi、UDP能力，可以用来开发Soft AP配网。加上良好的设计，可以实现一键配网的体验。同时成功率、适配率大大提升。

首先约定协议

2. 基础描述

WiFi设备进入配网状态，实际是进入AP模式，设备开放一个Wifi热点出来。手机通过连接上设备Wifi模块的热点，将路由器名字和密码直接发送给Wifi设备，同时从Wifi设备那边拿到MAC地址，然后与云端校验。

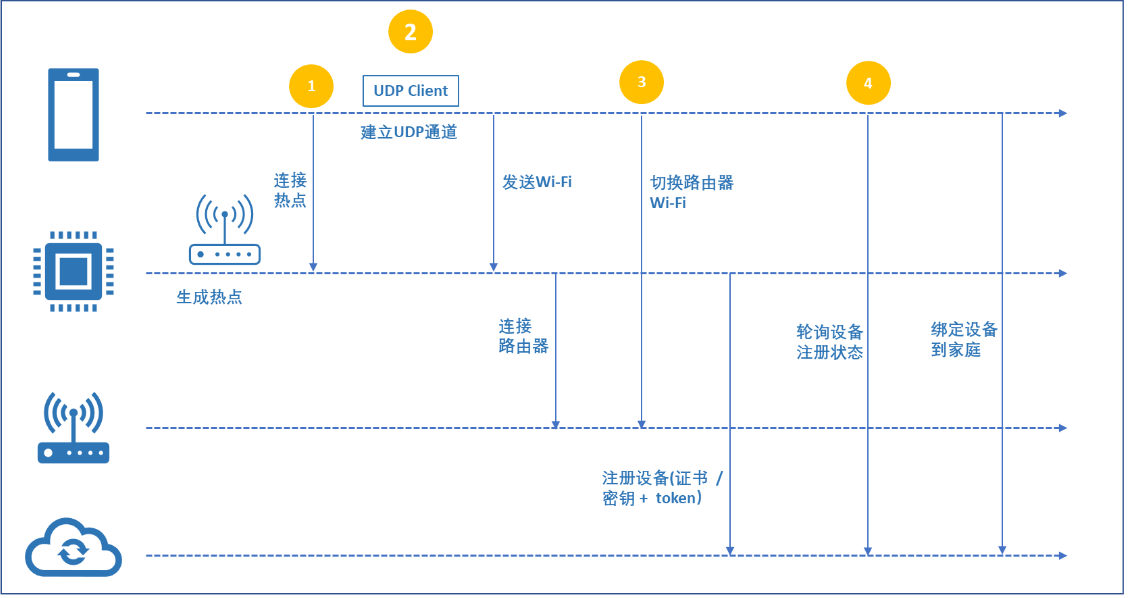

2.1. 各端交互流程图

此图来自腾讯云

3. 操作过程

1. 用户长按按钮，触发WiFi设备进入配网模式。设备在此模式下创建wifi热点（单纯AP模式），开启UDP服务（默认 IP 为192.168.4.1，端口为8266），使指示灯闪烁
2. 小程序按照提示依次获取 Wi-Fi 列表，输入家里目标路由器的 SSID/PSW，再选择设备 softAP 热点的 SSID/PSW。
3. 手机连接设备 softAP 热点成功后，小程序作为 UDP 客户端会连接 Wi-Fi 设备上面的 UDP 服务。
4. 小程序给设备 UDP 服务，发送目标 Wi-Fi 路由器的 SSID/PSW 以及配网 Token，JSON 格式为：

{
    "cmdType":1,
    "ssid":"Home-WiFi",
    "password":"abcd1234"
}

发送完成后，等待设备 UDP 回复设备信息及配网协议版本号：

{
    "cmdType":2,
    "mac":"xxxxxxxx",
    "protoVersion":"2.0"
}

如果配网过程中出错，需要退出配网操作，那么响应

{
    "cmdType":3,
    "log":"错误描述"
}

5. 如果2秒之内，未收到设备回复，则重复步骤4，UDP 客户端重复发送目标 Wi-Fi 路由器的 SSID/PSW 。（如果重复发送5次，都没有收到回复，则认为配网失败，Wi-Fi 设备有异常）

6. 如果步骤4收到设备回复，则说明设备端已收到 Wi-Fi 路由器的 SSID/PSW，正在连接 Wi-Fi 路由器，并连接物联网平台。此时小程序会提示手机也将连接 Wi-Fi 路由器，并轮询物联网后台，来确认配网及设备绑定上线成功。

7. 设备端在成功连接 Wi-Fi 路由器后，通过 MQTT 连接物联网后台。如果连接不上，那么重新进入配网模式，指示灯再次闪烁

4. 设备热点信息规范

设备端可以记录配网日志，如果配网或连接失败，可以在下次连接时向手机端反馈

{
    "cmdType":31,
    "log":"错误描述"
}

5. 实现过程

第一步，先分按钮验证

	startWifi() {
		console.log('开始wifi接口');
		wx.startWifi({
			complete (res) {
				console.log(res)
			}
		})
	},
	connectWifi() {
		// 连接wifi
		wx.connectWifi({
		  SSID: 'TEST',
		  forceNewApi: true,
		  password: 'test1234',
		  complete (res2) {
		    console.log(res2)
		  }
		})
	},
	connectUDP() {
		// 建立udp连接
		debugger
		this.udp = wx.createUDPSocket()
		if(this.udp === null){
			 console.log('暂不支持')
			 return ;
		}
		this.udp.connect({
			address: '192.168.4.1',
			port: 8266
		})
		this.udp.bind()
		this.udp.onListening(function(res4){
		     console.log('4监听中...')
		     console.log(res4)
		})
		this.udp.onMessage(res3 => {
			console.log('3监听中...')
			console.log(res3);
		})
	},
	sendDataUDP() {
		const msgData = {
			"cmdType":1,
			"ssid":"31",
			"password":"fff316"
		}
		this.udp.send({
			address: '192.168.4.1',
			port: 8266,
			message: JSON.stringify(msgData)
		})
	},

• 测试按钮

<u-button @click="startWifi()">1</u-button>
<u-button @click="connectWifi()">2</u-button>
<u-button @click="connectUDP()">3</u-button>
<u-button @click="sendDataUDP()">4</u-button>

5. 加入业务实现

这里设计至少三个页面

• 设备状态确认页
• 家庭wifi信息输入页
• 配网过程页
