概述

本文简单的做下关键点笔记，NUC980 IOT的官方提供的实验板烧录方式可以参考官方提供的文档，这里就不赘述了，参考NUC980 IOT实验板做了一款精简版的实验板，外围资源包括：

1、CPU(NUC980DK61Y）

2、SPI Nand Flash(W25N01GVZE1G)

3、USB 调试串口。

4、USB Host

5、SD卡。

5、以太网口（Eth0）

6、UART1/2/3/4.

配置选择

编译内核流程

1、安装交叉编译器 arm-linux-gcc

2、在内核上一级目录下，创建 image 目录，用于存放编译生成的内核镜像。

3、在内核上一级目录下，使用 sudo 解压根文件系统 rootfs.tar.gz.

4、进入内核，先使用默认的 nuc980 iot 内核配置，执行命令如下：

make nuc980_iot_defconfig

5、配置内核，nuc980 iot 默认的是内存根文件系统，由于我的实验板是照搬官方的开发板，但是没有音频、SD卡，ADC等，

所以需要在 Device Drivers配置里，将音频、SD卡、ADC驱动禁止掉，对应驱动名称如下：

为什么一定要禁止这些驱动呢？因为如果直接烧录官方的内核镜像980uimage,出现了问题，可能是默认的镜像包含这些驱动和外围硬件，而内核上电启动时会检测这些驱动功能吧，尤其是如果不禁用 SD卡驱动，会出现

random: nonblocking pool is initialized 的问题，内核停留在这，无法进行下一步。

6、配置内核后，编译内核，直接运行make，编译成功后，会在上一目录的 image中生成980image镜像。

7、运行 make uImage，生成 980uimage，该镜像格式是最终烧录到 CPU的linux镜像。

8、PG0、PG1引脚设置为低电平，USB上电，进入烧录模式。

9、运行 NuWriter.exe 软件，分4步烧录：

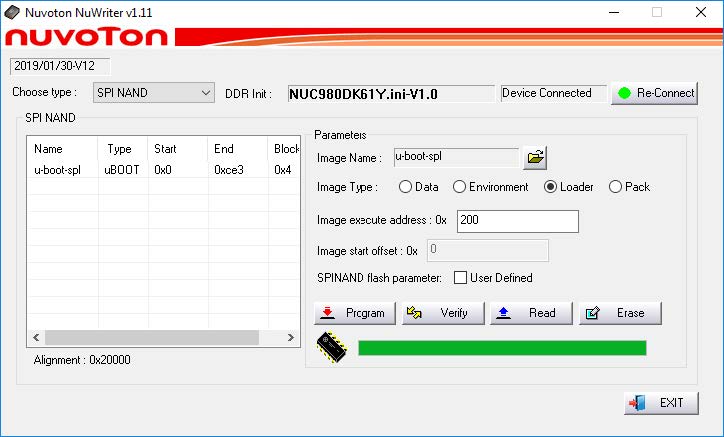

1）烧录u-boot spl

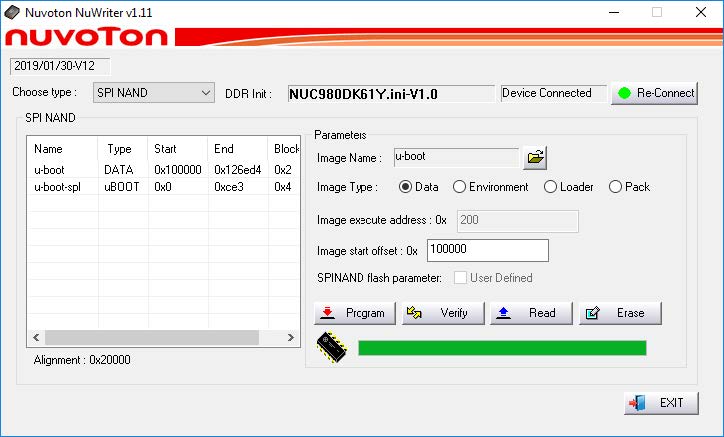

2）烧录u-boot

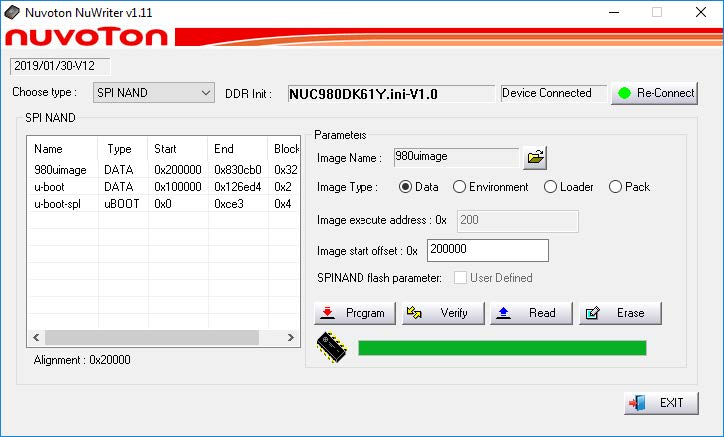

3）烧录内核镜像 980uimage

特别注意：官方开发板提供的linux镜像文件大小为 6340KB，所以在下一步要烧录的环境变量文档 env.txt中，对于读内核长度默认为 0x800000,也就是 8192KB，这是没有问题的，但是我们自己编译的内核系统，如果没有做过多的裁剪，肯定是大于8192KB的，所以我们需要修改环境变量文档 env.txt的内容

env.txt原参数

baudrate=115200
bootdelay=1
stderr=serial
stdin=serial
stdout=serial
setspi=sf probe 0 30000000
loadkernel=sf read 0x7fc0 0x200000 0x800000
bootcmd=run setspi;run loadkernel;bootm 0x7fc0

修改后：

baudrate=115200
bootdelay=1
stderr=serial
stdin=serial
stdout=serial
setspi=sf probe 0 30000000
loadkernel=sf read 0x7fc0 0x200000 0xa00000
bootcmd=run setspi;run loadkernel;bootm 0x7fc0

也就是修改 0x800000为 0xa00000,也就是最大10240KB（10Mb）的长度，只要我们编译的内核镜像大小小于10M，都是可以用的。

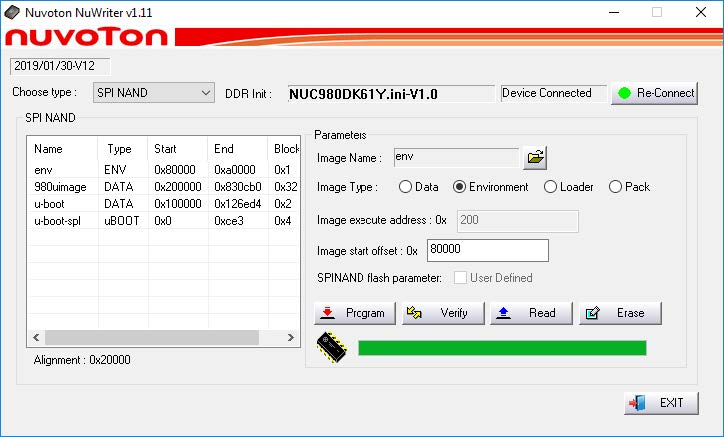

4）将修改后的env.txt烧录到SPI nand中
