概述

形态学操作之开闭操作

形态学开闭操作其实与之前的膨胀与腐蚀有一定的关系

1.开操作

图像形态学的重要操作之一，基于膨胀与腐蚀操作组合形成的，主要应用在二值图像分析中，灰度图像即可

开操作=腐蚀+膨胀，输入图像+结构元素

开操作可以消除图像中的干扰区域，不会破坏结构

2.闭操作

图像形态学的重要操作之一，基于膨胀与腐蚀操作组合形成的主要应用在二值图像分析中，灰度图像即可

开操作=腐蚀+膨胀，输入图像+结构元素

闭操作可以填充小的封闭区域

opencv中利用cv2.morphologyEx(src, op, kernel) 函数来进行各类形态学的变化

函数原型：cv2.morphologyEx(src, op, kernel)

参数说明：

（1）src：传入的图片

（2）op进行变化的方式

cv2.MORPH_OPEN 进行开运算，指的是先进行腐蚀操作，再进行膨胀操作

cv2.MORPH_CLOSE 进行闭运算，指的是先进行膨胀操作，再进行腐蚀操作

（3）kernel表示方框的大小

kernel=cv2.getStructuringElement(cv2.MORPH_RECT,(15,1)) #只保留横向的

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 15)) #只保留竖向的

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3)) #消除杂乱的线

kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (10, 10)) #只保留原点，不同的结构元素

函数原型：cv2.getStructuringElement(ma，kernel_size) 返回指定形状和尺寸的结构元素。

参数说明：

1.ma：表示内核的形状

MORPH_RECT：矩形

MORPH_CROSS：交叉形

MORPH_ELLIPSE：椭圆形

2.kernel_size：内核的尺寸

代码奉上：

import cv2
import numpy as np

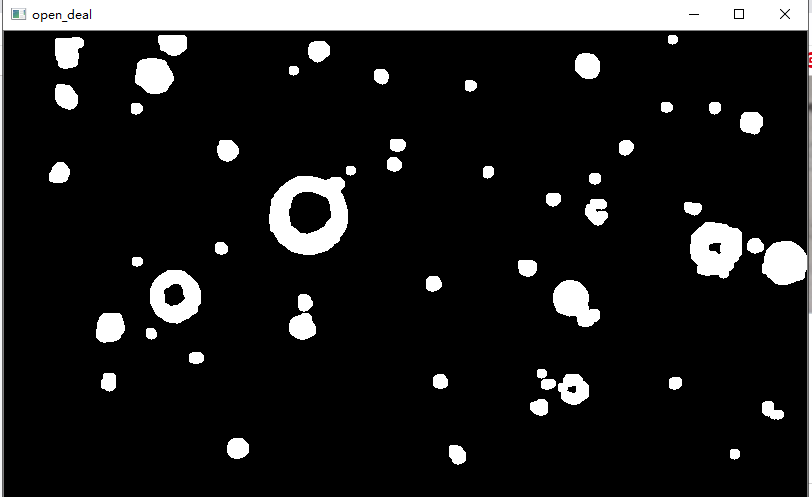

def open_deal(image):
    print(image.shape)
    gray=cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)  #灰度图转换
    ret, binary=cv2.threshold(gray,0,255,cv2.THRESH_BINARY_INV|cv2.THRESH_OTSU)  #二值化处理
    cv2.imshow("binary",binary)
    #kernel=cv2.getStructuringElement(cv2.MORPH_RECT,(15,1))    #只保留横向的   open&close1.png
    #kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 15))   #只保留竖向的  open&close1.png
    #kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))    #消除杂乱的线   open&close2.png
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (10, 10))   #只保留原点，不同的结构元素    open&close3.png
    dst=cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel)   #开操作
    cv2.imshow("open_deal", dst)

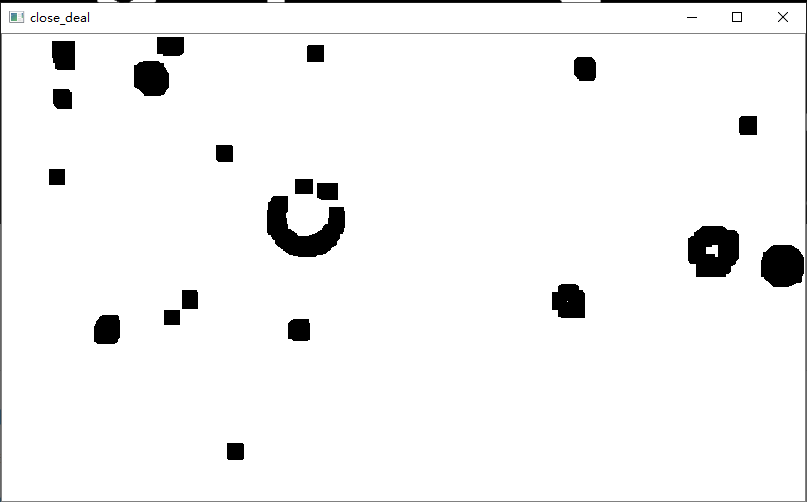

def close_deal(image):
    print(image.shape)
    gray=cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)   #灰度图转换
    ret, binary=cv2.threshold(gray,0,255,cv2.THRESH_BINARY|cv2.THRESH_OTSU)      #二值化处理
    cv2.imshow("binary",binary)
    kernel=cv2.getStructuringElement(cv2.MORPH_RECT,(15,15))  #定义方框大小
    dst=cv2.morphologyEx(binary, cv2.MORPH_CLOSE,kernel)    #闭操作
    cv2.imshow("close_deal", dst)

print("-----------hello------------")
src=cv2.imread("open&close3.png")
cv2.imshow("source_image",src)
open_deal(src)
close_deal(src)
cv2.waitKey(0)
cv2.destroyAllWindows()

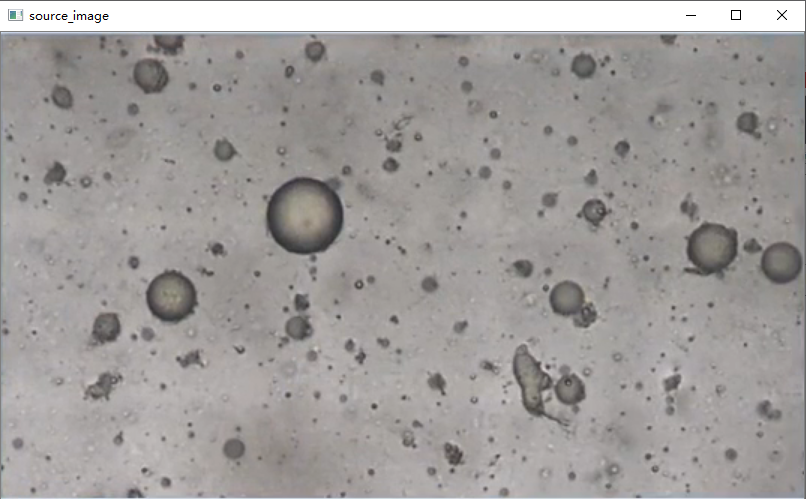

原图：
