一、 腐蚀与膨胀

OpenCV系列—本文底页有多个常用方法链接

1.1 腐蚀操作

import cv2
import numpy as np

img = cv2.imread('DataPreprocessing/img/Li_Hei.png')

cv2.imshow("img", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

Li_Hei.png原图1展示(注: 没有原图的可以截图下来保存本地):

腐蚀1轮次之后~ (iterations = 1)

kernel = np.ones((3, 3), np.uint8)
erosion = cv2.erode(img, kernel, iterations=1)

cv2.imshow('erosion', erosion)
cv2.waitKey(0)
cv2.destroyAllWindows()

腐蚀结果展示图2：

腐蚀圆多次的效果，以及腐蚀原理

pie = cv2.imread('DataPreprocessing/img/pie.png')

cv2.imshow('pie', pie)
cv2.waitKey(0)
cv2.destroyAllWindows()

pie.png原图3:

腐蚀原理, 其中滤波器的大小越大腐蚀的程度越大 图4:

kernel = np.ones((30, 30), np.uint8)
erosion_1 = cv2.erode(pie, kernel, iterations=1)
erosion_2 = cv2.erode(pie, kernel, iterations=2)
erosion_3 = cv2.erode(pie, kernel, iterations=3)
res = np.hstack((erosion_1, erosion_2, erosion_3))
cv2.imshow('res', res)
cv2.waitKey(0)
cv2.destroyAllWindows()

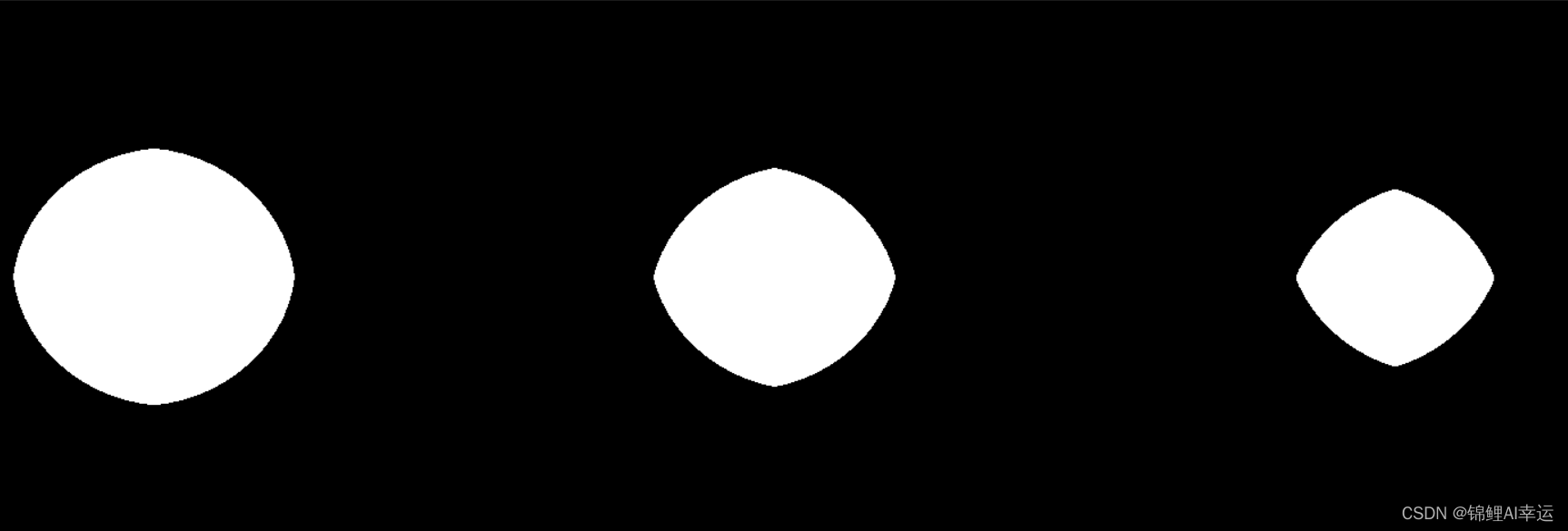

圆腐蚀三次结果展示图5:

1.2 膨胀操作

膨胀一次原图对比:

# 膨胀1轮次之后
dilate = cv2.dilate(img, kernel, iterations=1)

cv2.imshow('dilate1', dilate)
cv2.waitKey(0)
cv2.destroyAllWindows()

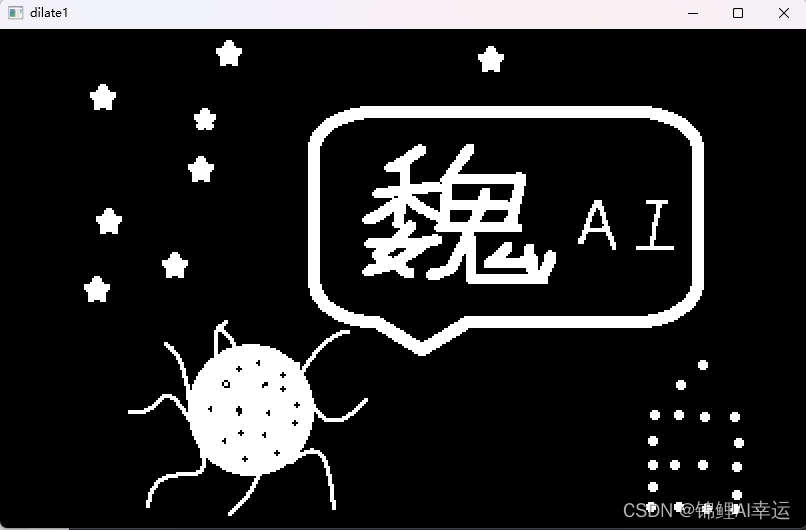

原图膨胀一次效果图6:

那么做一次腐蚀后，再做膨胀的效果呢:

kernel = np.ones((3, 3), np.uint8)
dige_dilate = cv2.dilate(erosion, kernel, iterations=1)

cv2.imshow('dilate_open', dige_dilate)
cv2.waitKey(0)
cv2.destroyAllWindows()

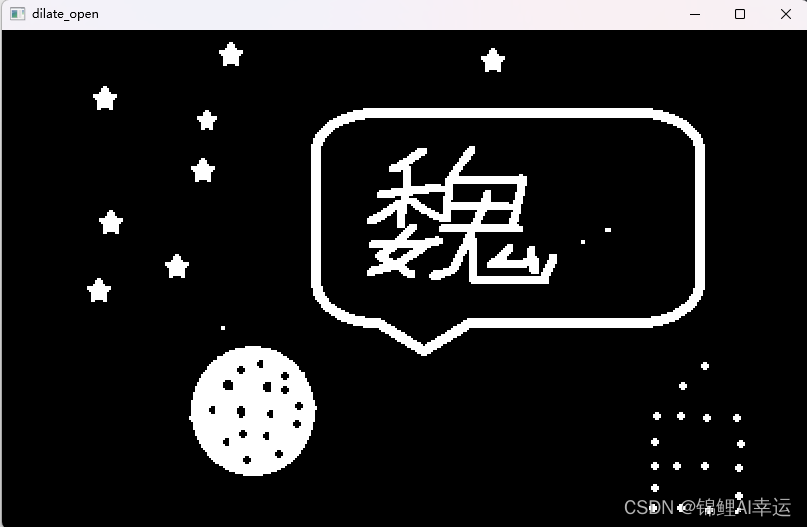

    膨胀之前图2,发现线条变粗，跟原图对比的线条相差无几，但是没了那些长须装的噪音，这就是开运算了图7:

    膨胀圆多次的效果，以及膨胀原理与腐蚀相反，有白色点的滤波器则滤波器内数据全变为白色。

pie = cv2.imread('DataPreprocessing/img/pie.png')

kernel = np.ones((30, 30), np.uint8)
dilate_1 = cv2.dilate(pie, kernel, iterations=1)
dilate_2 = cv2.dilate(pie, kernel, iterations=2)
dilate_3 = cv2.dilate(pie, kernel, iterations=3)
res = np.hstack((dilate_1, dilate_2, dilate_3))
cv2.imshow('res', res)
cv2.waitKey(0)
cv2.destroyAllWindows()

膨胀圆3次的结果展示,图8:

二、 开运算与闭运算

2.1 开运算

# 开：先腐蚀，再膨胀
img = cv2.imread('DataPreprocessing/img/Li_Hei.png')

kernel = np.ones((5, 5), np.uint8)
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

cv2.imshow('opening', opening)
cv2.waitKey(0)
cv2.destroyAllWindows()

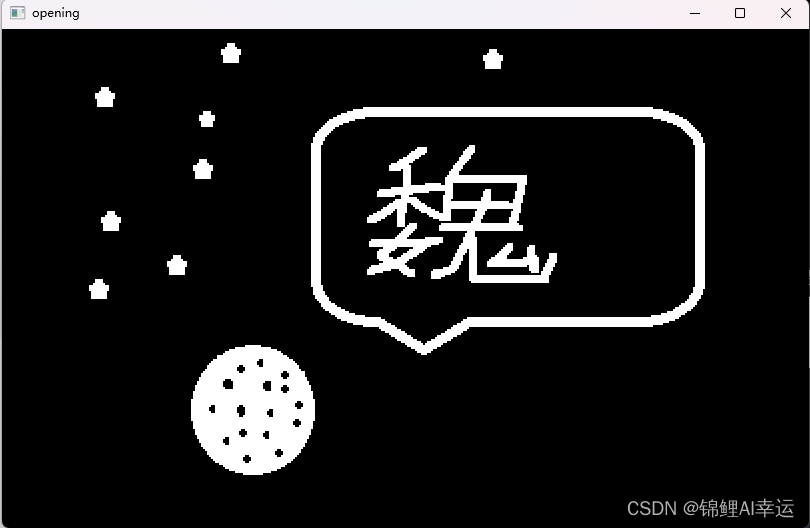

将原图1，先腐蚀，再膨胀，利用cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)官方算子得到开运算结果图9:，这里可以与图7对比一下，有细微区别，是因为这里的kernel是(5, 5)更大。

2.2 闭运算

# 闭：先膨胀，再腐蚀
img = cv2.imread('DataPreprocessing/img/Li_Hei.png')

kernel = np.ones((5, 5), np.uint8)
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

cv2.imshow('closing', closing)
cv2.waitKey(0)
cv2.destroyAllWindows()

将原图1，先膨胀，再腐蚀，得到开运算结果图10:

三、梯度运算

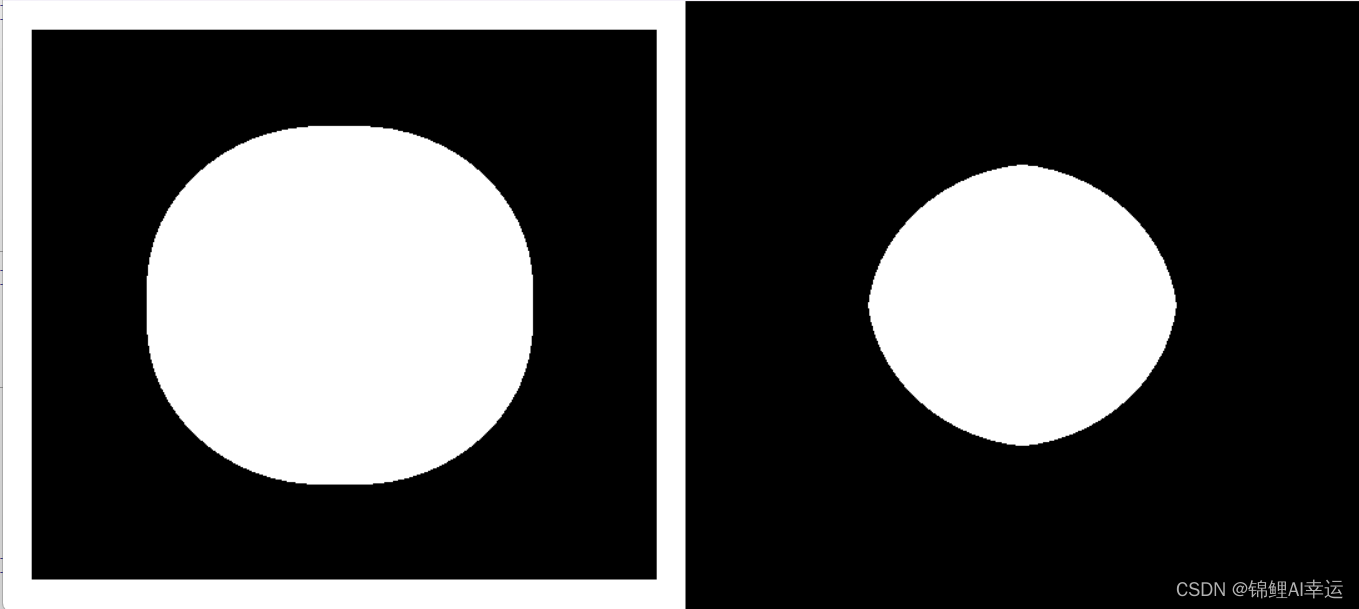

拿原图3的圆，做5次膨胀，5次腐蚀，相减得到其轮廓。

# 梯度=膨胀-腐蚀
pie = cv2.imread('DataPreprocessing/img/pie.png')
kernel = np.ones((7, 7), np.uint8)
dilate = cv2.dilate(pie, kernel, iterations=5)
erosion = cv2.erode(pie, kernel, iterations=5)

res = np.hstack((dilate, erosion))

cv2.imshow('res', res)
cv2.waitKey(0)
cv2.destroyAllWindows()

gradient = cv2.morphologyEx(pie, cv2.MORPH_GRADIENT, kernel)

cv2.imshow('gradient', gradient)
cv2.waitKey(0)
cv2.destroyAllWindows()

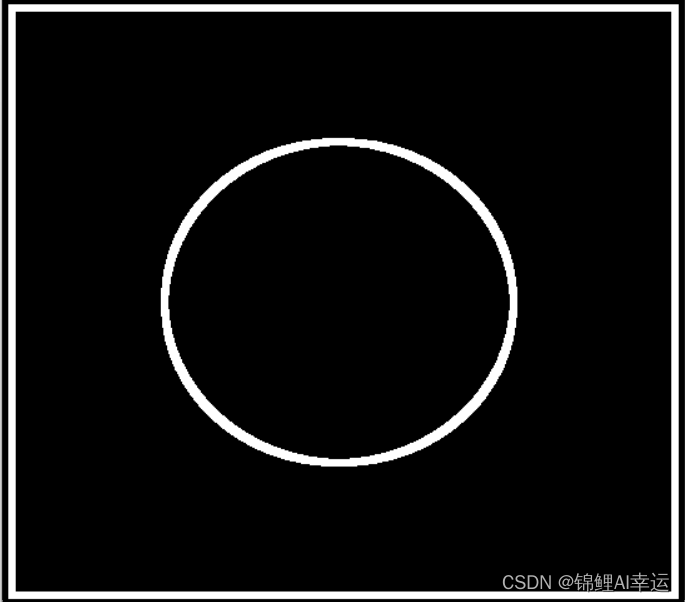

得到梯度运算结果图11:

四、礼帽与黑帽

4.1 礼帽

礼帽 = 原始输入-开运算结果
作用 : 取出亮度高的地方,开运算可以消除暗背景下的高亮区域，那么如果用原图减去开运算结果就可以得到原图中灰度较亮的区域（总结:分割出图像中比周围亮的长条或斑块区域。），所以又称白顶帽变换。
Li_Hei.png原图下载:

# 礼帽
img = cv2.imread('DataPreprocessing/img/Li_Hei.png')
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('tophat', tophat)
cv2.waitKey(0)
cv2.destroyAllWindows()

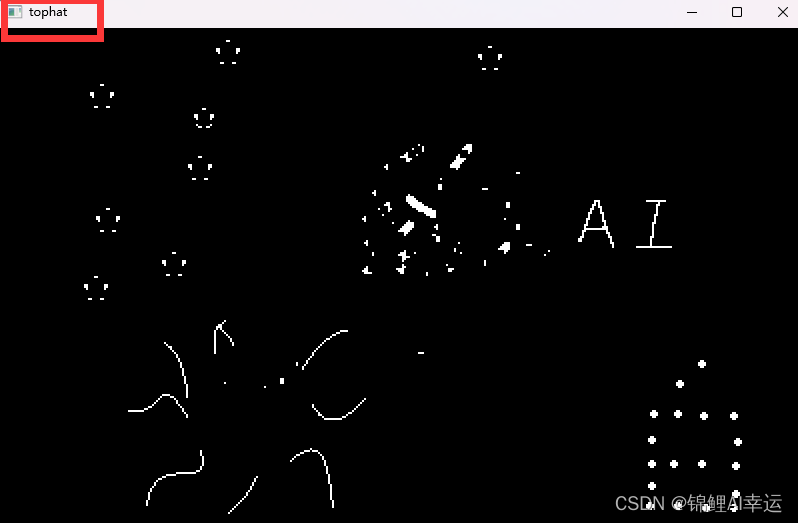

得到礼帽结果图12:

4.2 黑帽

黑帽 = 闭运算-原始输入
作用 : 取出亮度低的地方,闭运算可以删除亮背景下的暗区域，那么用原图减去闭运算结果就可以得到原图像中灰度较暗的区域(总结:分割出图像中比周围暗的长条或斑块区域。)，所以又称黑底帽变换。

# 黑帽
img = cv2.imread('DataPreprocessing/img/Li_Hei.png')
blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('blackhat ', blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()

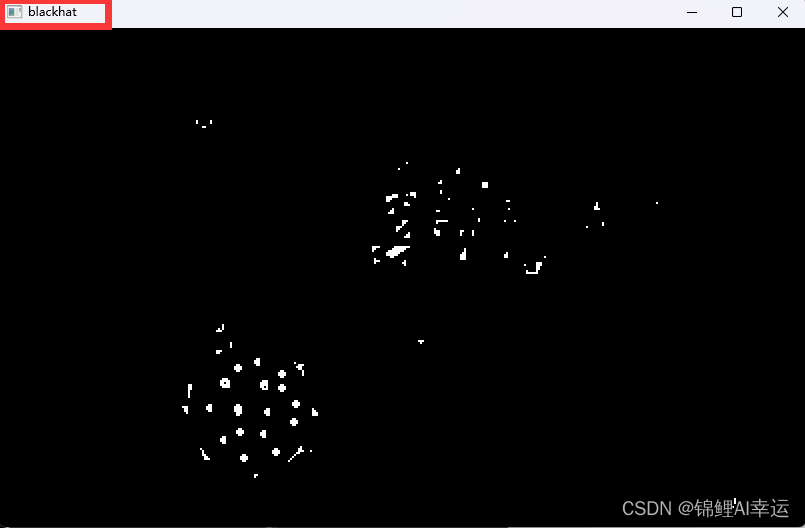

得到礼帽结果图13:
