STM32CubeMX+Proteus仿真LCD1602的显示

本文说明

开发工具：STM32CubeMX+Keil5
开发芯片：STM32F103R6
显示屏幕：LCD1602
仿真软件：Proteus 8.12

工程目标：在LCD1602上显示任意字符即可

资源包下载

LCD1602手册和（HAL库）驱动文件代码，需要的自行下载
链接：https://pan.baidu.com/s/1eQfnV94Yjzfox1rlfROoZA
提取码：z025

LCD1602简介

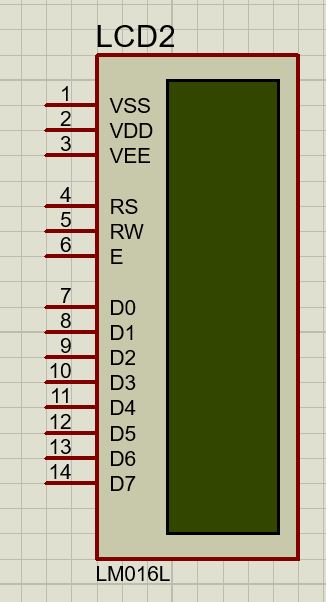

先看一下它长什么样，本项目用的是标准的14脚（无背光），如图

各引脚接口说明如表

其他详细介绍请自行下载并查看资源包里的LCD1602手册

Proteus仿真图

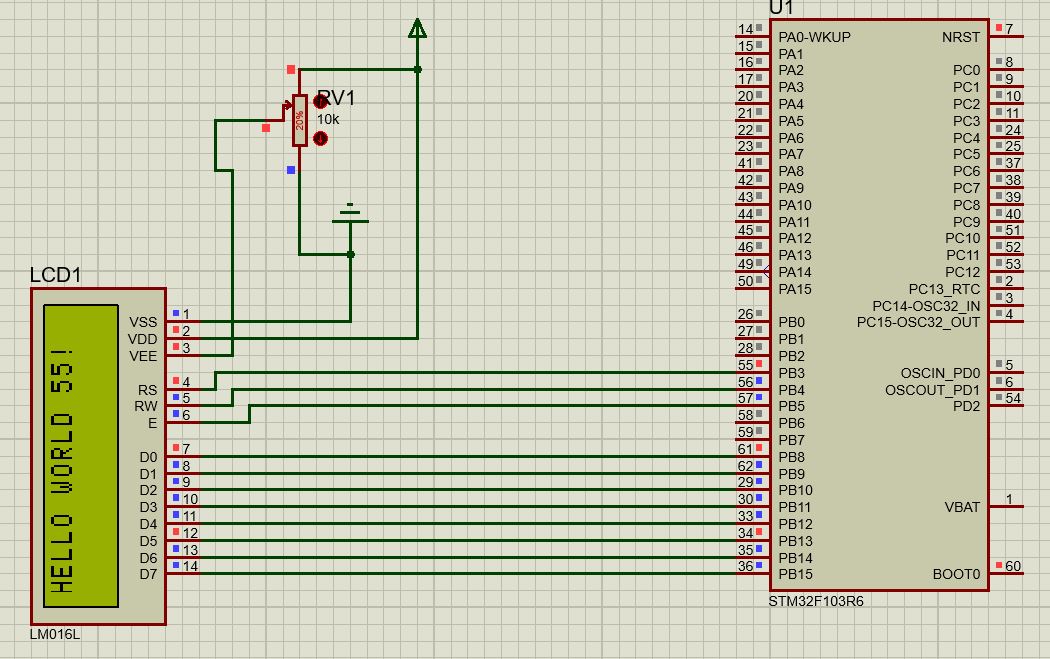

连线方法和仿真结果如图

需要注意的是，VEE要接一个10K的滑动变阻器来调整对比度（虽然我也没看出来有什么区别）

STM32CubeMX配置LCD1602

根据原理图，我们要占用PB3-PB5,PB8-PB15这些个引脚
所以我们将这些引脚都设置为GPIO_OUT,推挽模式，上拉

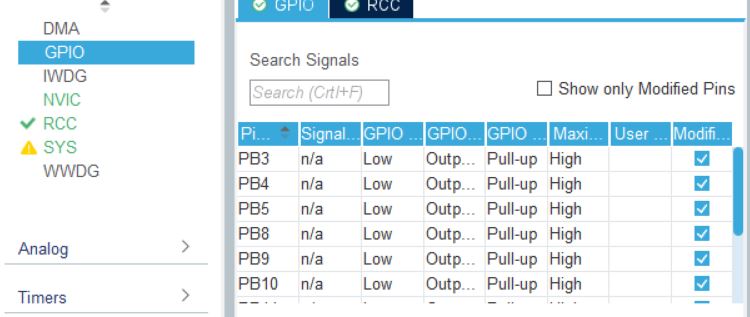

配置完如图所示

然后我们配置一下RCC，设置主频为72MHz，生成代码即可
相关基操可以移步到我的其他文章查看

Keil移植LCD1602驱动文件

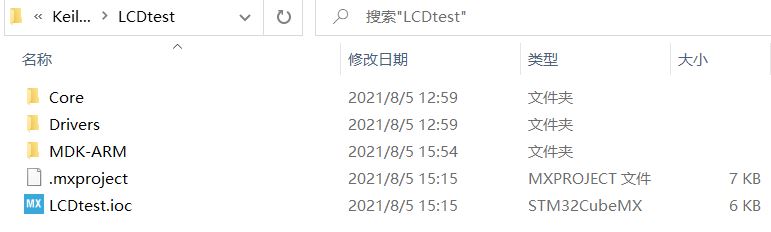

生成的工程结构如图所示

移植LCD1602驱动文件
先下载资源包里的lcd1602.c和lcd1602.h文件
然后将.c文件放入工程Core文件夹下的Src中，将.h文件放入Core文件夹下的Inc中

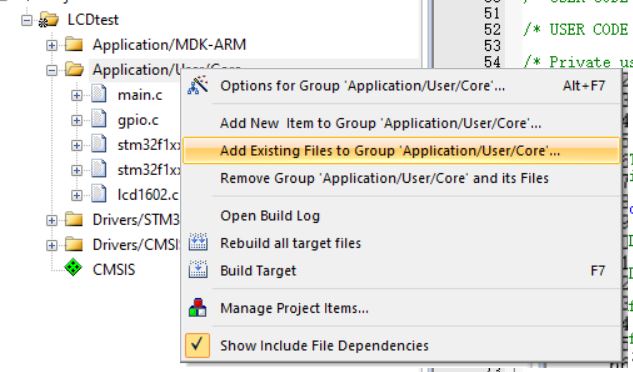

用Keil5打开项目，定位到User/Core下，右键选择Add Existing Files to Group

然后把Src文件夹下的lcd1602.c文件添加进来即可

编译运行，不报错即可

在main.c中记得先引入lcd1602.h

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "lcd1602.h"
/* USER CODE END Includes */

完事在GPIO初始化之后初始化我们的LCD1602
调用LCD_Puts（）函数来显示一个String

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
  LCD_Init();
  LCD_Puts(0,0,"HELLO WORLD 55!");
  /* USER CODE END 2 */

最后编译，生成hex文件，仿真即可

花了我好长时间，亲测可行！

总结

关于LCD1602驱动文件
相关LCD1602驱动文件是在网上找的，可以说是大海捞针，找了好长时间才找到一个能正常显示的（一度怀疑人生555555555）
适配HAL库的LCD1602驱动文件实在是太难找，基本上都是标准库的
对寄存器一顿操作，我看着实在头晕
CSDN上的资源找了一圈，不是这个问题就是哪个问题
最后在github找到相关代码

关于STMCubeMX和标准库
学习基于STM32CubeMX的HAL库到现在，个人认为STM32CubeMX很好用，生成很标准很美观很有可读性的代码它不香吗？
我之前在课上学过标准库，课后跟着原子哥一点一点学习，只能说一点点消磨了我的学习兴趣，把过多的时间放在操作各种GPIO，而且建立的工程代码格式不统一，我个人不太喜欢这种

后续会继续基于STM32CubeMX学习STM32，冲冲冲

我是爱学习的诸葛铁锤，觉得有用的话点个赞哈，啾咪
