概述
1.前言

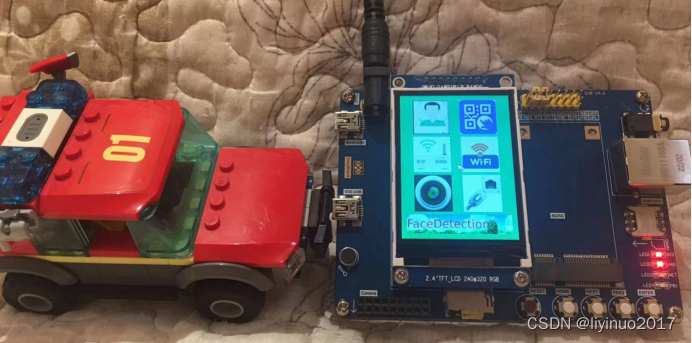

本文描述了基于全志V3S开发板的按键驱动程序和测试应用程序的设计流程。

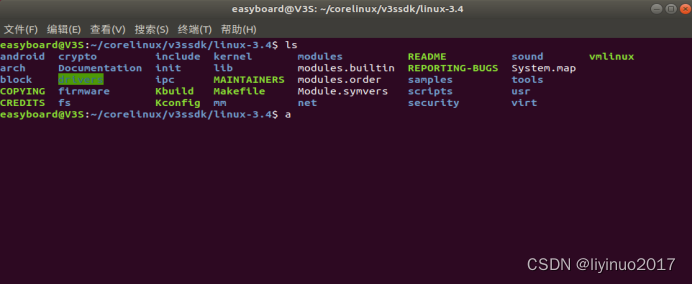

本次设计系统内核是基于linux3.4。

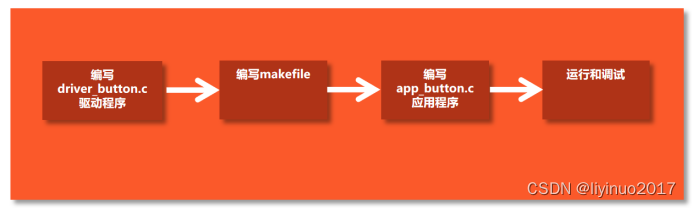

2.设计流程概述
本次设计的步骤是：
步骤一、编写一个driver_button.c的驱动程序。
步骤二、编写makefile文件，编译得到ko。
步骤三、编写一个app_button.c的测试应用程序。
步骤四、在V3S开发板中安装demo_driver驱动程序，并测试app_button应用程序。
3.编写驱动程序
3.1硬件电路

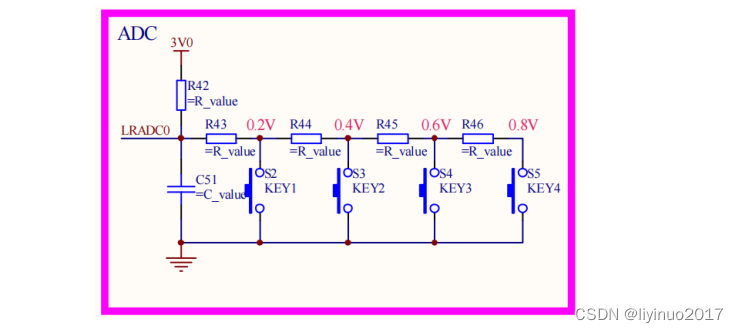

V3S开发板按键的硬件电路原理图如下：
根据原理图可知不同的按键按下对应不同的电压值，使用ADC采样LRADC0处的电压就可以识别是否有按键被按下，例如按键KEY3按下时LRADC0处的电压为0.6V。

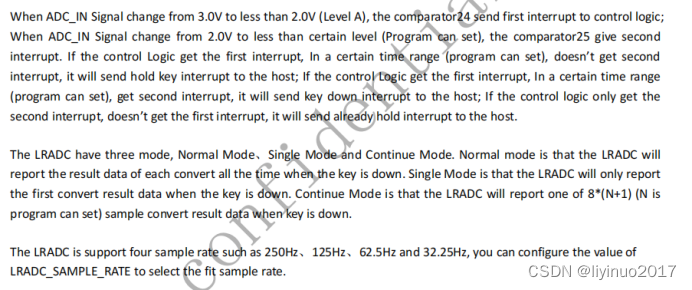

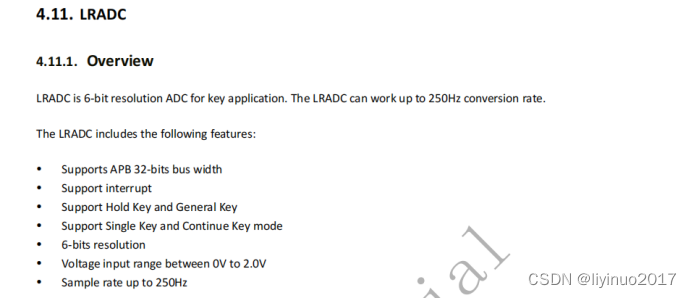

我们查看V3S芯片数据手册，看看如何操作V3S芯片LRADC，V3S芯片关于LRADC的关键信息如下（详细数据请参考数据手册）：

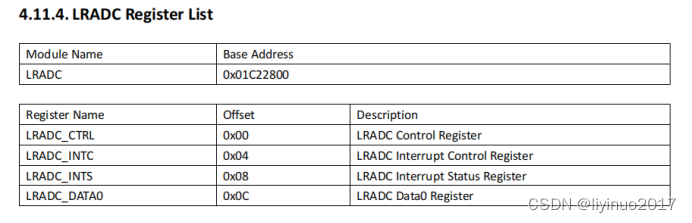

LRADC的控制寄存器信息如下（LRADC寄存器详细数据请参考数据手册）：
我们只需要把LRADC配置成连续采样模式即可，具体配置如下：
LRADC_CTRL = 0x00C00041
LRADC_INTC = 0x00000013
3.2设计要点
本次按键驱动设计使用了以下两个知识点：
1、内核定时器使用
2、阻塞操作 （等待队列）
我们先学习一下这两个知识点。
3.2.1内核定时器
Linux内核定时器是一种基于时间点的计时方式，它以当前时刻为时间起点，以未来的某一时刻为终点，这种策略类似于闹钟。
Linux内核定时器的精度不高，不能作为高精度定时器使用。内核定时器并不是周期性运行，如果要想实现周期性的定时，就需要在定时中断处理函数中重新开启定时器。
使用Linux内核定时器需要增加如下头文件：
#include <linux/timer.h>
#include <linux/jiffies.h>
Linux内核定时器使用分为以下4个步骤：
1、声明定义一个定时器
struct timer_list timer;
2、初始化定时器
/* 初始化定时器 */
init_timer(&timer);
/* 设置定时处理函数 */
timer.function = time_callback;
/* 设置定时时间 */
timer.expires=jiffies + msecs_to_jiffies(100);
3、声明定义定时器中断回调函数
在回调函数中再次设置定时时间，实现周期定时
void time_callback(unsigned long arg)
{
/* 设置定时器 */
mod_timer(&timer, jiffies + msecs_to_jiffies(TIME_NUM));
}
4、启动定时器
add_timer(&timer);
通过以上的4个步骤，我们就可以正常使用Linux内核定时器了。
3.2.2阻塞操作
相信大家去吃一些美味小食时都排队的经历吧，这种漫长的等待经历是不是还历历在目？除了在队伍里傻站着和刷刷手机，啥也干不了。
但是有些商场就有一种很好的等待机制：无线提示器。客户点餐后就可以在一定范围内自由活动，当你点的餐做好了，无线提示器会提示你去取餐。这种方式可以极大的减轻客户站立排队的低效和痛苦。
回到上面排队的例子，第一种站立式排队模式，当你处在这种等待模式下时你必须一直保存这种排队等待的状态，直到你买到你需要的商品。这种等待方式属于非阻塞式等待。
第二种无线提示器模式，当你完成商品付款后，就可以在一定范围内自由活动，直到收到无线提示器会提示你。这种等待方式属于阻塞式等待。
非常明显在大多数情况下阻塞式等待会更加高效。
我们使用linux等待队列实现阻塞操作，当事件未准备好时任务进入挂起状态，当事件准备好时唤醒任务。
使用等待队列需要包含如下头文件：
#include <linux/wait.h>
#include <linux/sched.h>
linux等待队列操作分为以下4个步骤：
1、定义等待队列和等待标志
wait_queue_head_t button_wait;
bool key_ready = false;
2、初始化等待队列
init_waitqueue_head(&button_wait);
3、进入等待
wait_event(button_wait, key_ready);
4、唤醒任务
需要在另外一处可以执行到的代码出执行唤醒代码
key_ready = true;
wake_up(&button_wait);
通过以上的4个步骤，我们就可以正常使用Linux等待队列进行阻塞操作了。
3.3按键驱动实现
描本次按键驱动程序策略如下：
1、应用程序通过驱动程序的read函数读取按键值，当检测有按键被按键时read函数返回按键值，当无按键按下时read函数使用等待队列让应用程序挂起（不继续运行）。
2、驱动程序中设置一个周期为10ms内核定时器，在定时器中断回调函数中检测按键是否被按下，并做去抖操作。如果在定时器中断回调函数中确定有按键被按下，此时唤醒因为等待按键被挂起的应用程序。

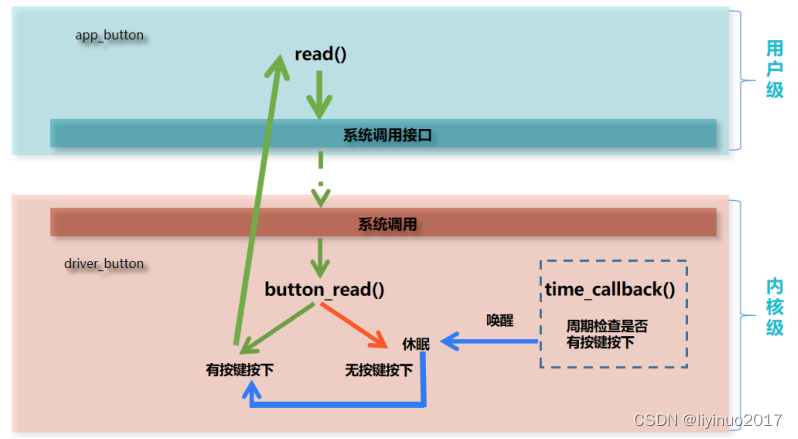

策略框图如下：
3.4驱动代码
编写一个demo_driver.c的驱动程序，驱动程序源码如下（代码不再作解释说明，可以参数代码注释）：
/**
*********************************************************************************************************
* driver_button
* (c) Copyright 2021-2031
* All Rights Reserved
*
* @File :
* @By : liwei
* @Version : V0.01
*
*********************************************************************************************************
**/
/**********************************************************************************************************
Includes
**********************************************************************************************************/
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/delay.h>
#include <linux/cdev.h>
#include <linux/io.h> /* io remap */
#include <linux/ioport.h>
#include <linux/timer.h> /* time */
#include <linux/jiffies.h>
#include <linux/uaccess.h> /* copy */
#include <linux/wait.h> /* wait */
#include <linux/sched.h>
/**********************************************************************************************************
Define
**********************************************************************************************************/
#define DRIVER_MAJOR 232
#define DEVICE_NAME "driver_button"
#define BASE_ADDRESS 0x01C22800
#define IOC_MAGIC 'w'
#define IOCTL_TEST_ON _IO(IOC_MAGIC,0)
#define IOCTL_TEST_OFF _IO(IOC_MAGIC,1)
#define BUTTON_NULL (0X3F)
#define BUTTON_HOME (0X04)
#define BUTTON_NEXT (0X0B)
#define BUTTON_PREV (0X11)
#define BUTTON_ENTER (0X18)
#define TIME_NUM (10)
#define FILTER_NUM (5)
/**********************************************************************************************************
Typedef
**********************************************************************************************************/
/**********************************************************************************************************
Variables
**********************************************************************************************************/
/* gpio寄存器 */
static volatile unsigned char __iomem *base_res;
static volatile unsigned char __iomem *adc_base;
static volatile unsigned char __iomem *adc_data;
static volatile unsigned char __iomem *adc_ctl;
static volatile unsigned char __iomem *adc_irq;
struct timer_list timer; /* 定义定时器 */
wait_queue_head_t button_wait; /* 等待队列 */
bool key_ready = false;
static unsigned char user_key = BUTTON_NULL;
static unsigned char last_key = BUTTON_NULL;
static unsigned char handle_key = BUTTON_NULL;
/**********************************************************************************************************
Function
**********************************************************************************************************/
/***********************************************************************************************************
* @描述 : 键值处理
***********************************************************************************************************/
void get_key_value(unsigned char value)
{
switch(value)
{
case BUTTON_HOME:
user_key = 1;
break;
case BUTTON_NEXT:
user_key = 2;
break;
case BUTTON_PREV:
user_key = 3;
break;
case BUTTON_ENTER:
user_key = 4;
break;
default :
break;
}
}
/***********************************************************************************************************
* @描述 : 按键处理函数
***********************************************************************************************************/
void button_handle(void)
{
static unsigned char null_key_num = 0;
static unsigned char valid_key_num = 0;
/*判断按键是否为空*/
if(*adc_data != BUTTON_NULL)
{
null_key_num = 0;
last_key = *adc_data;
/*判断与上次有效键值是否一致*/
if(handle_key != last_key)
{
/*多次判断，去抖操作*/
valid_key_num++;
if(valid_key_num > FILTER_NUM)
{
valid_key_num = 0;
handle_key = last_key;
/*获取键值*/
get_key_value(handle_key);
/*唤醒等待任务*/
key_ready = true;
wake_up(&button_wait);
}
}
}
else
{
/*多次判断，去抖操作*/
null_key_num++;
valid_key_num = 0;
if(null_key_num > FILTER_NUM)
{
/*按键为空*/
null_key_num = 0;
last_key = BUTTON_NULL;
handle_key = BUTTON_NULL;
}
}
}
/***********************************************************************************************************
* @描述 : 定时器回调函数
***********************************************************************************************************/
void time_callback(unsigned long arg)
{
/* 设置定时器 */
mod_timer(&timer, jiffies + msecs_to_jiffies(TIME_NUM));
/* 根据ADC数值 获取按键值 */
button_handle();
}
/***********************************************************************************************************
* @描述 : 初始化函数
***********************************************************************************************************/
void time_init(void)
{
/* 初始化定时器 */
init_timer(&timer);
/* 设置定时处理函数 */
timer.function = time_callback;
/* 超时时间 2 秒 */
timer.expires=jiffies + msecs_to_jiffies(TIME_NUM);
/* 启动定时器 */
add_timer(&timer);
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static int ioremap_init(void)
{
base_res = request_mem_region(BASE_ADDRESS , 0x10 , "GPIOE_MEM");
if(base_res == NULL)
{
printk("request_mem_region BASE_ADDRESS,0x28 failn");
}
else
printk(KERN_EMERG DEVICE_NAME " ======================request_mem_region ok ======================n");
/* IO映射 */
adc_base = (unsigned char*)ioremap(BASE_ADDRESS , 0x10);
if(adc_base == NULL)
{
printk("ioremap BASE_ADDRESS,0x28 failn");
}
else
printk(KERN_EMERG DEVICE_NAME " ======================ioremap ok ======================n");
/* 寄存器地址映射 */
adc_ctl =(unsigned int*)(adc_base + 0x00);
adc_irq =(unsigned int*)(adc_base + 0x04);
adc_data =(unsigned int*)(adc_base + 0x0c);
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static int adc_init(void)
{
*adc_ctl = 0x00C00041;
*adc_irq = 0x00000013;
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static int button_open(struct inode *inode, struct file *file)
{
printk(KERN_EMERG "======================open======================n");
/* IO资源申请 */
ioremap_init();
/* 初始化adc */
adc_init();
/* 初始化定时器 */
time_init();
/* 初始化等待队列 */
init_waitqueue_head(&button_wait);
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static ssize_t button_write(struct file *file, const char __user * buf, size_t count, loff_t *ppos)
{
printk(KERN_EMERG "======================write======================n");
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static ssize_t button_read(struct file *file, char __user * buf, size_t count, loff_t *ppos)
{
char buff[20];
char num;
/* 判断按键是否有效 */
if(user_key == BUTTON_NULL )
{
/* 无有效按键时，任务进入等待 */
printk(KERN_EMERG "====================== wait : null key ======================n");
wait_event(button_wait, key_ready);
}
key_ready = false;
/* 有效按键唤醒任务 */
printk(KERN_EMERG "====================== wake up :valid key ======================n");
num = sprintf(buff,"%s%d","key = ", user_key);
copy_to_user(buf , buff , num);
/* 清空按键数值 */
user_key = BUTTON_NULL;
memset(buff,0,20);
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static int button_close(struct inode *inode, struct file *file)
{
/* 删除定时器 */
del_timer(&timer);
printk(KERN_EMERG "======================close ======================n");
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static int button_ioctl( struct file *file, unsigned int cmd, unsigned long arg)
{
printk(KERN_EMERG "======================ioctl ======================n");
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static struct file_operations driver_flops =
{
.owner = THIS_MODULE,
.open = button_open,
.write = button_write,
.read = button_read,
.unlocked_ioctl = button_ioctl,
.release = button_close,
};
static struct cdev dev;
static dev_t devno;
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static int __init driver_button_init(void)
{
int ret;
/* 申请设备号 */
ret = alloc_chrdev_region(&devno, 0, 1, DEVICE_NAME);
if(ret < 0)
{
pr_err("alloc_chrdev_region failed!");
return ret;
}
printk("MAJOR is %dn", MAJOR(devno));
printk("MINOR is %dn", MINOR(devno));
/* 注册设备 */
cdev_init(&dev, &driver_flops);
ret = cdev_add(&dev , devno, 1);
if (ret < 0)
{
pr_err("cdev_add failed!");
return ret;
}
printk(KERN_EMERG DEVICE_NAME " ======================driver_button_init======================n");
return 0;
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
static void __exit driver_button_exit(void)
{
/* 注销设备 */
cdev_del(&dev);
/* 释放设备号 */
unregister_chrdev_region(devno, 1);
printk(KERN_EMERG DEVICE_NAME " ======================driver_button_exit======================n");
}
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
module_init(driver_button_init);
module_exit(driver_button_exit);
MODULE_LICENSE("GPL");
/***********************************************END*******************************************************/
4.编写makefile
本次设计通过单编ko的方式得到驱动ko，单编ko的详细说明请参考我的另外一篇文章《如何编译linux驱动ko》。本次设计的Makefile代码如下（根据开发环境指定内核路径和编译工具路径）：
.PHONY: main clean
KERNELDIR := /home/liwei/v3_work/project/linux-3.4
PWD := $(shell pwd)
CROSS_ARCH := /home/liwei/v3_work/tools/host/bin/arm-buildroot-linux-gnueabihf-gcc
obj-m += driver_button.o
main:
$(MAKE) $(CROSS_ARCH) -C $(KERNELDIR) M=$(PWD) modules
clean:
rm -rf *.o *~ core .depend .*.cmd *.ko *.mod.c .tmp_versions *.symvers *.d *.markers *.order
将driver_button.c和上述的Makefile文件放在同一个目录下（路径为任意路径，不需要一定放在内核目录中），执行make指令，最终我们得到了驱动ko 。
5.编写应用程序
编写一个demo_app.c的应用程序，程序源码如下：
/**
*********************************************************************************************************
* demo
* (c) Copyright 2021-2031
* All Rights Reserved
*
* @File :
* @By : liwei
* @Version : V0.01
*
*********************************************************************************************************
**/
/**********************************************************************************************************
Includes
**********************************************************************************************************/
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
/***********************************************************************************************************
* @描述 :
***********************************************************************************************************/
int main(int arvc, char *argv[])
{
int fd;
int buff[20] ;
int num;
printf("==========button test==================n");
//打开驱动
fd = open("/dev/driver_button",O_RDWR);
while(1)
{
//执行驱动读操作
num= read(fd,buff,15);
printf("run:%srn",buff);
//延时等待串口发送数据 ，清发送BUFF
sleep(1);
memset(buff,0,20);
}
return 0;
}
/***********************************************END*******************************************************/
应用程序源码用于测试按键驱动功能，在测试程序在一直循环读取按键驱动数据，并将按键数据打印出来。
我们将应用程序源码放在虚拟机的任意一个目录中，并在该目录下执行如下gcc编译指令：

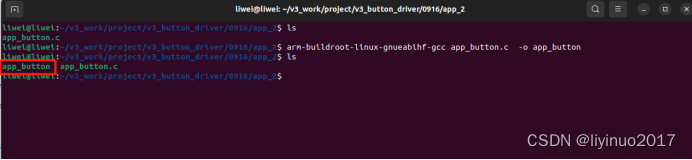

arm-buildroot-linux-gnueabihf-gcc app_button.c -o app_button
于是我们得到一个可执行文件app_button
6.安装驱动及运行应用程序

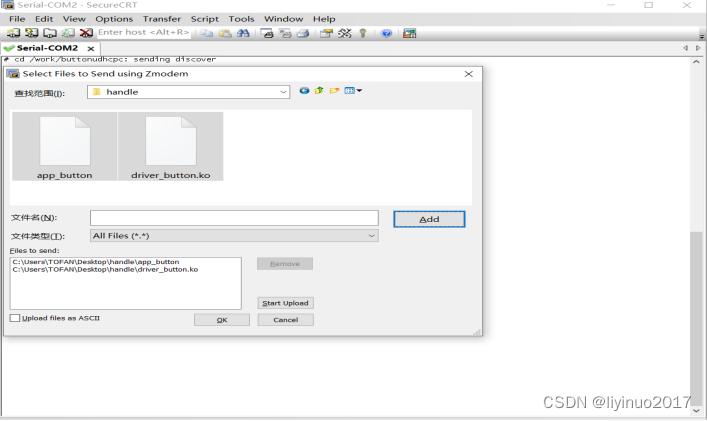

目前我们得到了driver_button.ko和app_button两个文件，我们使用SecureCRTPortable工具将这两个文件传输到V3开发板中。

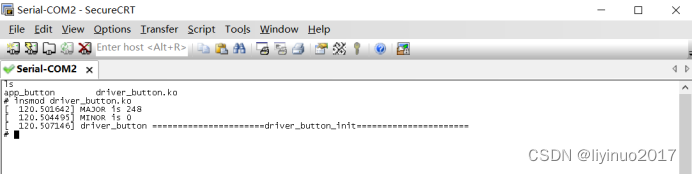

执行安装驱动指令：
insmod driver_button.ko
执行创建文件节点指令：
mknod /dev/driver_button c 248 0
执行修改app_button文件权限指令：
chmod 777 app_button

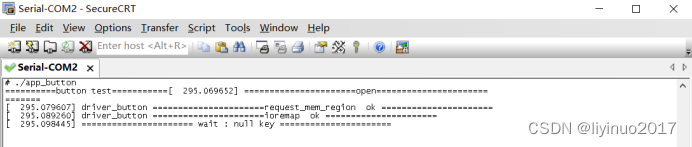

执行运行demo_app指令：
./app_button

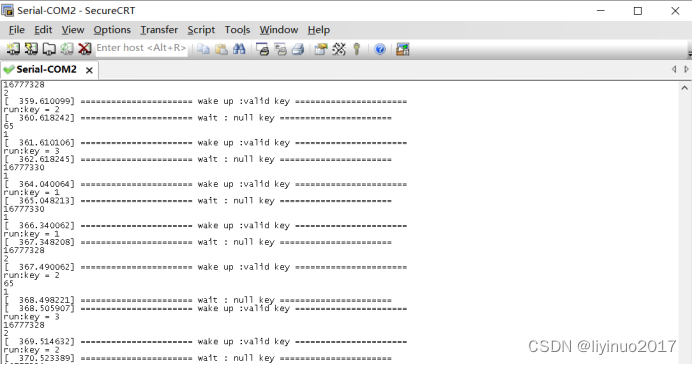

测试按键结果如下：
7.总结
本文本文描述了基于全志V3S开发板的按键驱动程序和测试应用程序的设计流程，本次设计细节如下：
1、硬件电路通过ADC识别按键。
2、使用内核定时器周期查询按键是否按下。
3、使用等待队列休眠等待按键的应用。
创作不易希望朋友们点赞，转发，评论，关注。
您的点赞，转发，评论，关注将是我持续更新的动力
作者：李巍
Github：liyinuoman2017
CSDN：liyinuo2017
今日头条：程序猿李巍
