串口、COM口、TTL、RS232、RS485区别详解

原贴地址：http://xilinx.eetrend.com/article/10712

1、串口、COM口是指的物理接口形式(硬件)。而TTL、RS-232、RS-485是指的电平标准(电信号)。

2、接设备的时候，一般只接GND RX TX。不会接Vcc或者+3.3v的电源线，避免与目标设备上的供电冲突。

3、PL2303、CP2102芯片都是常用的USB转TTL串口的芯片，用USB来扩展串口(TTL电平)。

4、MAX232芯片是TTL电平与RS232电平的专用双向转换芯片，可以TTL转RS-232，也可以RS-232转TTL。

5、TTL标准是低电平为0，高电平为1（+5V电平）。RS-232标准是正电平为0，负电平为1（±15V电平）。

6、RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。

    串口、COM口

    COM口即串行通讯端口，简称串口。一般我们见到的是两种物理标准。D型9针插头，和 4针杜邦头两种。下图是个USB转TTL串口的小板，可以用USB扩展出一个串口。对于使用笔记本或者没有COM的台机开发的嵌入式工程师来说就是必备工具。除了可以使用串口给MCU下载程序外，还是辅助调试程序的神器。

    RS232

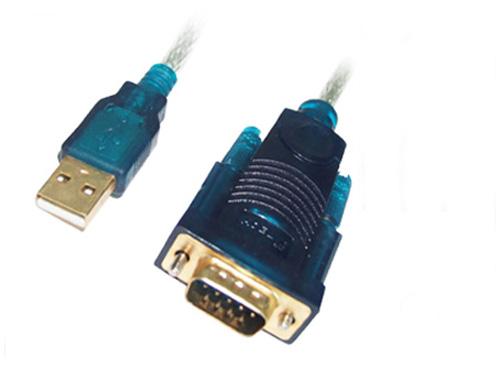

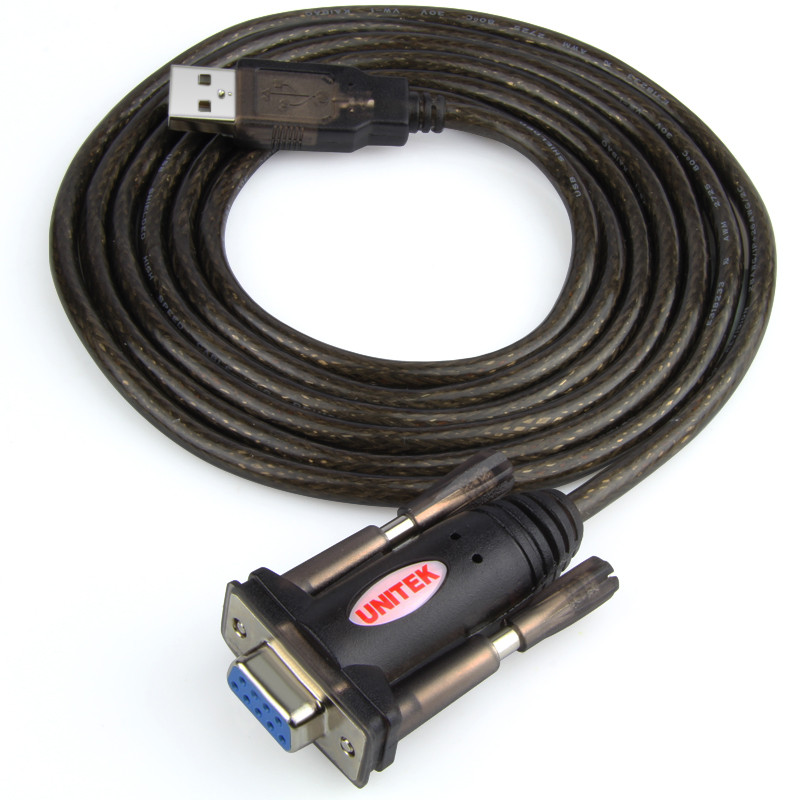

    上边介绍的都是USB转TTL串口，如果目标设备上是RS-232串口(D型9针接口)可咋整呀？再接一片MAX232转换一下就行，如下图。

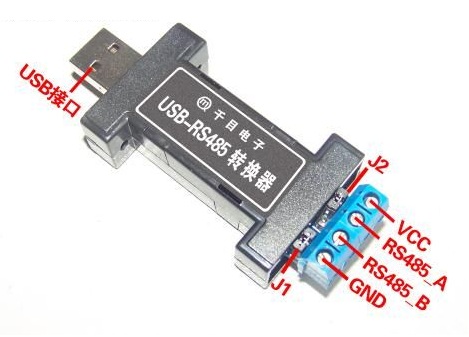

    RS485

    在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。RS-485接口的最大传输距离标准值为4000英尺（约1219米），实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。
