RS232和RS485的区别

RS232与RS485一直是弱电常见的接口

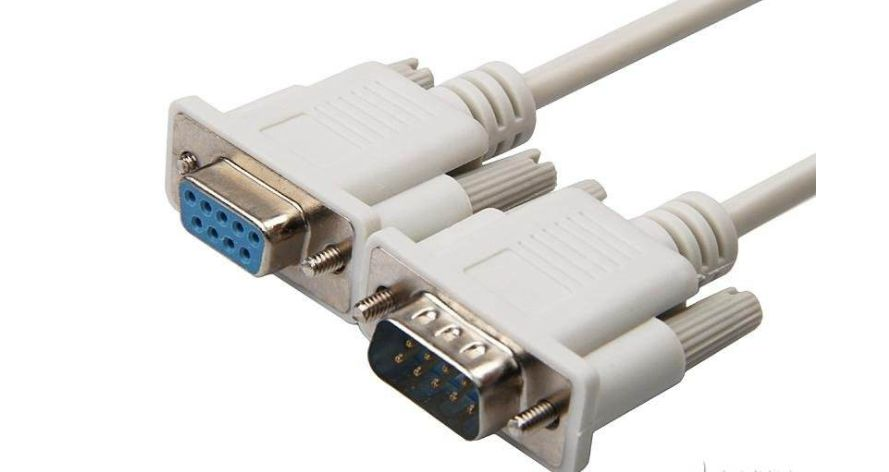

RS232接口图片

一、接口的物理结构

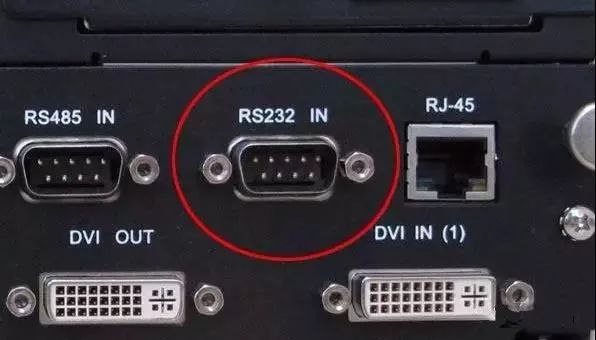

1、RS232接口：

计算机通讯接口之一，通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。

连接器使用型号为DB-25的25芯插头座。一些设备与PC机连接的RS-232接口，因为不使用对方的传送控制信号，只需三条接口线，即“发送数据”、“接收数据”和“信号地”。所以采DB-9的9芯插头座，传输线采用屏蔽双绞线。

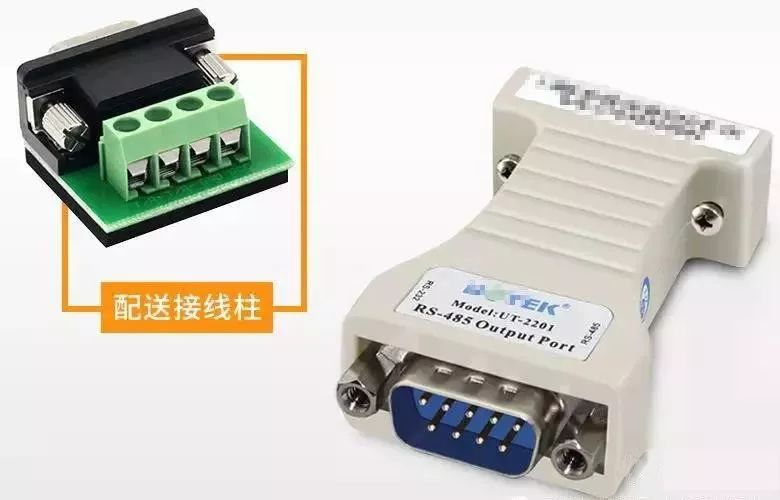

2、RS485

RS485无具体的物理形状，根据工程的实际情况而采用的接口。

二、接口的电子特性

1、RS232：传输电平信号接口的信号电平值较高(信号“1”为“-3V至-15V”,信号“0”为“3至15V”)，易损坏接口电路的芯片，又因为与TTL电平(0_{“<0.8v”,1}“>2.0V”)不兼容故需使用电平转换电路方能与TTL电路连接。另外抗干扰能力差。

2、RS485：传输差分信号逻辑“1”以两线间的电压差为+（2—6） V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。

三、通讯距离长短

1、RS232：RS232传输距离有限，传输距离标准值为15米（若采用光电隔离20 mA的电流环进行传送，其传送距离可以达到1000 m。另外，如果在RS-232总线接口再加上Modem，通过有线、无线或光纤进行传送，其传输距离可以更远），只能点对点通讯，最大传输速率最大为20kB/s。

2、RS485：RS485最大无线传输距离为1200米。最大传输速率为10Mbps，在100Kb/S的传输速率下，才可以达到最大的通信距离。

采用阻抗匹配、低衰减的专用电缆可以达到1800米！超过1200米，可加中继器（最多8只），这样传输距离接近10Km。

四、能否支持多点通讯

RS232：RS232接口在总线上只允许连接1个收发器，不能支持多站收发能力，所以只能点对点通信，不支持多点通讯。

RS485：RS485接口在总线上是允许连接多达128个收发器。即具有多站通讯能力，这样用户可以利用单一的RS485接口方便地建立起设备网络。

五、通讯线的差别

RS232：可以采用三芯双绞线、三芯屏蔽线等。

RS485：可以采用两芯双绞线、两芯屏蔽线等。在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（用于RS485 & CAN）一对18AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（用于RS485 & CAN）一对18AWG）。

补充RS232：其实它的应用非常广泛，可以连接各种设备，例如监控、其它的设备升级或调试等都可能需要用到它。功能与USB比较接近，随着USB端口的越来越普遍，将会出现更多的把USB转换成RS-232或其它接口的转换装置。

通过USB接口可连接更多的RS-232设备，不仅可获得更高的传输速度，实现真正的即插即用，同时解决了USB接口不能远距离传输的缺点(USB通讯距离在5米内）。
