RS232、RS485、RS422、RJ45接口，终于弄明白了！

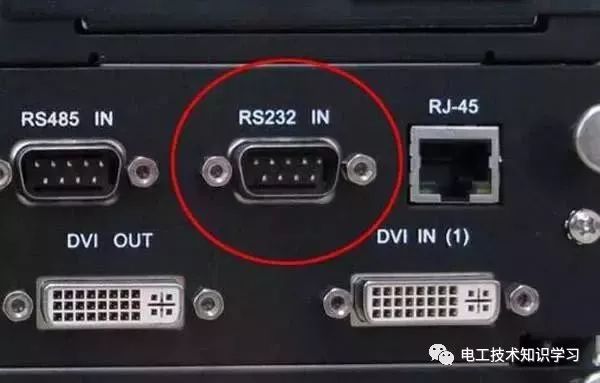

通讯端口都是串口，在以下几个方面有区别：

1、通讯距离

RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。

2、所连接设备个

RS232只能连接一个设备，而RS485可以连接多个设备。

3、端口的定义

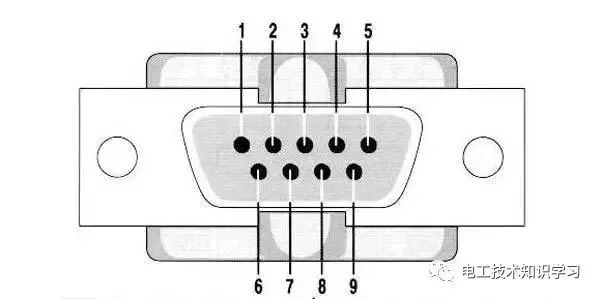

RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：

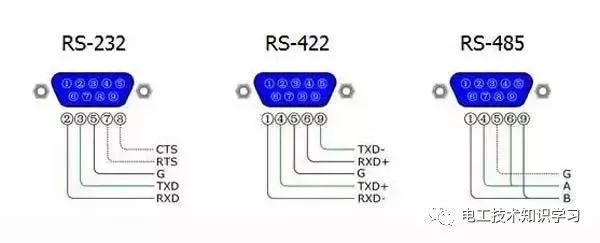

而RS422/RS485为非标准接口，一般为15针串行接口（也有使用9针接口的），每个设备的引脚定义也不一样。另外还需要说明的是，RS422和RS485也有区别：RS422为4线制，全双工模式；RS485为两线制，半双工模式。

RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。下面就由广州莱安智能化系统开发有限公司介绍一下：

RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。所以RS-232适合本地设备之间的通信。

422与RS-485串行接口标准,RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，在早期PC通信中比较常见,RS-422的最大传输距离为4000英尺，最大传输速率为10Mb/s

RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。

这些异步串行通讯接口都应用于计算机测控系统中，RS232C 是美国电子工业协会正式布的串行总线标准，也是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。RS232C串行接口总线适用于：设备之间的通讯距离不大于15米，传输速率最大为20kB/s。

一个完整的RS232C接口有22根线，采用标准的25芯插头座。RS232C采用逻辑，逻辑“1”：－5V~-15V,逻辑“0”：+5V~+15V

缺点：数据传输速度慢、通讯距离短、未规定校准的连接器、接口处各信号间易产生串扰。

1、RS-232是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。RS-232-C标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

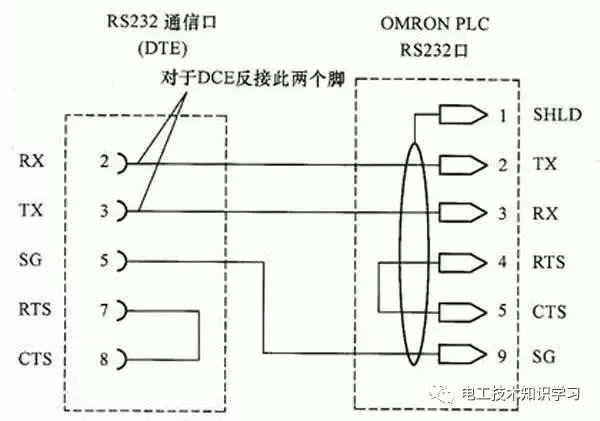

RS232通讯的基础知识：RS232通讯又叫串口通讯方式。是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。

通讯距离：9600波特率下建议在13米以内。

通讯速率（波特率 Baud Rate）：缺省常用的是 9600 bps，常见的还有 1200 2400 4800 19200 38400等。波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

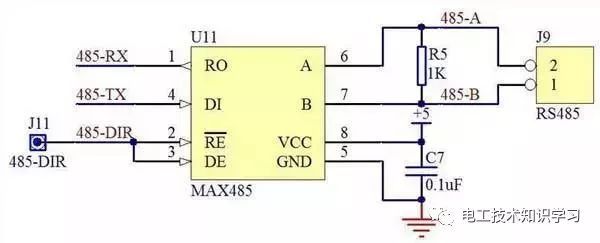

2、RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。 RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

RS485通讯的基本知识：RS485和RS232的基本的通讯机理是一致的，他的优点在于弥补了RS232 通讯距离短，不能进行多台设备同时进行联网管理的缺点。

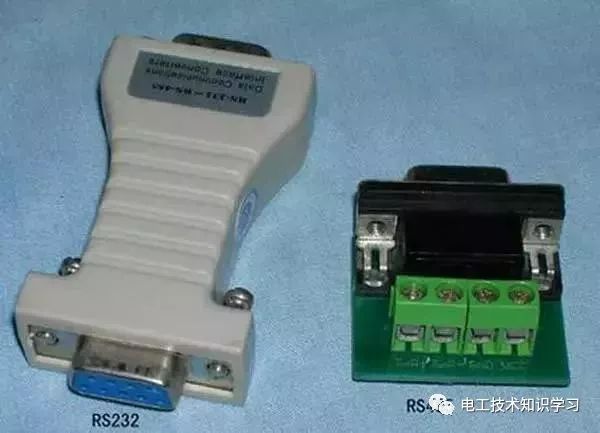

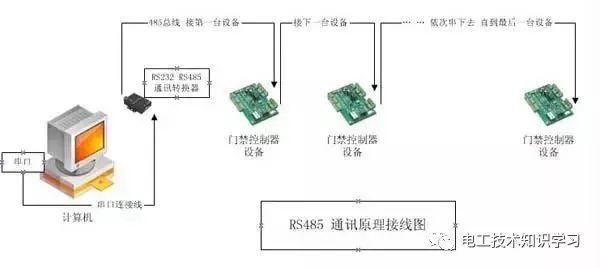

计算机通过 RS232 RS485转换器，依次连接 多台 485设备（门禁控制器），采用轮询的方式，对总线上的设备轮流进行通讯。

接线标示是 485+ 485- ，分别对应链接设备（控制器）的 485+ 485-。

3、RS422是双端线传送信号，通过传输线驱动器，把逻辑电平变换成电位差，完成始端的信息怤；通过传输线接收器，把电位差转变成逻辑电平，实现终端的信息接收。总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线 发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。RS422通过两对双绞线可以全双工工作收发互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。RS422和RS485在19kpbs下能传输1200米。用新型收发器线路上可连接台设备。

S422比RS232传输信号距离长，速度快，传输率最大为10Mbit/s，在此速率下电缆允许长度为120米，如果采用较低传输速率，如9000波特率时，最大距离可达1200米。

RRS422每个通道要用二条信号线，如果一条是逻辑“1”状态，另一条为逻辑“0”。电路由发送器、平衡连接电缆、电缆终端负载、接收器几部分组成。在电路中规定只许有一个发送器，可有多个接收器，因此通常采用点对点通讯方式。

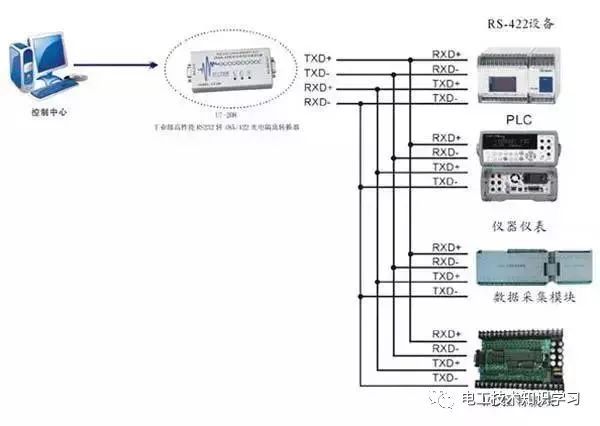

RS422通讯基础知识：他的通讯原理和RS485类似，区别在于他的总线是两组双绞线（4根线），分别标示为 R+ R- T+ T- .缺点是布线成本高，容易搞错。现在用得比较少。

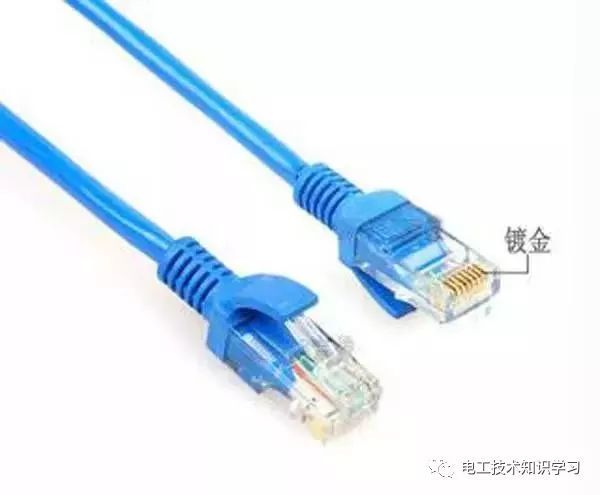

4、RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

以太网 10/100Base-T 接口:

Pin Name Deion

1 TX+ Tranceive Data+ (发信号+)

2 TX- Tranceive Data- (发信号-)

3 RX+ Receive Data+ (收信号+)

4 n/c Not connected (空脚)

5 n/c Not connected (空脚)

6 RX- Receive Data- (收信号-)

7 n/c Not connected (空脚)

8 n/c Not connected (空脚)

以太网 100Base-T4 接口:

Pin Name Deion

1 TX_D1+ Tranceive Data+

2 TX_D1- Tranceive Data-

3 RX_D2+ Receive Data+

4 BI_D3+ Bi-directional Data+

5 BI_D3- Bi-directional Data-

6 RX_D2- Receive Data-

7 BI_D4+ Bi-directional Data+

8 BI_D4- Bi-directional Data-

1 white/orange

2 orange/white

3 white/green

4 blue/white

5 white/blue

6 green/white

7 white/brown

8 brown/white

注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。

以往，PC与智能设备通讯多借助RS232、RS485、以太网等方式，主要取决于设备的接口规范。但RS232、RS485只能代表通讯的物理介质层和链路层，如果要实现数据的双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符合ISO/OSI的规范，只能实现较单一的功能，适用于单一设备类型，程序不具备通用性。

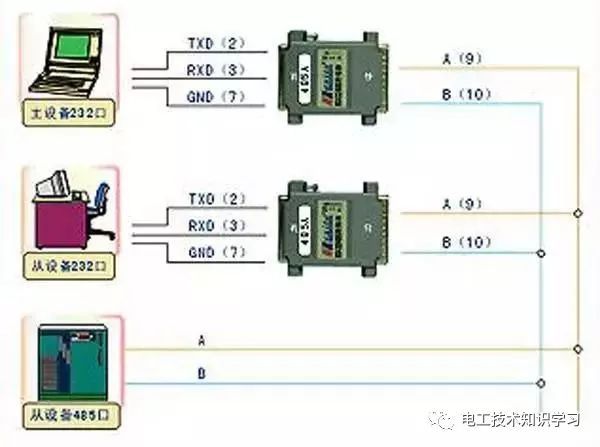

在RS232或RS485设备联成的设备网中，如果设备数量超过2台，就必须使用RS485做通讯介质，RS485网的设备间要想互通信息只有通过“主（Master）”设备中转才能实现，这个主设备通常是PC，而这种设备网中只允许存在一个主设备，其余全部是从（Slave）设备。而现场总线技术是以ISO/OSI模型为基础的，具有完整的软件支持系统，能够解决总线控制、冲突检测、链路维护等问题。现场总线设备自动成网，无主/从设备之分或允许多主存在。在同一个层次上不同厂家的产品可以互换，设备之间具有互操作性。

1、这个2232是美国的物理标准接口，你说的再说这个主要是总向标准那个25条信号线包括一个主通道那还有一个辅助通航还有在多少情况下主要使用主通道一般是双工通讯，另外的他在传授距离比较短一般就是不能用于这个公模干扰的问题一般就用用20米以内。

2、这个相对2485呢这个总线的传输距离就是嗯十几米到上千米的主要是总线这个标准。

3、这个422他跟这个什么ls85差不多然后她的一个区别就是说一个是单端输出一个是这个三条线就是一部传输。
