串口使用简介

1、 串口的作用

UART：通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，简称串口。
①调试：移植u-boot、内核、应用程序时，主要使用串口查看打印信息
②外接各种模块

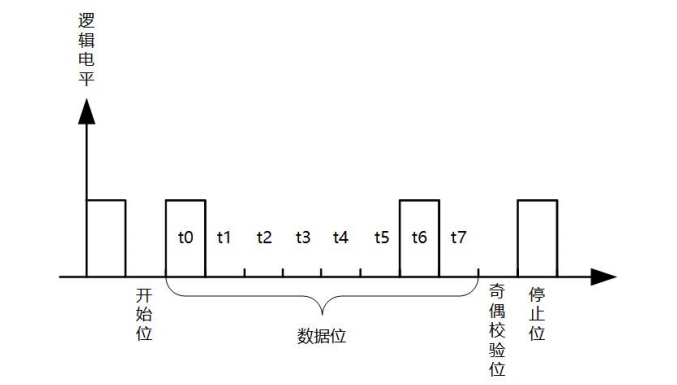

2、串口参数
①波特率：一般选波特率都会有9600,19200,115200等选项。其实意思就是每秒传输这么多个比特位数(bit)。
②起始位:先发出一个逻辑”0”的信号，表示传输数据的开始。
③数据位：可以是5~8位逻辑”0”或”1”。如ASCII码（7位），扩展BCD码（8位）。小端传输。
④校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验数据
传送的正确性。
⑤停止位：它是一个字符数据的结束标志。

怎么发送一字节数据，比如‘A‘?
‘A’的ASCII值是0x41,二进制就是01000001，怎样把这8位数据发送给PC机呢？

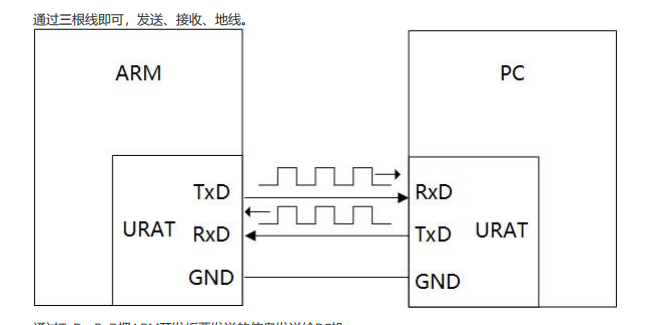

规定传输协议

①原来是高电平，ARM拉低电平，保持1bit时间；
②PC在低电平开始处计时；
③ARM根据数据依次驱动TxD的电平，同时PC依次读取RxD引脚电平，获得数据；

逻辑电平分为是TTL/CMOS逻辑电平和RS-232电平。
TTL/CMOS逻辑电平:
在xV至5V之间，就认为是逻辑1，在0V至yV之间就为逻辑0
RS-232逻辑电平：
在-12V至-3V之间，就认为是逻辑1，在+3V至+12V之间就为逻辑0。

电平不同时，需要接电平转换芯片
