概述

COM口采集三菱PLC的配置

4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因三菱FX3U是RS422接口，通过RS422转RS232线接到BL110网关上，故选择COM1口采集FX3U。

1.1.1.1.1 COM口的配置

COM1通过RS422转RS232线连接三菱FX3U，COM1口配置如下：

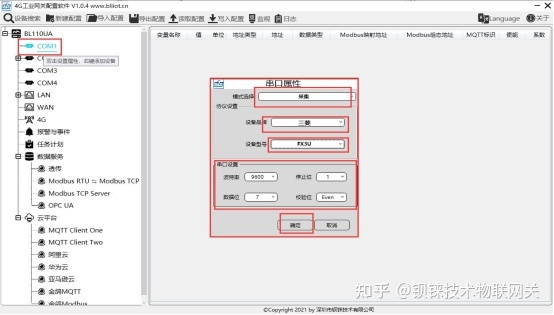

工业智能网关BL110 COM口采集三菱PLC FX3U的配置

（1）双击“COM1”，弹出COM属性配置框。（2）模式选择：采集。（3）因是采集三菱FX3U，因此，设备品牌：从下拉框中选择三菱，设备型号：从下拉框中选择FX3U。（4）波特率、停止位、数据位、校验位根据FX3U RS422口的参数进行配置，与其保持一致。三菱 RS422口默认参数波特率：9600，停止位：1，数据位：7，校验位：Even。（5）点击“确定”。

注：点击“写入配置”网关设备将自动重启，重启后COM口的配置才会生效。

1.1.1.1.2 添加COM口设备三菱FX3U

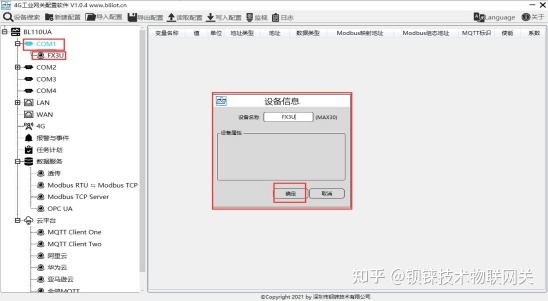

工业智能网关BL110 COM口采集三菱PLC FX3U的配置

（1）点击“COM1”，点击鼠标右键，点击“添加”，弹出设备配置框。（2）设备名称任意填写，如：填写FX3U。（3）点击“确定”，添加FX3U设备。

注：点击确定后会在COM1下显示添加的设备见上图显示出来FX3U，如果想添加多个设备，重复（1）--（3）步骤即可。

注：点击“写入配置”网关设备将自动重启，重启后添加COM口的FX3U设备才添加成功。

1.1.1.1.3 添加FX3U的数据点

只采集FX3U的Y0-Y7和D0-7为例

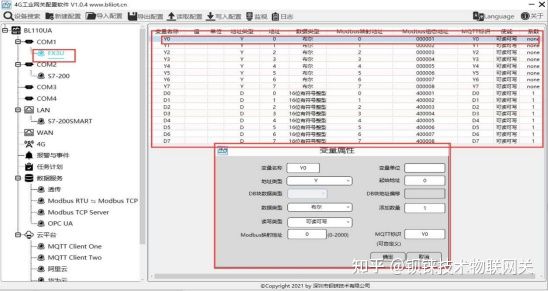

工业智能网关BL110 COM口采集三菱PLC FX3U的配置

（1）点击“FX3U”，鼠标光标移动到方框内，鼠标右键，点击“添加”弹出数据点设置框。（2）变量名称：命名数据点的名字，如：Y0。（3）变量单位：根据需求任意填写，也可以不填写。（4）地址类型：根据三菱的寄存器选择，如要采集“Y0”则选择“Y”。（5）起始地址：采集数据点的寄存器地址，如：采集“Y0”故填写“0”。（6）数据类型：根据采集PLC寄存器选择，如：“Y”是线圈类型故选择“布尔”。（7）添加数量：采集个数，如果是采集连续地址，同一寄存器可以多个采集。（8）读写类型：根据PLC寄存器选择。从“只读”、“可读可写”中选择。（9）modbus映射地址：填写采集到的数据点存储到BL110网关设备的地址，可以随意填写。映射地址不能重复。范围：0-2000。如：采集Y0的数据存储到BL110网关“0”寄存器地址。（10）数据点的MQTT标识符，可以任意填写。标识符不能重复，如：Y0数据点的MQTT标识填写为Y0。（11）点击“确定”。

注：点击“确定”后数据点会在方框内显示出来见上图，如果想继续添加数据点，在方框鼠标右键，点击“添加”弹出数据点配置框，重复（2）--（11）步骤。

注：点击“写入配置”网关将自动重启，重启后采集FX3U添加的数据点才生效。

网口采集三菱PLC在研发中
