概述

一、串口通讯简介

同步通信：在发送数据信号的时候，会同时送出一根同步时钟信号，用来同步发送方和接收方的数据采样频率。

异步通信：数据发送方和数据接收方没有同步时钟，只有数据信号线，只不过发送端和接收端会按照协商好的协议（固定频率）来进行数据采样。

USART: 全称Universal Synchronous Asynchronous Receiver and Transmitter（通用同步异步收发器）是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。

UART: 与USART裁剪掉了同步的功能，只要采用相同的帧格式和波特率，就能在未共享时钟信号的情况下，仅用两根信号线（Rx和Tx）就可以完成通信过程，因此也称为异步串行通信。

串口通讯帧格式：

① 空闲位：当线路上没有数据的时候，电平处于逻辑'1'。
② 起始位：发送一位逻辑'0'，数据开始传输
③ 数据位：常见的是8位的数据，数据低位在前。
④ 校验位：校验位通常存在于数据位的下一位，当数据位加上这一位后，如果是奇校验则1的位数是奇数，相反则1的位数为偶数。
⑤ 停止位：是一个字符数据的结束位，通常是1位、1.5位或者2位的高电平。

二、 CC2530串口寄存器介绍

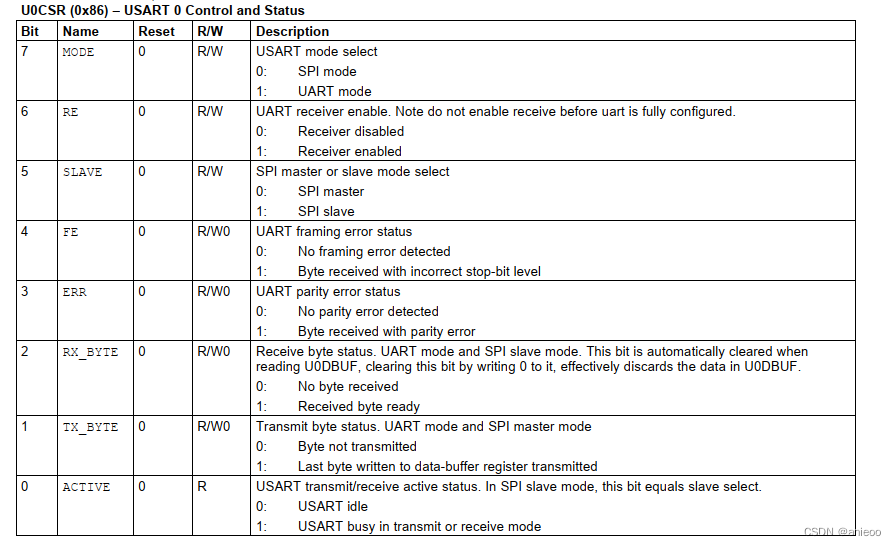

① U0CSR：控制和状态寄存器

Bit7: 设置为1，为UART模式
Bit6: 设置为1，接收器使能

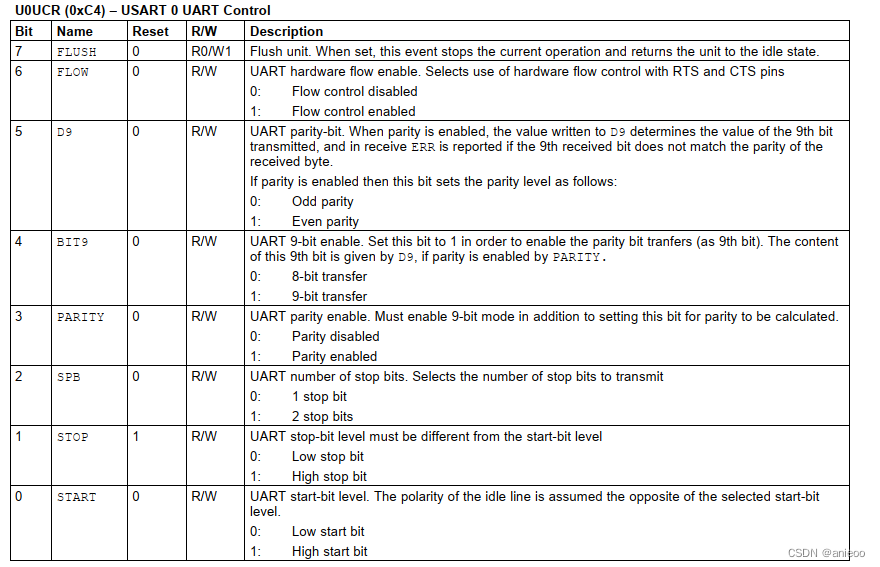

② U0UCR：控制寄存器

Bit6: 设置为0,禁止流控
Bit4: 设置为0，传输数据长度为8位
Bit3: 设置为0，禁用奇偶校验功能
Bit2: 设置为0，1位停止位

③ U0BUF：接收/传送数据缓存寄存器

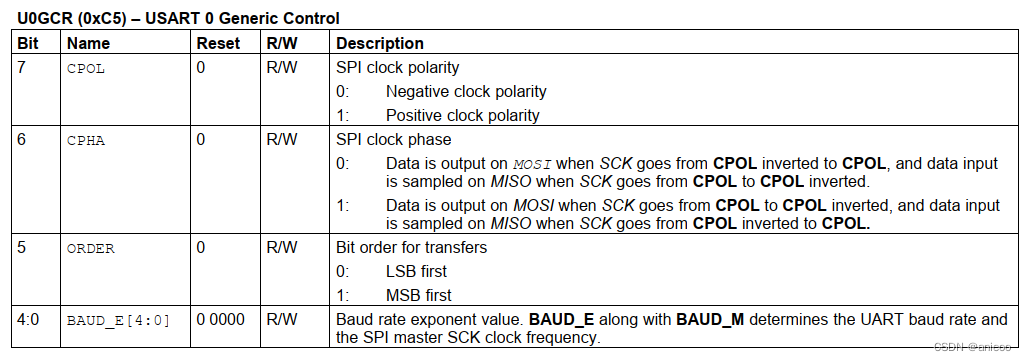

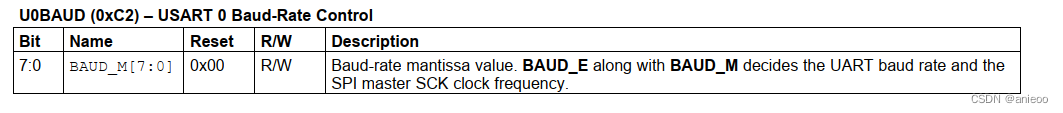

④ U0GCR、U0BAUD：通用控制核波特率控制寄存器

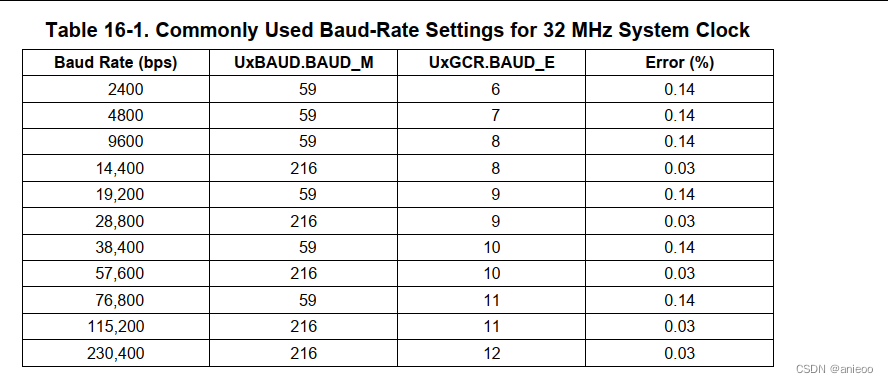

U0GCR寄存器的低5位和U0BAUD寄存器的8位共同决定通讯的波特率大小，下面给出常用波特率配置表：

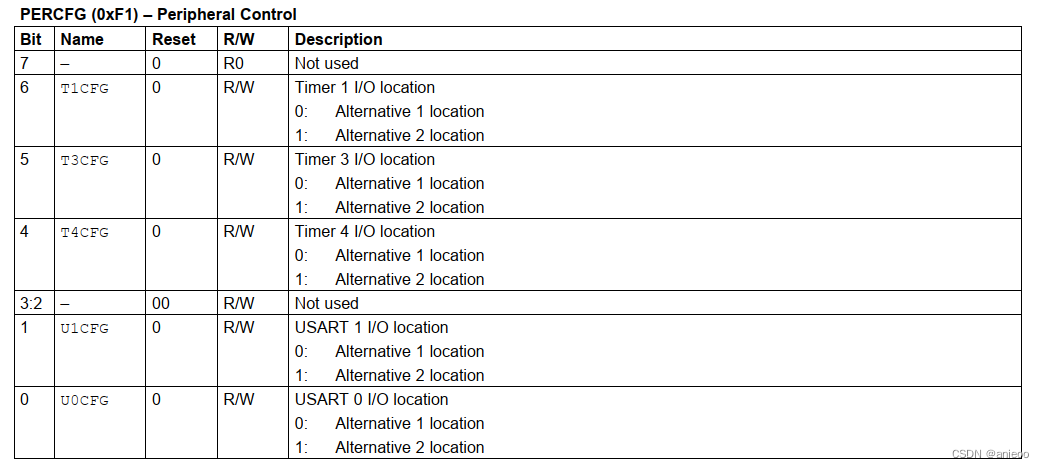

⑤ PERCFG：外设控制寄存器

通过该寄存器的Bit0可以决定串口0使用的管脚位置。

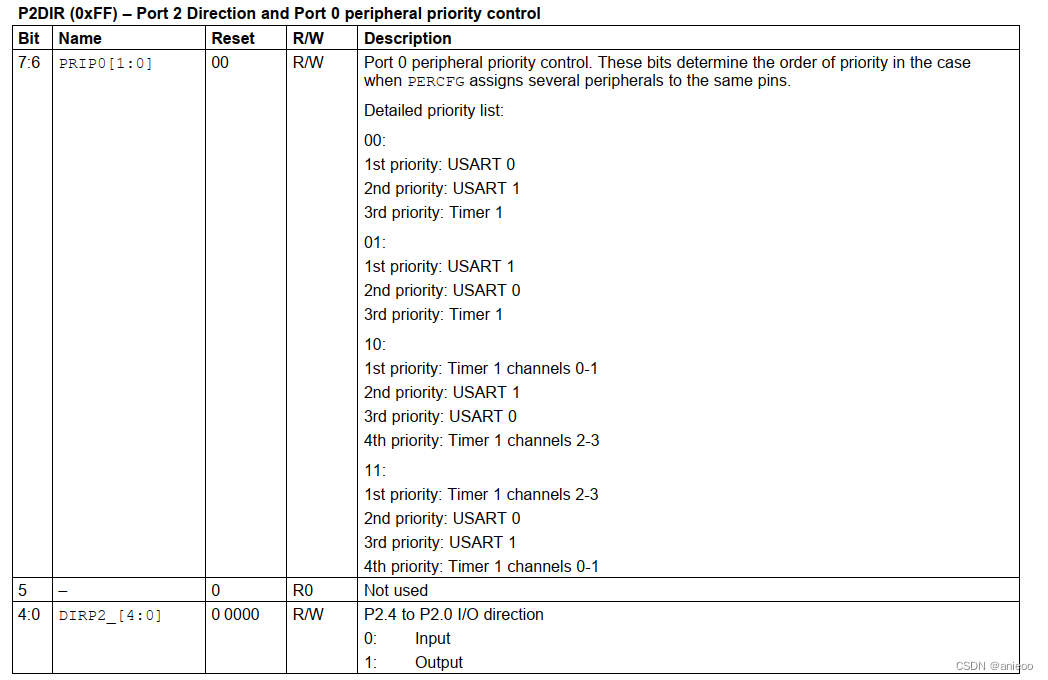

⑥ P2DIR：外设优先级控制

P0优先作为UART0，所以设置bite[7:6]为00

三、代码实现

#include <ioCC2530.h>
#include <string.h>


typedef unsigned char uchar;
typedef unsigned int  uint;


#define UART0_RX    1
#define UART0_TX    2
#define SIZE       51

char RxBuf;
char UartState;
uchar count;
char RxData[SIZE];        //存储发送字符串

//32MHZ晶振ms延时函数
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<1070; j++);
}

//串口寄存器初始化
void InitUart(void)
{
  PERCFG = 0x00;       //外设控制寄存器 USART 0的IO位置:0为P0口位置1
  P0SEL = 0x0c;        //P0_2,P0_3用作（外设功能）
  P2DIR &= ~0xC0;// 1100 0000 将外设设置为串口0优先
  U0UCR = 0x00; //禁止流控制 8位数据传输 禁止奇偶校验 1位停止位
  U0CSR |= 0x80;           //设置为UART模式

  U0GCR |= 11;	//设置数据LSB和波特率
  U0BAUD |= 216;           //波特率设为115200

  UTX0IF = 0;              //UART0 TX中断标志初始置位0
  U0CSR |= 0x40;           //允许接收
  IEN0 |= 0x84;            //开总中断允许接收中断
}

//串口发送函数
//string:发送的字符串
//len：发送的数据长度
void UartSend_string(char *Data, int len)
{
  uint i;
  for(i = 0;i < len;i++) {
   U0DBUF = *Data++;
   while(UTX0IF == 0);//等待发送完成
   UTX0IF = 0;  //发送中断标志位置0
  }

}

//接收中断处理函数
#pragma vector = URX0_VECTOR
__interrupt void UART0_ISR(void)
{
    URX0IF = 0;       // 清中断标志
    RxBuf = U0DBUF;
}


void main(void)
{

    CLKCONCMD &= ~0x40;                        //设置系统时钟源为32MHZ晶振
    while(CLKCONSTA & 0x40);                   //等待晶振稳定为32M
    CLKCONCMD &= ~0x47;                        //设置系统主时钟频率为32MHZ

    InitUart();                                //调用串口初始化函数
    UartState = UART0_RX;                      //串口0默认处于接收模式
    memset(RxData, 0, SIZE);

    while(1)
    {
        if(UartState == UART0_RX)              //接收状态
        {
            if(RxBuf != 0)
            {
                if((RxBuf != '#')&&(count < 50))//以'＃'为结束符,一次最多接收50个字符
                    RxData[count++] = RxBuf;
                else
                {
                    if(count >= 50)             //判断数据合法性，防止溢出
                    {
                        count = 0;              //计数清0
                        memset(RxData, 0, SIZE);//清空接收缓冲区
                    }
                    else
                        UartState = UART0_TX;  //进入发送状态
                }
                RxBuf  = 0;
            }
        }

        if(UartState == UART0_TX)              //发送状态
        {
            U0CSR &= ~0x40;                    //禁止接收
            UartSend_string(RxData, count);     //发送已记录的字符串。
            U0CSR |= 0x40;                     //允许接收
            UartState = UART0_RX;              //恢复到接收状态
            count = 0;                         //计数清0
            memset(RxData, 0, SIZE);           //清空接收缓冲区
        }
    }
}

代码流程：

① 初始化晶振模式
② 串口寄存器初始化
③ 将串口设置为接收模式,进入while循环
④ 串口接收主机发送的数据，并且数据长度不超过50，并且数据以#结尾将串口设置为发送模式，并把数据发送给主机。
⑤ 如果接收数据异常，则清空接收缓冲区。
