cordova(android ios) ota给蓝牙设备升级1.用cordova(javascript)实现的具体代码如下1.1 打印截图2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse4.ota的校验，readAck()

84 阅读 0 评论
我是靠谱客的博主 勤恳汉堡，这篇文章主要介绍cordova(android ios) ota给蓝牙设备升级1.用cordova(javascript)实现的具体代码如下1.1 打印截图2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse4.ota的校验，readAck()，现在分享给大家，希望可以做个参考。

官方指导

cordova蓝牙插件，总结

文章目录

  • 1.用cordova(javascript)实现的具体代码如下
  • 1.1 打印截图
  • 2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：
    • 2.1.猜想原因，android上和iOS上同一个服务展示出的uuid不同，安卓上是00002600-0000-1000-8000-00805F9B34FB，而iOS上是2600（亲测证明我的猜想是正确的）
  • 3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse
  • 4.ota的校验，readAck()

1.用cordova(javascript)实现的具体代码如下

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350


//ota服务
var UUID_SERVICE_BLUEX_OTA
//ota控制特征
var UUID_CHARACTERISTIC_OTA_CTRL
//ota数据特征
var UUID_CHARACTERISTIC_OTA_DATA

if(navigator.platform == "iPhone"){
    UUID_SERVICE_BLUEX_OTA = '2600'
    UUID_CHARACTERISTIC_OTA_CTRL = '7000'
    UUID_CHARACTERISTIC_OTA_DATA = '7001'
}else{
 UUID_SERVICE_BLUEX_OTA = '00002600-0000-1000-8000-00805F9B34FB'
 UUID_CHARACTERISTIC_OTA_CTRL = '00007000-0000-1000-8000-00805F9B34FB'
 UUID_CHARACTERISTIC_OTA_DATA = '00007001-0000-1000-8000-00805F9B34FB'
}

var REQUEST_CTRL_OTA_START = 0    //刚开始发送文件数据之前先告诉设备，我要OTA，发文件了。
var RESPONSE_CTRL_OTA_START = 1   //设备接到手机端发来的信息，返回给手机我准备好了，发OTA文件来吧。
var REQUEST_CTRL_NEW_BLOCK = 2    //手机说：我要发一个新的数据块了。
var REQUEST_CTRL_DATA_FINISH = 3    //手机说：我把OTA文件都发完了。

function Segment() {}
Segment.prototype.index = 0
Segment.prototype.segBytes = [-1]


function Block() {}
Block.prototype.index = 0
Block.prototype.segments = [new Segment()]
Block.prototype.allBytesInBlock = [1,2]



var maxSegmentBytesLength = 19
var tasks = [] //blockarr
var currentBlockIndex = 0
var currentSegmentIndex = 0
var maxSegmentNumInBlock = 168
var firmware = []

function createTasks() {
    function addFullBlock() {
        for(var i = 0; i < blocksLength; i++) {
            var block = new Block()
            block.index = i
            block.allBytesInBlock = firmware.slice(i*maxBlockBytesLength, (i+1)*maxBlockBytesLength )
            parseBlock(block)
            blocks.push(block)
        }
    }
    var blocks = []
      //一个block（区块）的最大字节长度
    var maxBlockBytesLength = maxSegmentNumInBlock * maxSegmentBytesLength
    var blocksLength = parseInt(firmware.length / maxBlockBytesLength)
    if(firmware.length % maxBlockBytesLength == 0) {
        addFullBlock()
    } else {
        addFullBlock()
        var block = new Block()
        block.index = blocksLength
        block.allBytesInBlock = firmware.slice(blocksLength*maxBlockBytesLength, firmware.length)
        parseBlock(block)
        blocks.push(block)
    }
    tasks = blocks
}

function parseBlock(block) {
    var segments = []
    var index = parseInt(block.allBytesInBlock.length / maxSegmentBytesLength)
    function addFullSegment() {
        for(var i = 0; i < index; i++) {
            var segment = new Segment()
            segment.index = i
            segment.segBytes = block.allBytesInBlock.slice(i*maxSegmentBytesLength, (i+1)*maxSegmentBytesLength)
            segments.push(segment)
        }
    }
    if(block.allBytesInBlock.length % maxSegmentBytesLength == 0) {
        addFullSegment()
    } else {
        addFullSegment()
        var segment = new Segment()
        segment.index = index
        segment.segBytes = block.allBytesInBlock.slice(index*maxSegmentBytesLength, block.allBytesInBlock.length)
        segments.push(segment)
    }
    block.segments = segments
}

function prepareAndStartOta() {
    console.log(currentMy.bleId)
    console.log(UUID_SERVICE_BLUEX_OTA)
    console.log(UUID_CHARACTERISTIC_OTA_CTRL)
    ble.startNotification(currentMy.bleId, UUID_SERVICE_BLUEX_OTA, UUID_CHARACTERISTIC_OTA_CTRL, otaReceiveBlueData, function(data){
        console.log("ota读取数据失败")
        console.log(data)
    })
    window.resolveLocalFileSystemURL(cordova.file.applicationDirectory, function (dirEntry) {
        console.log('file system open: ' + dirEntry.name);
        console.log(dirEntry);
        console.log(dirEntry.nativeURL);
        dirEntry.getFile("www/test.bin",{create : false},function(fileEntry){
            console.log(fileEntry)
            fileEntry.file(function (file) {
                var reader = new FileReader();
                reader.onloadend = function() {
                    console.log("Successful file read: " + this.result);
                    console.log(this.result)
                    // firmware = this.result
                   firmware = new Uint8Array(this.result)
                    startOta()
                };

                reader.readAsArrayBuffer(file);
            })
        },function(error){
            console.log(error)
        })
    }, function(){});

    currentBlockIndex = -1
}

function startOta() {
    var startBytes = [REQUEST_CTRL_OTA_START, maxSegmentBytesLength, maxSegmentBytesLength >> 8]
    var crcHex = crc32(firmware)
    var lengthHex = firmware.length.toString(16)
    var arr1 = startBytes.concat(Str2Bytes(crcHex))
    var arr2 = arr1.concat(Str2Bytes(lengthHex))
    console.log(Bytes2Str(arr2))
    dataType = 0
     otaSendIntArr(arr2)
}

//十六进制字符串转字节数组(反过来)
function Str2Bytes(str) {
    switch (str.length) {
        case 3:
            str = "00000" + str;
            break;
        case 4:
            str = "0000" + str;
            break;
        case 5:
            str = "000" + str;
            break;
        case 6:
            str = "00" + str;
            break;
        case 7:
            str = "0" + str;
            break;

    }
    var pos = 0;
    var len = str.length;
    len /= 2;
    var hexA = new Array();
    pos = len * 2 - 2
    for (var i = 0; i < len; i++) {
        var s = str.substr(pos, 2);
        var v = parseInt(s, 16);
        hexA.push(v);
        pos -= 2;
    }
    return hexA;
}

//字节数组转十六进制字符串
function Bytes2Str(arr) {
    var str = "";
    for (var i = 0; i < arr.length; i++) {
        var tmp = arr[i].toString(16);
        if (tmp.length == 1) {
            tmp = "0" + tmp;
        }
        str += tmp;
    }
    return str;
}

function otaReceiveBlueData(buffer) {
    var data = new Uint8Array(buffer);
    var intArr = uint8ArrToInt(data)
    console.log("ota收到数据")
    console.log(data)
    console.log(Bytes2Str(intArr))
    if(data[0] == RESPONSE_CTRL_OTA_START && data[1] == 0) {
        // maxSegmentNumInBlock = data[2]
        createTasks()
        console.log("设备说准备好了，开始升级")
        console.log("一共"+tasks.length+"个block")
        sendNewBlock()
    } else if (data[0] == REQUEST_CTRL_NEW_BLOCK) {
        // newBlock()
    } else {
        console.log("更新失败")
    }

}

function sendNewBlock() {
    if(currentBlockIndex + 1 == tasks.length) {
        sendFinish()
        return
    }
    currentBlockIndex++
    var newBlockArr = [REQUEST_CTRL_NEW_BLOCK, currentBlockIndex, currentBlockIndex >> 8]
    dataType = 1
    otaSendIntArr(newBlockArr)
}

function uint8ArrToInt(uint8Arr) {
    var arr = []
    for (var i = 0; i < uint8Arr.length; i++) {
        arr.push(uint8Arr[i])
    }
    return arr
}

function readDataAck() {
    ble.read(currentMy.bleId, UUID_SERVICE_BLUEX_OTA, UUID_CHARACTERISTIC_OTA_DATA,function(data){
        var intArr = uint8ArrToInt(new Uint8Array(data))

        var segmentNum = block.segments.length

        if(testDebug){
            console.log(Bytes2Str(intArr))
            console.log(segmentNum)
        }

        for(var i = 0; i < segmentNum; i++) {
            var sent = intArr[parseInt(i/8)] & (1 << (i%8)) != 0
            if(!sent){
                updateFailedShow()
                ble.disconnect(currentMy.bleId,function(){
                    console.log("断开连接成功");
                },function(data){
                    console.log("断开连接失败"+data)
                });
                return
            }
        }
        sendNewBlock()
    },function(data){
        updateFailedShow()
        console.log("read数据失败")
        console.log(data)
    })
}

function sendFinish(){
    var data = [REQUEST_CTRL_DATA_FINISH]
    dataType = 0
    console.log("finish")
    updateSuccessful()
    isUpdating = false
    otaSendIntArr(data)
}

function segmentNextStep() {
    var percent = currentSegmentIndex/(block.segments.length - 1)/tasks.length + currentBlockIndex /tasks.length
    var num = (percent*100).toFixed(1)
    $(".sofUpdateSpan").html(num+"%")
    if(isUpdating == false){
        //退出更新界面后会用到
        console.log("进来isUpdating")
        return
    }
    // console.log(num)
    currentSegmentIndex++
    transferSegment()

}



var block;
function newBlock() {
    currentSegmentIndex = 0
     block = tasks[currentBlockIndex]
     if(testDebug){
        console.log("第"+currentBlockIndex+"个block")
     }
    transferSegment()
}

function transferSegment() {
    if(currentSegmentIndex > block.segments.length - 1) {
        //校验
        readDataAck()
        return
    }
    var segBytes = uint8ArrToInt(block.segments[currentSegmentIndex].segBytes)
    var data = [currentSegmentIndex].concat(segBytes)
    otaSendIntArrData(data)

}

//现在发的是什么类型的数据 0：非block， 1：newBlock
var dataType = 0


function otaSendIntArr(intArr) {
    var sendData = new Uint8Array(intArr);
    if(testDebug){
        console.log("发ota数据")
        console.log(Bytes2Str(intArr))
    }

    ble.write(currentMy.bleId, UUID_SERVICE_BLUEX_OTA, UUID_CHARACTERISTIC_OTA_CTRL, sendData.buffer,function(data){
        // console.log("ota数据发成功")
        // console.log(data)
        if(dataType == 1){
            newBlock()
        }

    },function(data){
        updateFailedShow()
        console.log("ota数据发失败")
        console.log(data)
    })
}

function otaSendIntArrData(intArr) {
    var sendData = new Uint8Array(intArr);
    // console.log("发ota数据")
    // console.log(Bytes2Str(intArr))
    ble.writeWithoutResponse(currentMy.bleId, UUID_SERVICE_BLUEX_OTA, UUID_CHARACTERISTIC_OTA_DATA, sendData.buffer,function(data){
        // console.log("ota数据发成功")
        var timer = setTimeout(function(time){
            segmentNextStep()
            clearTimeout(timer);
            },4);

    },function(data){
        updateFailedShow()
        console.log("ota数据发失败")
        console.log(data)
    })
}

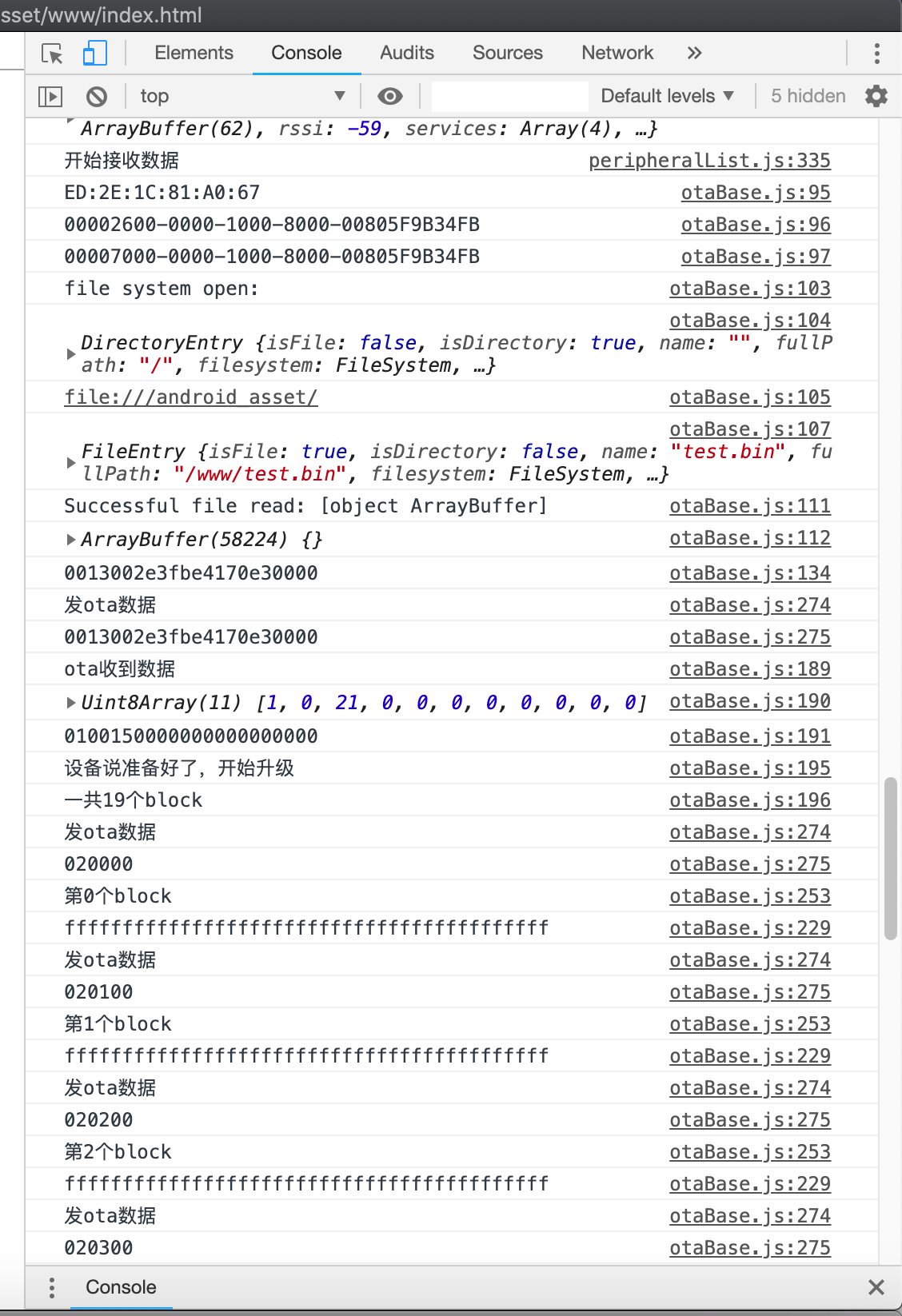

1.1 打印截图

在这里插入图片描述
在这里插入图片描述

2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：

android手机：下图中的unknown Service就是进行ota的service
在这里插入图片描述

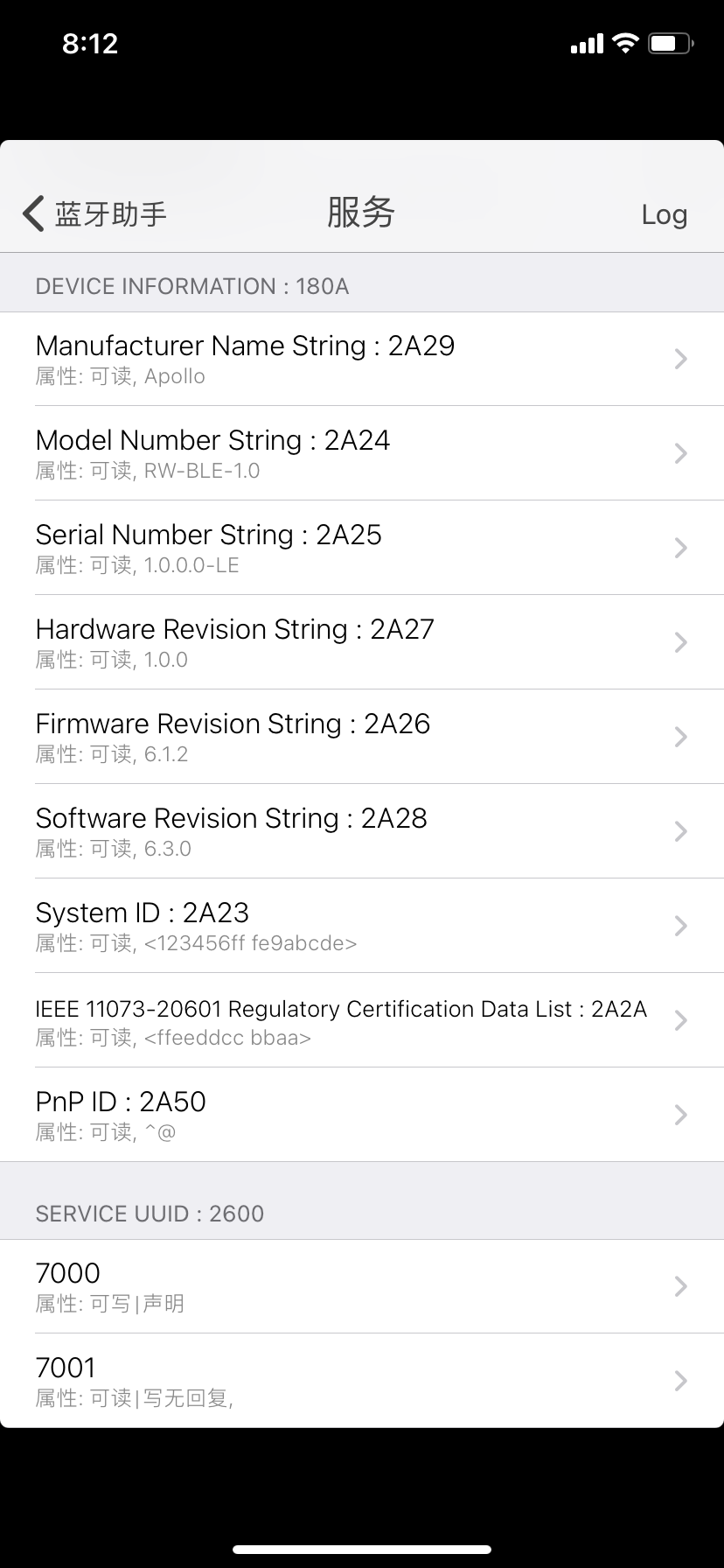

iphone: 在iphone上却找不到和android上用来ota的相同服务
请添加图片描述

2.1.猜想原因，android上和iOS上同一个服务展示出的uuid不同，安卓上是00002600-0000-1000-8000-00805F9B34FB，而iOS上是2600（亲测证明我的猜想是正确的）

3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse

Writing is not permitted

4.ota的校验，readAck()

校验代码代表的意思是，读取自己数组的每个元素的值都是0xff(255)

kotlin代码：

复制代码
1
2
3
4
5
 val sent = acks[i / 8].and(1.shl(i % 8).toByte()).unsignedByteToInt() != 0
 if(sent){
 //校验成功
 }

javascript代码：

复制代码
1
2
var sent = intArr[parseInt(i/8)] & (1 << (i%8)) != 0

最后

以上就是勤恳汉堡最近收集整理的关于cordova(android ios) ota给蓝牙设备升级1.用cordova(javascript)实现的具体代码如下1.1 打印截图2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse4.ota的校验，readAck()的全部内容，更多相关cordova(android内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(56)

相关文章

关于Android 5.x的低功耗蓝牙BLE开发简介
关于Android 5.x的低功耗蓝牙BLE开发简介
【BLE】蓝牙外围设备升级(OTA)需求分析升级协议交互方案实现总结
【BLE】蓝牙外围设备升级(OTA)需求分析升级协议交互方案实现总结
汽车OTA升级的原理与用途详解
汽车OTA升级的原理与用途详解
ST-BlueNrg-lp蓝牙芯片OTA升级过程
ST-BlueNrg-lp蓝牙芯片OTA升级过程
cordova(android ios) ota给蓝牙设备升级1.用cordova(javascript)实现的具体代码如下1.1 打印截图2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse4.ota的校验，readAck()
cordova(android ios) ota给蓝牙设备升级1.用cordova(javascript)实现的具体代码如下1.1 打印截图2.遇到的问题一：iOS设备（iphone）上搜不到要进行ota的服务，如下：3.遇到问题二：Writing is not permitted，总是写数据失败，解决方法：ble.writeWithoutResponse4.ota的校验，readAck()
聊聊汽车OTA测试：概述篇背景OTA特性透过设计看OTA测试引用：
聊聊汽车OTA测试：概述篇背景OTA特性透过设计看OTA测试引用：
聊聊汽车OTA测试：从OTA测试浅谈汽车电子测试发展趋势
聊聊汽车OTA测试：从OTA测试浅谈汽车电子测试发展趋势
详解蓝牙空中升级(BLE OTA)原理与步骤
详解蓝牙空中升级(BLE OTA)原理与步骤

评论列表共有 0 条评论

立即
投稿
返回
顶部
