概述
一、芯片图
- 封装形式：DIP-40 封装
- 8 位 CPU
- ·4kbytes 程序存储器(ROM) (52 为 8K)
- ·128bytes 的数据存储器(RAM) （52 有 256bytes 的 RAM）
- ·32 条 I/O 口线
- ·111 条指令，大部分为单字节指令
- ·21 个专用寄存器
- ·2 个可编程定时/计数器
- ·5 个中断源，2 个优先级（52 有 6 个）
- ·一个全双工串行通信口
- ·外部数据存储器寻址空间为 64kB
- ·外部程序存储器寻址空间为 64kB
- ·逻辑操作位寻址功能
- ·双列直插 40PinDIP 封装
- 单一+5V 电源供电
CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄 存器；
RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示 的数据；
ROM：用以存放程序、一些原始数据和表格；
I/O 口：四个 8 位并行 I/O 口，既可用作输入，也可用作输出
T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在计数模式；
五个中断源的中断控制系统；
一个全双工 UART（通用异步接收发送器）的串行 I/O 口，用于实现单片机之 间或单片机与微机之间的串行通信；
片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最佳振荡频率 为 6M—12M
1：增强型 8051 单片机，6 时钟/机器周期和 12 时钟/机器周期可任意选择， 指令代码完全兼容传统 8051。
2：工作电压： 5.5V - 3.3V (5V 单片机) / 3.6V - 2.0V (3V 单片机）
3：工作频率范围： 0～40MHz，相当于普通 8051 的 0～80MHz，实际工作频 率可达 48MHz
4：用户应用程序空间： 4K / 8K / 13K / 16K / 32K / 64K 字节（STC89C516）
5：片上集成 1280 字节或 512 字节或 256 字节 RAM
6：通用 I/O 口(35/39 个)， 复位后为：P1/P2/P3/P4 是准双向口/弱上拉(普 通 8051 传统 I/O 口)； P0 口是开漏输出，作为总线扩展用时，不用加上拉电阻， 作为 I/O 口用时，需加上拉电阻。
7：ISP（在系统可编程） / IAP（在应用可编程）， 无需专用编程器， 无 需专用仿真器，可通过串口（ RxD/P3.0, TxD/P3.1直接下载用户程序，数秒 即可完成一片。
8：有 EEPROM 功能
9：看门狗
10：内部集成 MAX810 专用复位电路（HD 版本和 90C 版本才有），外部晶体
20M 以下时，可省外部复位电路,复位脚可直接接地。
11：有 3 个 16 位定时器/ 计数器，其中定时器 0 还可以当成 2 个 8 位定时 器使用。
12：外部中断 4 路,下降沿中断或低电平触发中断,Power Down 模式可由外 部中断低电平触发中断方式唤醒
13：通用异步串行口(UART)，还可用定时器软件实现多个 UART
14：工作温度范围： -40 ~ +85℃(工业级) / 0 ~ 75℃(商业级)
15：封装： LQFP-44, PDIP-40, PLCC-44, PQFP-44。

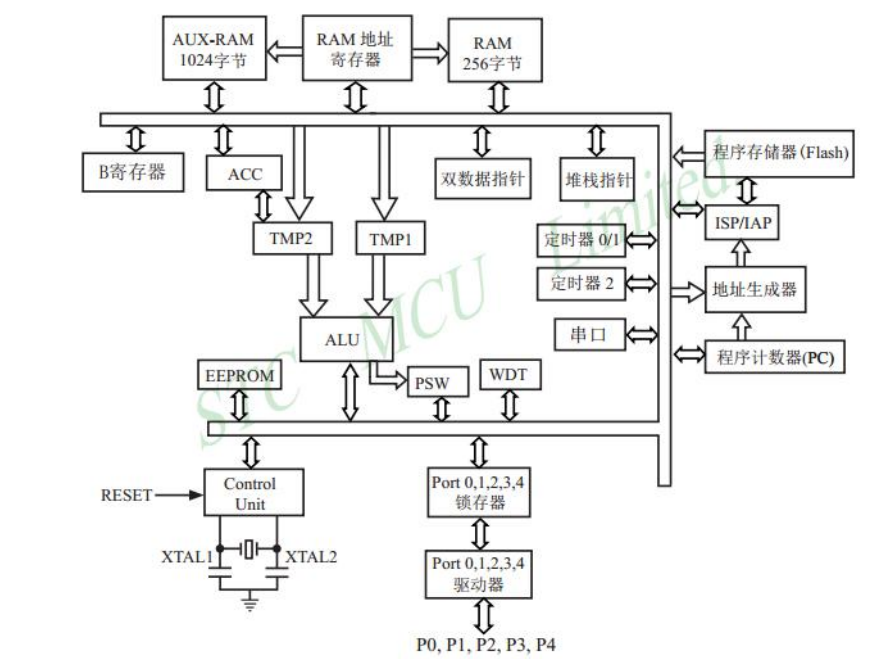

二、内部结构
