本博客主要是基于Faster R-CNN的pytorch版本。见https://github.com/jwyang/faster-rcnn.pytorch

一、了解anchor

Faster R-CNN 是一种anchor-based的双阶段目标检测算法，下面先了解一下锚框anchor机制。

区域候选网络(RPN：region proposal network)网络是在Faster R-CNN中被提出的,它代替了Fast R-CNN的选择性搜索，大大提高了网络的速度。

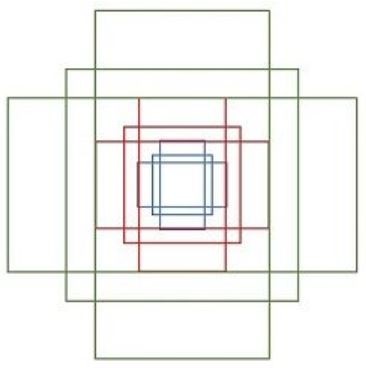

一开始的anchor是一系列固定的候选框，在实验当中，可以设置锚框的宽高比以及面积的大小。然后就会再每一个特征图上生成不同种比例的锚框，比例种数取决于宽高比的种数与面积种数的乘积。如果宽高比为{1：1、1：2、2：1}且有三种，尺寸大小的面积，那么其示意图如下图所示。然后利用不同种比例的初始锚框在特征图上进行滑动窗口的操作，特征图上的每个点都会有不同种比例的初始锚框，就像一个暴力列举，大多数能够将实际的框给包含覆盖。

args.set_cfgs = ['ANCHOR_SCALES', '[8, 16, 32]', 'ANCHOR_RATIOS', '[0.5,1,2]', 'MAX_NUM_GT_BOXES', '20']

self.anchor_scales = cfg.ANCHOR_SCALES
self.anchor_ratios = cfg.ANCHOR_RATIOS

len(self.anchor_scales) * len(self.anchor_ratios)则为每个特征点的anchor数目，即3*3=9个。

二、相关程序函数

（1）faster_rcnn.py里面的类class _fasterRCNN(nn.Module)，仅列举部分相关语句。

rois, rpn_loss_cls, rpn_loss_bbox = self.RCNN_rpn(base_feat, im_info, gt_boxes, num_boxes)  #区域候选网络RPN

roi_data = self.RCNN_proposal_target(rois, gt_boxes, num_boxes) #第三次筛选

rois, rois_label, rois_target, rois_inside_ws, rois_outside_ws = roi_data

pooled_feat = self.RCNN_roi_pool(base_feat, rois.view(-1,5))

cls_score = self.RCNN_cls_score(pooled_feat)

（2）self.RCNN_rpn对应的区域候选网络rpn.py里class _RPN(nn.Module)类。

# define proposal layer
self.RPN_proposal = _ProposalLayer(self.feat_stride, self.anchor_scales, self.anchor_ratios)
rois = self.RPN_proposal((rpn_cls_prob.data, rpn_bbox_pred.data,
                         im_info, cfg_key),target=target) #第一次筛选

# define anchor target layer
self.RPN_anchor_target = _AnchorTargetLayer(self.feat_stride, self.anchor_scales, self.anchor_ratios)
rpn_data = self.RPN_anchor_target((rpn_cls_score.data, gt_boxes, im_info, num_boxes)) #第二次筛选

return rois, self.rpn_loss_cls, self.rpn_loss_box

最后，

三、self.RPN_proposal的第一次筛选机制

RPN提供RoIs（region of interests）给Faster RCNN的RoIHead（第二阶段）作为训练样本。RPN生成RoIs的过程(_ProposalLayer)如下：

• 对于每张图片，利用它的feature map， 计算 (H/16)× (W/16)×9（大概20000）个anchor属于前景的概率，以及对应的位置参数。
• 选取概率较大的12000个anchor
• 利用回归的位置参数，修正这12000个anchor的位置，得到RoIs
• 利用非极大值（Non-maximum suppression, NMS）抑制，选出概率最大的2000个RoIs（指的是前景分类的概率）

注意：在inference的时候，为了提高处理速度，12000和2000分别变为6000和300.

注意：这部分的操作不需要进行反向传播，因此可以利用numpy/tensor实现。

RPN的输出：RoIs（形如2000×4或者300×4的tensor）

四、self.RPN_anchor_target的第二次筛选机制（训练）

RPN做的事情就是利用（_AnchorTargetLayer）将20000个左右候选的anchor选出256个anchor进行第一阶段的前景/背景分类和回归位置。选择过程如下：

• 对于每一个ground truth bounding box (gt_bbox)，选择和它重叠度（IoU）最高的一个anchor作为正样本
• 对于剩下的anchor，从中选择和任意一个gt_bbox重叠度超过0.7的anchor，作为正样本，正样本的数目不超过128个。
• 随机选择和gt_bbox重叠度小于0.3的anchor作为负样本。负样本和正样本的总数为256。

class _RPN(nn.Module):
    """ region proposal network """
    def __init__(self, din):
        super(_RPN, self).__init__()

        self.din = din  # get depth of input feature map, e.g., 512
        self.anchor_scales = cfg.ANCHOR_SCALES
        self.anchor_ratios = cfg.ANCHOR_RATIOS
        self.feat_stride = cfg.FEAT_STRIDE[0]

        # define the convrelu layers processing input feature map
        self.RPN_Conv = nn.Conv2d(self.din, 512, 3, 1, 1, bias=True)

        # define bg/fg classifcation score layer
        self.nc_score_out = len(self.anchor_scales) * len(self.anchor_ratios) * 2 # 2(bg/fg) * 9 (anchors)
        self.RPN_cls_score = nn.Conv2d(512, self.nc_score_out, 1, 1, 0)

        # define anchor box offset prediction layer
        self.nc_bbox_out = len(self.anchor_scales) * len(self.anchor_ratios) * 4 # 4(coords) * 9 (anchors)
        self.RPN_bbox_pred = nn.Conv2d(512, self.nc_bbox_out, 1, 1, 0)

        # define proposal layer
        self.RPN_proposal = _ProposalLayer(self.feat_stride, self.anchor_scales, self.anchor_ratios)

        # define anchor target layer
        self.RPN_anchor_target = _AnchorTargetLayer(self.feat_stride, self.anchor_scales, self.anchor_ratios)

        self.rpn_loss_cls = 0
        self.rpn_loss_box = 0

    @staticmethod
    def reshape(x, d):
        input_shape = x.size()
        x = x.view(
            input_shape[0],
            int(d),
            int(float(input_shape[1] * input_shape[2]) / float(d)),
            input_shape[3]
        )
        return x

    def forward(self, base_feat, im_info, gt_boxes, num_boxes):

        batch_size = base_feat.size(0)

        # return feature map after convrelu layer
        rpn_conv1 = F.relu(self.RPN_Conv(base_feat), inplace=True)   #### 首先特征都经过了RPN卷积层
        # get rpn classification score
        rpn_cls_score = self.RPN_cls_score(rpn_conv1)

        rpn_cls_score_reshape = self.reshape(rpn_cls_score, 2)
        rpn_cls_prob_reshape = F.softmax(rpn_cls_score_reshape, 1)
        rpn_cls_prob = self.reshape(rpn_cls_prob_reshape, self.nc_score_out)

        # get rpn offsets to the anchor boxes
        rpn_bbox_pred = self.RPN_bbox_pred(rpn_conv1)  #### 修正框的过程

        # proposal layer
        cfg_key = 'TRAIN' if self.training else 'TEST'

        rois = self.RPN_proposal((rpn_cls_prob.data, rpn_bbox_pred.data,
                                 im_info, cfg_key))  #### 上面的第三个步骤

        self.rpn_loss_cls = 0
        self.rpn_loss_box = 0

        # generating training labels and build the rpn loss
        if self.training:   ####
            assert gt_boxes is not None

            rpn_data = self.RPN_anchor_target((rpn_cls_score.data, gt_boxes, im_info, num_boxes))  #### 训练时，需要按第四部分筛选数据进行监督学习

            # compute classification loss
            rpn_cls_score = rpn_cls_score_reshape.permute(0, 2, 3, 1).contiguous().view(batch_size, -1, 2)
            rpn_label = rpn_data[0].view(batch_size, -1)

            rpn_keep = Variable(rpn_label.view(-1).ne(-1).nonzero().view(-1))
            rpn_cls_score = torch.index_select(rpn_cls_score.view(-1,2), 0, rpn_keep)
            rpn_label = torch.index_select(rpn_label.view(-1), 0, rpn_keep.data)
            rpn_label = Variable(rpn_label.long())
            self.rpn_loss_cls = F.cross_entropy(rpn_cls_score, rpn_label)  ####
            fg_cnt = torch.sum(rpn_label.data.ne(0))

            rpn_bbox_targets, rpn_bbox_inside_weights, rpn_bbox_outside_weights = rpn_data[1:]

            # compute bbox regression loss
            rpn_bbox_inside_weights = Variable(rpn_bbox_inside_weights)
            rpn_bbox_outside_weights = Variable(rpn_bbox_outside_weights)
            rpn_bbox_targets = Variable(rpn_bbox_targets)

            self.rpn_loss_box = _smooth_l1_loss(rpn_bbox_pred, rpn_bbox_targets, rpn_bbox_inside_weights,
                                                            rpn_bbox_outside_weights, sigma=3, dim=[1,2,3])  ####

        return rois, self.rpn_loss_cls, self.rpn_loss_box

五、self.RCNN_proposal_target的第三次筛选机制（训练）

RPN只是给出了2000个候选框，这2000个RoIs不是都拿去训练。利用_ProposalTargetLayer 挑选出128个sample_rois, 然后使用了RoIPooling 将这些不同尺寸的区域全部pooling到同一个尺度（7×7）上。

选择的规则如下：

• RoIs和gt_bboxes 的IoU大于0.5的，选择一些（比如32个）。
• 选择 RoIs和gt_bboxes的IoU小于等于0（或者0.1）的选择一些（比如 128-32=96个）作为负样本。

if fg_num_rois > 0 and bg_num_rois > 0:
# sampling fg
fg_rois_per_this_image = min(fg_rois_per_image, fg_num_rois)

# torch.randperm seems has a bug on multi-gpu setting that cause the segfault.
# See https://github.com/pytorch/pytorch/issues/1868 for more details.
# use numpy instead.
#rand_num = torch.randperm(fg_num_rois).long().cuda()
rand_num = torch.from_numpy(np.random.permutation(fg_num_rois)).type_as(gt_boxes).long()
fg_inds = fg_inds[rand_num[:fg_rois_per_this_image]]

# sampling bg
bg_rois_per_this_image = rois_per_image - fg_rois_per_this_image

# Seems torch.rand has a bug, it will generate very large number and make an error.
# We use numpy rand instead.
#rand_num = (torch.rand(bg_rois_per_this_image) * bg_num_rois).long().cuda()
rand_num = np.floor(np.random.rand(bg_rois_per_this_image) * bg_num_rois)
rand_num = torch.from_numpy(rand_num).type_as(gt_boxes).long()
bg_inds = bg_inds[rand_num]

elif fg_num_rois > 0 and bg_num_rois == 0:
# sampling fg
#rand_num = torch.floor(torch.rand(rois_per_image) * fg_num_rois).long().cuda()
rand_num = np.floor(np.random.rand(rois_per_image) * fg_num_rois)
rand_num = torch.from_numpy(rand_num).type_as(gt_boxes).long()
fg_inds = fg_inds[rand_num]
fg_rois_per_this_image = rois_per_image
bg_rois_per_this_image = 0
elif bg_num_rois > 0 and fg_num_rois == 0:
# sampling bg
#rand_num = torch.floor(torch.rand(rois_per_image) * bg_num_rois).long().cuda()
rand_num = np.floor(np.random.rand(rois_per_image) * bg_num_rois)
rand_num = torch.from_numpy(rand_num).type_as(gt_boxes).long()

bg_inds = bg_inds[rand_num]
bg_rois_per_this_image = rois_per_image
fg_rois_per_this_image = 0
else:
raise ValueError("bg_num_rois = 0 and fg_num_rois = 0, this should not happen!")

参考：

从编程实现角度学习Faster R-CNN（附极简实现） - 知乎 (zhihu.com)

Pytorch版Faster R-CNN 源码分析+方法流程详解
