GD32F407之LWIP+RTL8201F

由于项目需求需要使用到网络，强大的ARM真的是什么都有，以前没有玩过LWIP刚好来研究研究，网上有野火博客帖子（ETH—Lwip以太网通信）非常的详细，可以让你从入门到精通再到放弃，一篇帖子五十多页都可以出书了。

我看STM32F407的PHY使用的是LAN8720芯片，而GD32F407上面使用的是DP83848芯片，总之没有使用RTL8201F的，网上百度了一下资料不是很多，所以只能对着datasheet来修改，其实和LAN8720，DP83848的寄存器差不多，认真点就OK

下面对照正点的LAN8720来修改GD32F407上的RTL8201F

一、RTL8201F重要寄存器配置

在RTL8201F中比较重要的寄存器，BCR(0)，BSR(1)，PHY特殊功能寄存器

BCR(0)

我们配置RTL8201F其实就是配置BCR寄存器，通过GD调用官方的enet_phy_write_read函数来完成对PHY芯片寄存器的读写操作,在GD官方库gd32f4xx_enet.h中已经定于了BCR,BSR代码如下：

BSR(1)

BSR寄存器为RTL8201F的状态寄存器，通过读取该寄存器值可以得到当前的连接速度，双工状态和连接状态等。在GD官方以太网gd32f4xx_enet.c库中通过enet_init函数来读取PHY的BSR寄存器来判断连接是否建立，自协商是否完成等信息。

PHY特殊功能寄存器

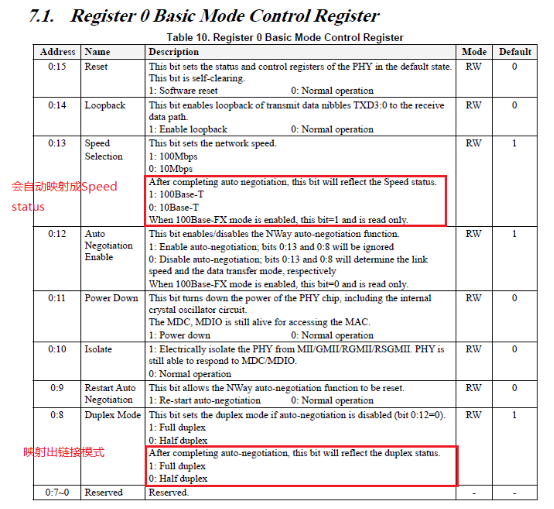

和DP83848，LAN8720，有点不一样，RTL8201F没有这个PHY特殊状态寄存器，它是直接在BCR寄存器中直接映射出来的，配置是请注意

主要就是要来判断连接状态和速度，RTL8201F芯片通过完成Auto negotiation后自动映射出Speed status和duplex status我们读取完了后就可以设置

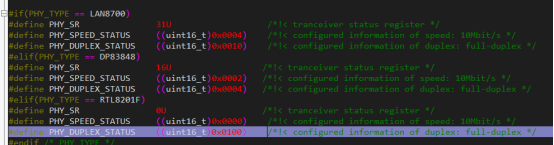

Speed Selection和Duplex Mode 这两个寄存器，在gd32f4xx_enet.h文件中定义：

二、代码配置

1、PHY地址设置

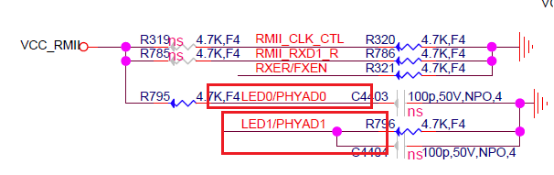

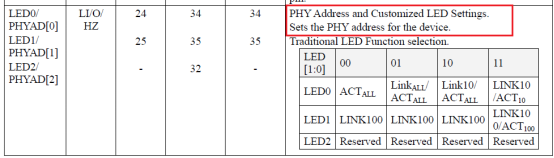

地址引脚和LED引脚共用了，

实际电路连接，AD0接3.3，AD1接地，所以地址为0x01

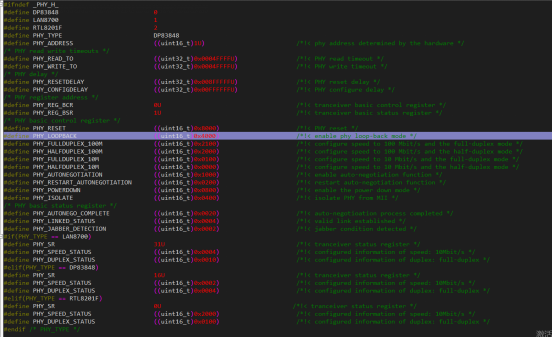

RTL8202F及其它网卡芯片寄存器全部定义在gd32f4xx_enet.h库文件中，如下图所示：

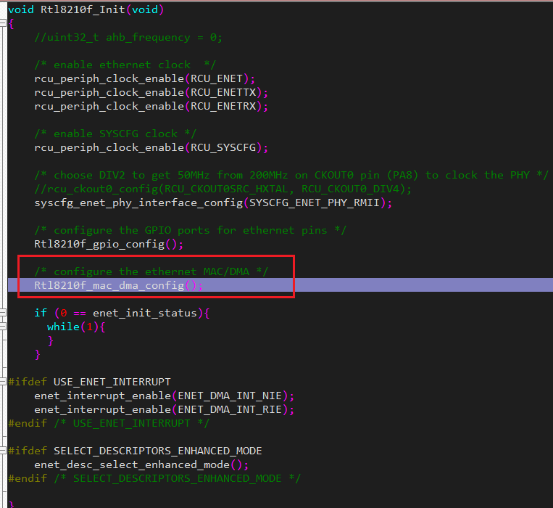

到这寄存器配置功能基本完成OK, GPIO引脚配置就不多说了，使用的是RMII模式，本来以为万事具备就差上电了，一上电我去卡住了，灯都没能点亮，Debug一步步发现卡在了Rtl8210f_Init函数里面了的Rtl8210f_mac_dma_config()函数，初始化MAC和DMA官方的怎么会呢，

继续往下找

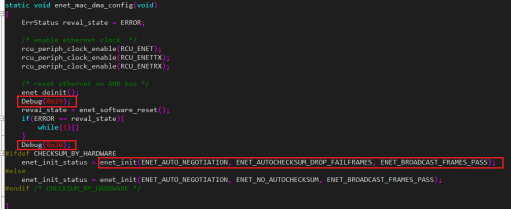

发现这里面有个while，很有可能了，但是加了串口Debug发现0x30可以打印，居然不是那只有最后一个函数了 enet_init();官方库寄存配置有点多啊，只能加串口Debug看卡在那了，发现卡在enet_phy_config()函数

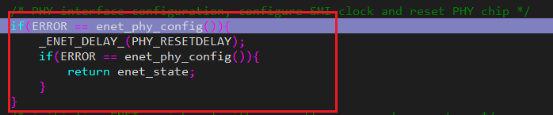

enet_phy_config()函数比较简单，PHY interface configuration (configure SMI clock and reset PHY chip) RTL8201F的接口配置

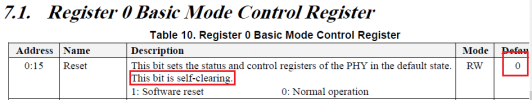

发现就是对RTL8201F芯片的reset，这都会卡，难道芯片有问题，试了两个板子都不行，将寄存器的值串口打印出来，发现对芯片reset后不能自动清除，Datasheet上明明说可以的（问了供应商叫我们检查电路是不是有问题，没毛病和PHY的clk信号也是杠杠的，供应商就沉默了）

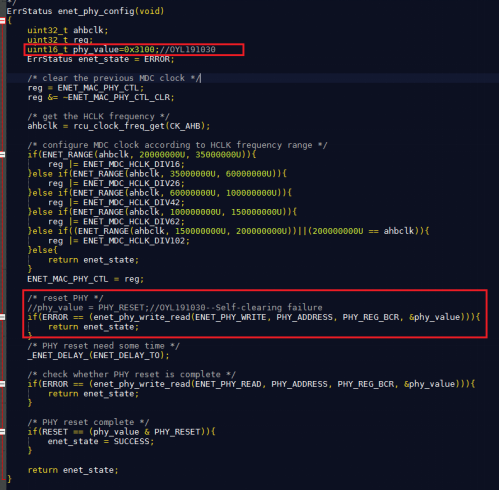

没办法我能不能不进行reset操作啊，如果不进行reset操作寄存器那不就不能回到Default状态，所以我自己写数据到这些寄存器让他们成为Default状态不就OK(好办法)，修改参考(Register 0 Basic Mode Control Register)

修改如下：

这下通过了，但是下面又卡住了

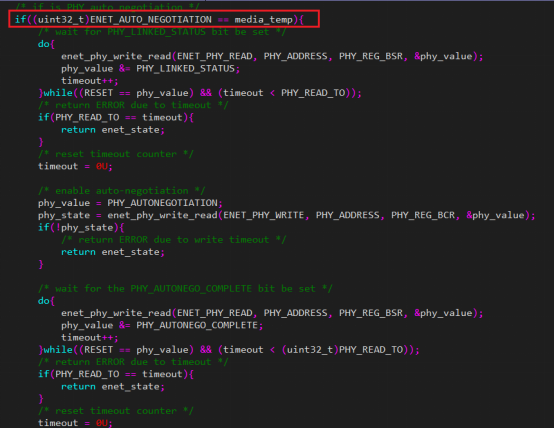

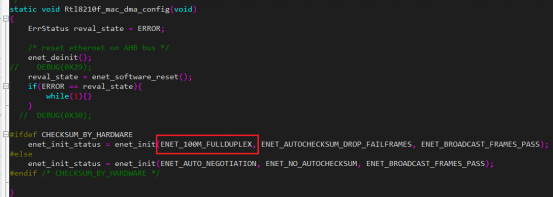

卡在这个if里面了，乍回事，自动协商模式过不去，那就不用它了，看看还有什么模式，如下还是有选择的，选择（ENET_100M_FULLDUPLEX）100Mbps 全双工模式,

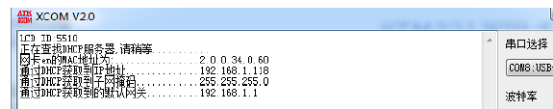

上电通过了，自动获取IP也成功了，如图：
