概述

platform:RK3399
OS:Android 7.1
参考:
1.比特人生 https://blog.csdn.net/ielife/article/details/86719313
2.KrisFei https://blog.csdn.net/kris_fei/article/details/79447343?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522158883304619726869022990%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=158883304619726869022990&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_v2~rank_v25-4

1. 概述

对于一台运行Android系统的终端设备，一般会有许多出厂就已经确定的属性，这些属性唯一且具有特殊的作用。其中SN，MAC，IMEI(有通信模块)是最基础的几个属性，这些属性一般在出厂之前就会使用工具写到设备中，和设备绑定。

1.1 SN号

SN码是Serial Number的缩写，有时也叫SerialNo，也就是产品序列号，产品序列是为了验证“产品的合法身份”而引入的一个概念，它是用来保障用户的正版权益，享受合法服务的；一套正版的产品只对应一组产品序列号。SN码别称：机器码、认证码、注册申请码等。

SN号可以根据产品要求或者公司统一的编码规范进行编码，但是Android仍然对SN号有一定的限制要求，具体要求如下：

1. 英文字符和数字(a~z，A~Z，0~9)
2. 6~20个字符

1.2 mac地址

MAC地址是一个用来确认网络设备位置的位址。在OSI模型中，第三层网络层负责IP地址，第二层数据链路层则负责MAC位址。MAC地址用于在网络中唯一标示一个网卡，一台设备若有一或多个网卡，则每个网卡都需要并会有一个唯一的MAC地址。

网络设备制造商生产时烧录在网卡(Network lnterface Card)的EPROM中，所以如果网络设备制造商已经烧录好了MAC地址，那么我们就不需要再次烧录。如果没有提前烧录，那就需要采购MAC地址池并在生产时将MAC地址烧录到设备中。一般OEM工厂可以提供MAC地址。

终端设备常见的MAC地址有：WIFI MAC，LAN MAC，BT MAC；这个需要根据产品具体确定，比如有的产品就可能没有LAN MAC.相应的也不需要烧录LAN MAC。

2. 烧录及测试

瑞芯微提供写号工具,请联系FAE获取最新的写号工具,SDK旧版本的工具可能存在问题.

2.1 烧录

2.1.1 设备方式

两种设备模式： maskrom 和 loader 模式
maskrom 进入方式：短接 FLASH CLK 引脚，在该模式下面写号，必须要选择正确的
MiniLoaderAll.bin。
loader 进入方式：开机时候按住“音量+”或者 adb reboot loader 命令，在该模式下面写号，
设备必须是已经有烧写过固件。

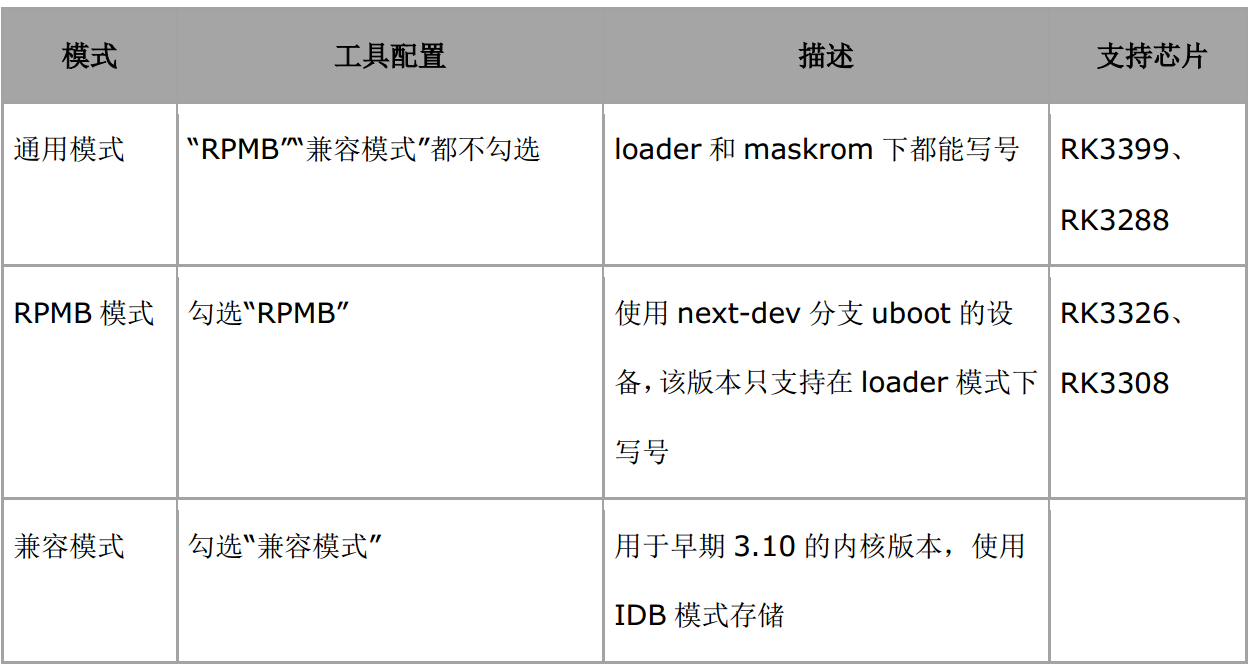

2.1.2 写号模式

在这里插入图片描述
如果不清楚使用那种模式,可以逐一尝试.注意错误勾选可能导致写号失败.

2.1.3 配置

1.代码配置

diff --git a/drmservice/drmservice.c b/drmservice/drmservice.c
index 86c8e32..f2f25ba 100644
--- a/drmservice/drmservice.c
+++ b/drmservice/drmservice.c
@@ -81,7 +81,7 @@ typedef               unsigned char       uint8;

 #define DEBUG_LOG 0   //open debug info

-#define SERIALNO_FROM_IDB 0  //if 1 read sn from idb3;  if 0 generate sn auto
+#define SERIALNO_FROM_IDB 1  //if 1 read sn from idb3;  if 0 generate sn auto

 #define SET_IFACE_DELAY                 300000
 #define SET_IFACE_POLLING_LOOP          20

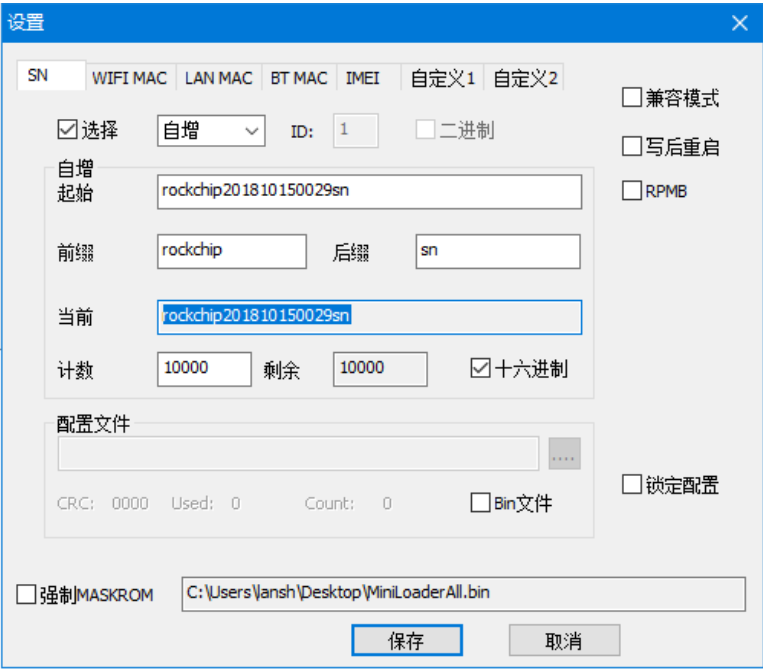

2.软件配置

在这里插入图片描述
写号工具支持同时写入 7 个项，其中五个是预定义的（ID 是固定的，不能修改），剩下两个
用户可以通过修改 ID 自定义写入。 uboot、内核是通过 ID 来区别用户写入的内容的。用户可以
选择三种输入方式写号：

手动模式
直接在主界面从键盘或者扫描枪输入要写入的数据项。
自增模式
用户设定起始项，前缀和后缀，按十进制，或者十六进制递增生成写入数据项。
文件模式
从文件获取写入的数据项，如果勾选“Bin 文件”，则会把整个文件写入；不勾选的话，则把选
择的文件当做文本文件，一次写入一行.

2.1.4 烧录

配置完成后,在首页点击写入,等待设备写入成功即可.

2.2 查看

有多种方式查看是否写入成功.

方式一:使用上面的写号软件读取.

方式二:使用串口抓取开机log

#Boot ver: 0000-00-00#0.00
12345678 //SN号
normal boot.
checkKey

方法三:传给Kernel的启动参数

mtdparts=rk29xxnand:0x00002000@0x00002000(uboot),0x00002000@0x00004000(trust),0x00002000@0x00006000(uboot_ro),0x00002000@0x00008000(trust_ro),0x00002000@0x0000A000(misc),0x00008000@0x0000C000(resource),0x0000C000@0x00014000(kernel),0x00010000@0x00020000(boot),0x00020000@0x00030000(recovery),0x00038000@0x00050000(backup),0x00040000@0x00088000(cache),0x00600000@0x000C8000(system),0x00008000@0x006C8000(metadata),0x00000040@0x006D0000(verity_mode),0x00002000@0x006D0040(reserved),0x00000400@0x006D2040(frp),-@0x006D2440(userdata) storagemedia=emmc androidboot.oem_unlocked=0 uboot_logo=0x02000000@0x7dc00000 loader.timestamp=2020-04-24_12:20:44 SecureBootCheckOk=0 androidboot.serialno=12345678

方法四:使用adb

#adb devices
12345678 device

方法五:查看系统属性

getprop ro.serialno
getprop ro.boot.serialno

2.3 有效情况

在不擦除flash的情况下,SN号均有效,具体场景见下表.

操作	SN有效情况
单分区烧录	有效
整包烧录	无效
OTA差分升级	有效
OTA整包升级	有效
擦除Flash后烧录	无效
恢复出厂设置	有效

3. 获取串号(SN)

APK:

android.os.Build.SERIAL

ro.boot.serialno:

/system/core/init/init.cpp：

static void import_kernel_nv(const std::string& key, const std::string& value, bool for_emulator) {
    if (key.empty()) return;

    if (for_emulator) {
        // In the emulator, export any kernel option with the "ro.kernel." prefix.
        property_set(android::base::StringPrintf("ro.kernel.%s", key.c_str()).c_str(), value.c_str());
        return;
    }

    if (key == "qemu") {
        strlcpy(qemu, value.c_str(), sizeof(qemu));
    } else if (android::base::StartsWith(key, "androidboot.")) {
        property_set(android::base::StringPrintf("ro.boot.%s", key.c_str() + 12).c_str(),
                     value.c_str());
    }
}

通过cmdline获取串号ro.boot.serialno,cmdline见上一小节方法三:

androidboot.serialno=12345678

sys.serialno:

system/core/drmservice/drmservice.c

       if(SERIALNO_FROM_IDB)//read serialno form idb
        {
                vendor_storage_read_sn();
                property_set("sys.serialno", sn_buf_idb[0] ? sn_buf_idb : "12345678");
                write_serialno2kernel(sn_buf_idb[0] ? sn_buf_idb : "12345678");
                SLOGE("get serialno from idb,serialno = %s",sn_buf_idb);
        }

由于是写入的SN,所以从idb中获取SN.

ro.serialno:

init.rk30board.rc:

//运行drmservice
service drmservice /system/bin/drmservice
    class main
    oneshot

# set ro.serialno
on property:sys.serialno=*
    setprop ro.serialno ${sys.serialno}
