LoRa频率与带宽测试
一、测试目的
跳频是抵抗外部干扰和多径衰退的好方法，它将频率分成一个个单独的物理信道。LoRa无线通信也不例外，需要按频率划分信道。LoRa的中心频率和通信带宽都是可以动态设置的，本实验旨在测试带宽与信道划分的关系。
二、测试方法
如上图所示，用2片iWL881A(长沙市锐米通信科技有限公司，www.rimelink.com)通过USB转串口连接到PC机上。模块都支持shell命令，可以设置BW（带宽）和Freq（频率）。RX模块接收到数据后，通过UART打印到PC屏幕上。
三、测试数据
| 带宽(kHz) | 中心(kHz) | 最小(kHz) | 最大(kHz) | 信道(kHz) | 信道/带宽 |
| 500 | 470,000 | 469,900 | 470,425 | 525 | 1.05 |
| 471,000 | 470,900 | 471,425 | |||
| 250 | 470,000 | 469,925 | 470,200 | 275 | 1.1 |
| 469,600 | 469,525 | 469,800 | |||
| 125 | 470,000 | 469,975 | 470,100 | 125 | 1.0 |
| 470,200 | 470,175 | 470,300 | |||
| 62.5 | 470,000 | 469,990 | 470,060 | 70 | 1.12 |
| 469,900 | 469,980 | 470,050 |
四、测试总结
1. 从“测试数据”可知，信道的划分与带宽有密切的关系，考虑安全隔离的话：

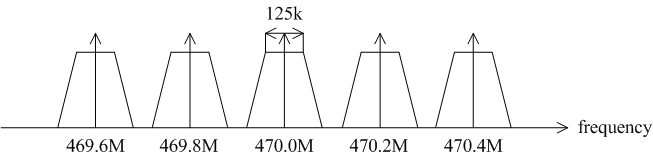

信道频谱=1.5*带宽，频段沿中心频率分布。如：BW=125kHz，Fc=470MHz，则信道分布如下图所示（例出5个相邻信道）：
2.因为晶振和相关电路的偏差，信道往往没有严格地沿设置中心频率展开，如，BW=125kHz，Fc=470MHz，理论上信道为469.9MHz~470.1MHz，而测试信道为469.975MHz~470.1MHz。这也是将信道频谱设置成1.5倍带宽的原因。

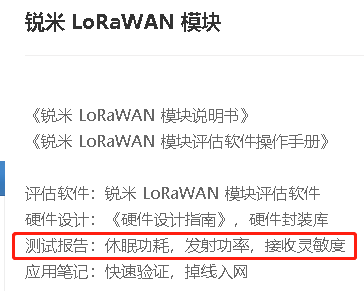

查看更多测试方法和数据，请链接：http://www.rimelink.com/nd.jsp?id=59#_np=105_315
