【 MATLAB 】使用 MATLAB 比较占空比不同的周期方波的 DFS 图

周期方波的表达式我就不提炼了，既然你来看文章了，我就不信你周期方波都不知道。

占空比定义为：L/N，N为周期，下面我们对 L = 5，N = 20； L = 5，N = 40；L = 5，N = 60；L = 7，N = 60分别画出它们的DFS图作比较。

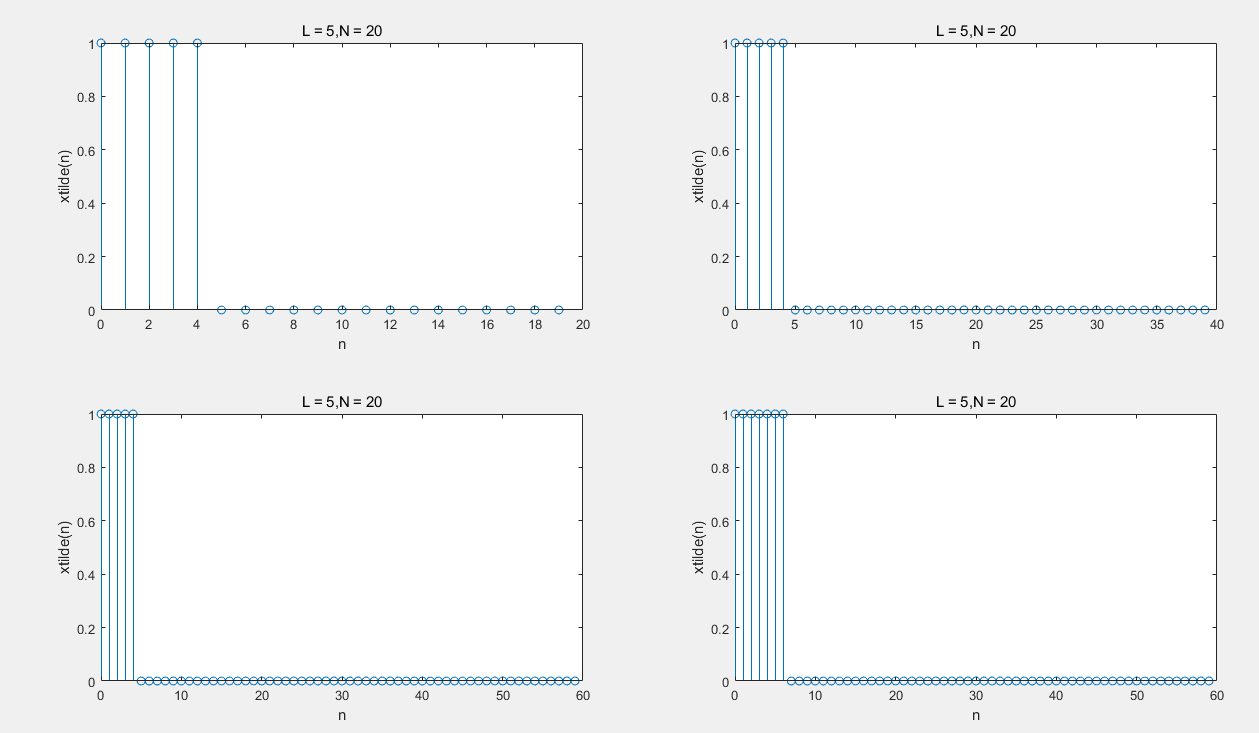

我觉得有必要先把对应的周期方波给出来（每幅图都只给出一个周期）：

clc;clear;close all;


% Periodic square wave parameters L = 5,N = 20
L = 5;
N = 20;
n = 0:N-1;
xn = [ones(1,L),zeros(1,N-L)];

subplot(2,2,1)
stem(n,xn);
title('L = 5,N = 20');
xlabel('n');ylabel('xtilde(n)');


% Periodic square wave parameters L = 5,N = 40
L = 5;
N = 40;
n = 0:N-1;
xn = [ones(1,L),zeros(1,N-L)];

subplot(2,2,2)
stem(n,xn);
title('L = 5,N = 20');
xlabel('n');ylabel('xtilde(n)');


% Periodic square wave parameters L = 5,N = 60
L = 5;
N = 60;
n = 0:N-1;
xn = [ones(1,L),zeros(1,N-L)];

subplot(2,2,3)
stem(n,xn);
title('L = 5,N = 20');
xlabel('n');ylabel('xtilde(n)');



% Periodic square wave parameters L = 7,N = 60
L = 7;
N = 60;
n = 0:N-1;
xn = [ones(1,L),zeros(1,N-L)];
subplot(2,2,4)
stem(n,xn);
title('L = 5,N = 20');
xlabel('n');ylabel('xtilde(n)');

上面程序中的DFS函数定义在另一篇博文中：【 MATLAB 】离散傅里叶级数（DFS）及 IDFS 的 MATLAB 实现

直接给出MATLAB脚本：

clc;clear;close all;


% Periodic square wave parameters L = 5,N = 20
L = 5;
N = 20;
k = [-N/2:N/2];

xn = [ones(1,L),zeros(1,N-L)];
Xk = dfs(xn,N);
magXk = abs( [ Xk(N/2+1:N),Xk(1:N/2+1) ] );
subplot(2,2,1)
stem(k,magXk);
title('DFS of Square: L = 5,N = 20');
xlabel('k');ylabel('Xtilde(k)');


% Periodic square wave parameters L = 5,N = 40
L = 5;
N = 40;
k = [-N/2:N/2];

xn = [ones(1,L),zeros(1,N-L)];
Xk = dfs(xn,N);
magXk = abs( [ Xk(N/2+1:N),Xk(1:N/2+1) ] );
subplot(2,2,2)
stem(k,magXk);
title('DFS of Square: L = 5,N = 40');
xlabel('k');ylabel('Xtilde(k)');


% Periodic square wave parameters L = 5,N = 60
L = 5;
N = 60;
k = [-N/2:N/2];

xn = [ones(1,L),zeros(1,N-L)];
Xk = dfs(xn,N);
magXk = abs( [ Xk(N/2+1:N),Xk(1:N/2+1) ] );
subplot(2,2,3)
stem(k,magXk);
title('DFS of Square: L = 5,N = 60');
xlabel('k');ylabel('Xtilde(k)');



% Periodic square wave parameters L = 7,N = 60
L = 7;
N = 60;
k = [-N/2:N/2];

xn = [ones(1,L),zeros(1,N-L)];
Xk = dfs(xn,N);
magXk = abs( [ Xk(N/2+1:N),Xk(1:N/2+1) ] );
subplot(2,2,4)
stem(k,magXk);
title('DFS of Square: L = 7,N = 60');
xlabel('k');ylabel('Xtilde(k)');
