概述

景嘉微GPU与显卡
图形处理器（GPU）芯片-JM7200
分享：
JM7200采用28nm CMOS工艺，支持4K超高清显示，支持4路独立显示输出，支持十屏同时输出，提供多种丰富的外设接口，可高效完成2D、3D图形加速；支持H.264、VC-1、VP8、MPEG2和MPEG4等格式高清视频硬件解码，将CPU资源占用降至最低；支持对图像及四路多格式的外输入视频进行缩放、旋转、裁剪、叠加、去隔行及融合处理；提供符合OpenGL规范的驱动程序。
主要指标
工艺：28nm CMOS
时钟频率：内核时钟频率最大1300MHz，支持动态调频
主机接口：支持PCIE2.0 X8 X4 X2 X1
显存容量：片上封装两组DDR3存储器，每组位宽32位，最大支持4GB容量
显存带宽：17GB/s
渲染能力：含4条渲染流水线，1300MHz时，像素填充率为5.2Gpixels/s，纹理填充率10.4GT/s
高清解码：支持H.264、VC-1、VP8、MPEG2和MPEG4硬件解码，可对解码视频做纹理显示
显示输出：支持4路独立显示输出，支持四路HDMI，两路VGA，两路LVDS，两路DVO接口
视频输入：四路 LVTTL
功耗：桌面应用小于20W，嵌入式应用小于10W，可通过关断空闲模块降低功耗
工作温度：-40℃_{+85℃/-55℃}+125℃
贮存温度：-65℃ ~+150 ℃
封装：FCBGA1473脚，SIP封装
尺寸：40mm x 40mm
图形处理器芯片（GPU）-JM7201
分享：
采用28nm CMOS工艺，支持4K超高清显示，支持4路独立显示输出，支持多屏同时输出，提供多种丰富的外设接口，可高效完成2D、3D图形加速；支持H.264、VC-1、VP8、MPEG2和MPEG4等格式高清视频硬件解码，运行桌面系统时将CPU资源占用降至最低;提供符合OpenGL规范的驱动程序。
主要指标
工艺：28nm CMOS
时钟频率：内核时钟频率最大1200MHz，支持动态调频
显存频率：最高支持1066MHz
主机接口：支持PCIE2.0 X8 X4 X2 X1
显存容量：支持64位宽DDR3存储器，最大支持4GB容量
渲染能力：含4条渲染流水线，1200MHz时，像素填充率为4.8Gpixels/s，纹理填充率9.6GT/s
高清解码：支持H.264、VC-1、VP8、MPEG2和MPEG4硬件解码
显示输出：支持4路独立显示输出，支持两路HDMI，一路VGA，一路LVDS
功耗：桌面应用典型功耗10W-15W/低功耗状态小于5W
工作温度： 0℃~70℃
封装：FCBGA 628脚
尺寸：23mm x 23mm
图形处理器（GPU）芯片-JM5400
分享：
JM5400是景嘉微推出的国内首款具有完全自主知识产权的高可靠图形处理芯片，采用全新的架构设计，于2014年4月流片成功。可广泛应用于有高可靠性要求的图形生成及显示等领域，满足机载、舰载、车载环境下图形系统的功能与性能要求。
主要指标
工艺：65nm CMOS
时钟频率：内核时钟频率最大550MHz，存储器时钟频率最大800MHz，软件可配置
主机接口：PCI 33/66MHz
显存容量：片上封装两组DDR3存储器，每组位宽32位，共1GB容量
显存带宽：12.8GB/s
渲染能力：含4条渲染流水线，像素填充率为2.2G pixels/s
显示输出：两路LVTTL，两路VGA，两路LVDS
视频输入：两路 LVTTL
工作温度：-55℃ ~+125 ℃
贮存温度：-65℃ ~+150 ℃
功耗：功耗不超过6W，内部各功能模块可独立关闭，可进一步减少功耗
封装：FCBGA 1331脚，MCM封装
尺寸：37.5mm x 37.5mm

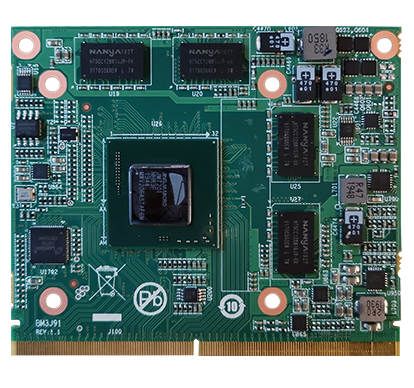

标准MXM显卡
分享：
基于JM7201高性能图形处理器的标准MXM结构的显卡，适用于对尺寸高度有严格要求的笔记本电脑、一体机、移动工作站、刀片式主板等场合，具有较高的可靠性，可用于加固领域。
在这里插入图片描述

主要指标
符合MXM 3.0规范， Type A 结构(82mm x 70 mm)
支持1路HDMI/DVI ，分辨率最高支持4K

支持1路DP/eDP
支持1路LVDS
支持1路VGA
支持H.264、VC-1、VP8、MPEG2和MPEG4等高清格式硬件解码

具有1GB/2GB显存容量
PCIE2.0 X 8接口
全面支持国产CPU、国产固件和国产操作系统

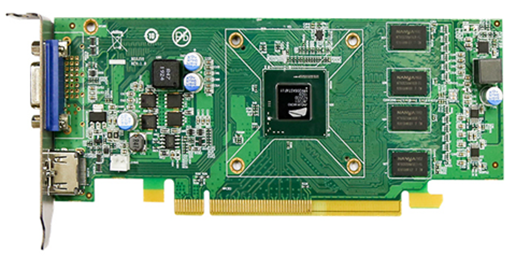

标准PCIE显卡
分享：
基于JM7201高性能图形处理器的标准半高半长尺寸的PCIE接口显卡，能安装在台式机、一体机、服务器等对尺寸高度有较高要求的终端结构内。可用于桌面办公、工业控制等领域。
在这里插入图片描述

主要指标
支持1路HDMI输出，分辨率最高支持4K
支持1路DVI和1路VGA输出（接口共用）
支持H.264、VC-1、VP8、MPEG2和MPEG4等高清格式硬件解码

具有1GB/2GB显存容量
PCIE2.0 X 8/X 4/X 1接口
全面支持国产CPU、国产固件和国产操作系统
MCU微控制器芯片
主要指标
产品特征
32位MCU系统
24MHz 32bit处理器
128KB Flash
16KB RAM
Serial Wire Debug（SWD）
集成模块
40 GPIO
25 PWM(32bit)
Timerss
SPI Master/Slave
I2C Master/Slave
UART (CTS/RTS)
AES
RTC
I2S
USB2.0 full speed
10bit ADC
RNG
Serial Wire Debug
ESD性能与温度
2KV HBM
-40℃～+85℃
Type-C PD控制芯片
主要指标
支持Type-C型、PD协议
集成PD协议收发器(BMC编码）
集成了UFP(RD)EMCE(RA)终端电阻，并集成DFP(RP)的电流源
支持一个USB Type-C型端口
电压与功耗
工作电压：VCONN供电时4.0_{5.5V，VDDD供电时2.7}3.6V
支持正常工作模式、休眠模式和深度休眠模式，休眠模式功耗小于2mA，深度休眠模式小于30uA
集成数字模块
集成定时器和计数器，以满足USB PD协议要求
可配置的串行通信模块可配置为I2C、SPI、UART
集成可配置的GPIO功能，最多支持14个GPIO功能引脚
可以分时复用支持2个Type-c型商品
BLE低功耗蓝牙芯片
主要指标
产品特征
数模混合SOC设计
软件无线电架构
支持Bluetooth4.1标准
支持250Kbps、1Mbps以及2Mbps三种专用协议码率
通过SPI接口与MCU进行数据传输与控制
集成512B数据缓冲器
发送功率-30dBm~0dBm，接收
灵敏度-90dBm
发送模式下功耗低于13mA，接收耗低于13mA，睡眠模式下电流低于1uA
集成的DC-DC有效提供电源效率
全波段收音机芯片
主要指标
全波段收音机芯片
数模混合SOC设计
软件无线电架构
集成z射频低噪放、混频、模数转换、DSP数字解调、单片机控制、数模转换、音量控制等
可应用于手持多波段收音机、音频播放设备等
